什么是 SOLIDWORKS 布线？

SOLIDWORKS Routing 是一个插件，可让您完全自动化管道、管道甚至电缆的布线过程，与传统方法相比，可为您节省大量建模时间。

在本文中，我们想向您展示使用此软件包的好处。我们知道项目的最后期限通常很紧，因此在任何阶段节省时间都可以减轻一些压力。 SOLIDWORKS Routing 是适用于所有 Premium 许可的软件包。江苏SOLIDWORKS

SOLIDWORKS 布线

它是如何工作的？

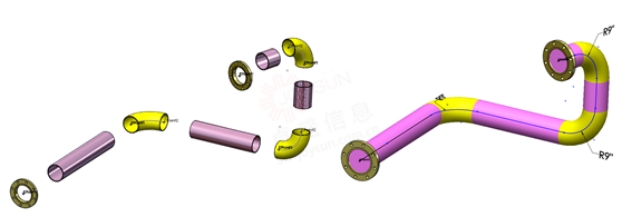

路线路径是从 3D 草图驱动的，那么软件在后台做什么呢？SOLIDWORKS 路由由数据库驱动。一旦您选择了正在使用的正确时间表，它将自动选择该时间表的相关零件。例如，如果使用边缘法兰“Sch40”，则所有管道和弯头将使用相同的明细表。然后，它将相关布线元件分配给 3D 草图。SOLIDWORKS价格

路线路径

我不能只使用传统的草图方法来创建管道吗？

创建管道的替代方法涉及使用 3D 草图。然后，您可以使用一系列扫掠和定制法兰连接相关管道。使用此方法，您将不会获得在图形上生成的材料明细表。这可能会增加创建模型的大量时间。

在 SOLIDWORKS 布线中，完成管道施工后，您可以选择将模型输出到 2D 工程图中，同时将列出正确的管道信息（即管道的切割长度）的材料明细表一起输出。如果您手动创建了此选项，则此选项将不可用。另一个优点是能够轻松定义线轴段，并且在引入图形时将捕获正确的细节。购买SOLIDWORKS

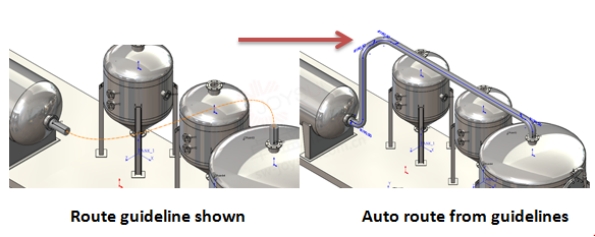

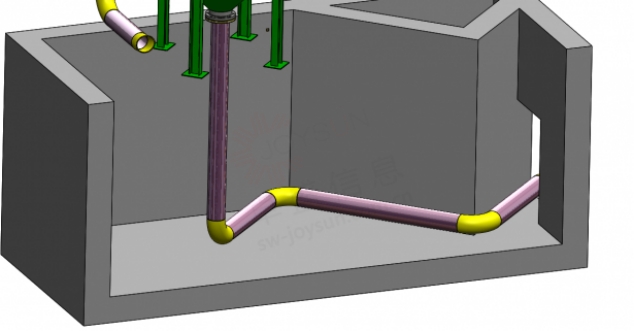

SOLIDWORKS 布线具有在给定布线点之间自动布线的出色功能，但是例如，如果您的路径需要沿着墙壁进行布线，则可以选择沿几何图形进行布线。

自动路由

路由组件由什么组成？

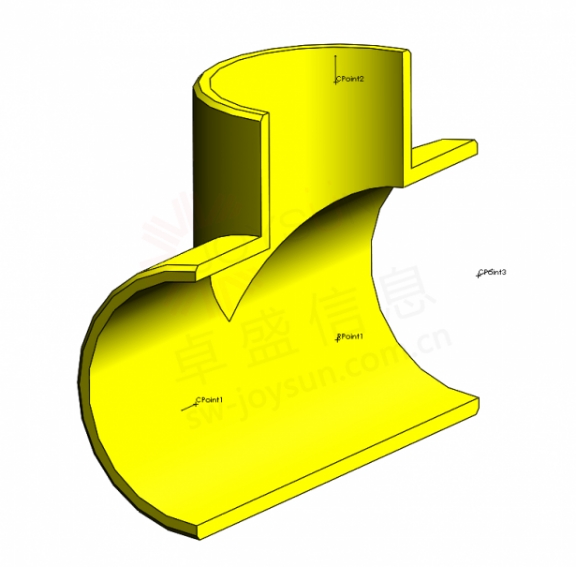

对于要被视为布线组件的零件，它需要包含某些属性（布线点和连接点）。这些可以通过定制零件的布线组件向导轻松添加，并且已经存在于设计库或您可以通过 SOLIDWORKS 内容下载的任何标准中。连接点（C 点）将组件连接到 3D 草图，线路点（R 点）定义管或电缆开始的方向和位置。SOLIDWORKS官网

C点和R点

导入 P&ID

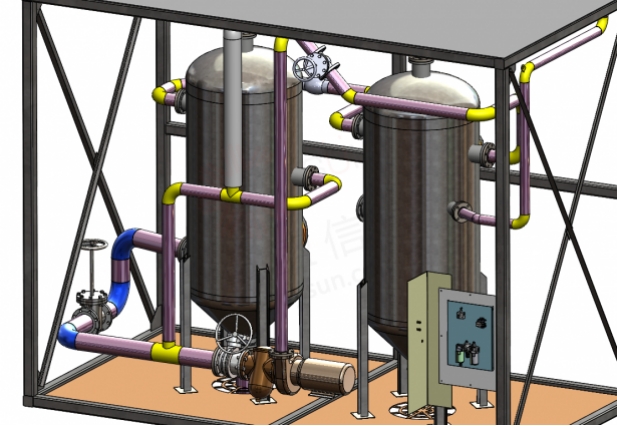

工程项目很少由一个人运行。例如，如果您正在处理工厂布局，项目经理将能够反馈设备的位置（通过.xml文件），然后 SOLIDWORKS 能够在组件之间自动布线。正版SOLIDWORKS

路线指引

路由类型之间有什么区别？

管道是刚性的，通常沿着带有 90 或 45 度弯头的直管道来改变方向。

管道你可以想象一个橡胶软管，它由样条控制以获得自由形式的形状和路线。

电缆的作用与管道相同，但用于电气。

验证？

如果您之前以 2D 格式创建了管道布局，则无法确定您的系统是否能正常工作。使用 SOLIDWORKS Routing 的另一个优势是您能够在您的路线上运行流模拟。正版SOLIDWORKS

基本管道布局的流动模拟

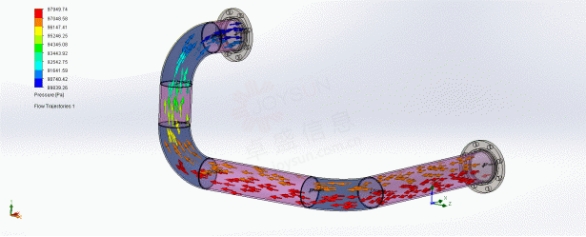

上图表示在基本管道布局上运行的流动模拟，并已显示高压和低压区域，允许您修改和验证管道路线。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
