与自动修订更新保持同步并快速共享二维工程图

文章来源：SOLIDWORKS代理商-卓盛信息

我们通过更灵活地从服务器重新加载组件、通过在 3DSwym 社区共享图纸的能力增强协作等方式，提高了产品设计流程的效率。

以下是您可以在新更新中深入了解的一些我最喜欢的新功能的细分。江苏SOLIDWORKS

使用 3DEXPERIENCE 平台修订来推动 SOLIDWORKS 修订表更新– 节省时间并更轻松地跟踪修订。SOLIDWORKS价格

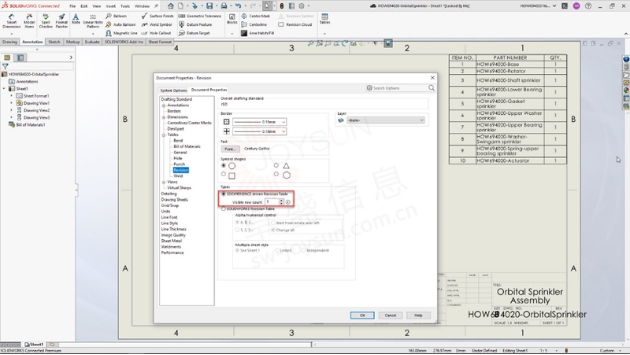

对于初学者，您可以将 SOLIDWORKS 工程图修订表设置为在3D EXPERIENCE 平台上对工程图修订进行更改时自动更新。要应用此设置，请转到文档属性对话框并选择3D体验驱动的修订表。

这使您能够在3D EXPERIENCE 平台上对当前工程图文件进行新修订时自动更新 SOLIDWOKRS 工程图中的修订表。

当在 3DEXPERIENCE 平台上对当前工程图文件进行新修订时，利用 3DEXPERIENCE 平台修订方案自动更新 SOLIDWORKS 工程图中的修订表。

包括 SOLIDWORKS 组件参考值- 提高准确性和协作。

您现在可以在对象信息面板的 .3D体验平台。购买SOLIDWORKS

这不仅可以帮助您通过映射零部件值来识别装配体中的零部件实例，而且在使用产品结构浏览器和书签编辑器等平台应用程序时，还可以在对象信息面板的“查找编号”选项卡下轻松找到该实例，以便其他平台用户可以轻松查找和使用这些信息。

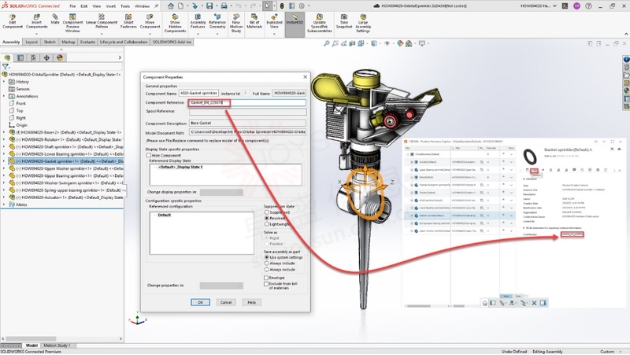

包括其他平台用户可在产品结构浏览器或书签编辑器等应用程序中查看的 SOLIDWORKS 组件参考值。

从服务器选项灵活重新加载 – 更快地打开文件。

通过选择重新加载选项的功能更快地打开文件。例如，如果文件包含引用，则可以选择是重新加载不带引用的选定文件、仅重新加载引用还是让它使用引用重新加载整个选定文件。

通过更灵活的流程从服务器重新加载组件，提高工作流程效率。SOLIDWORKS官网

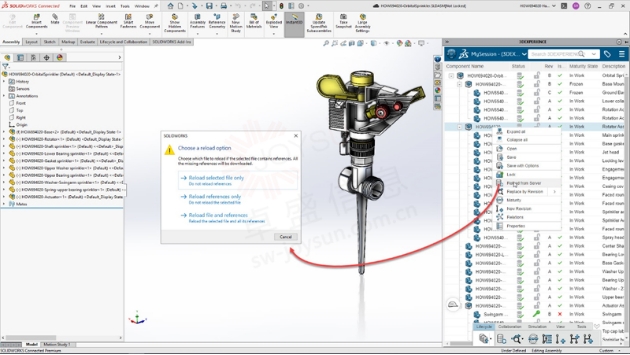

从三个文件重新加载选项中进行选择，包括“仅重新加载所选文件而不带引用”。

保存到平台时检测图形中的标题重复项 – 节省存储空间并确保您拥有相关的图纸。

您可以在将内容保存到 .3D体验平台。这有助于减少重复，并确保您始终拥有正确的 SOLIDWORKS 工程图。正版SOLIDWORKS

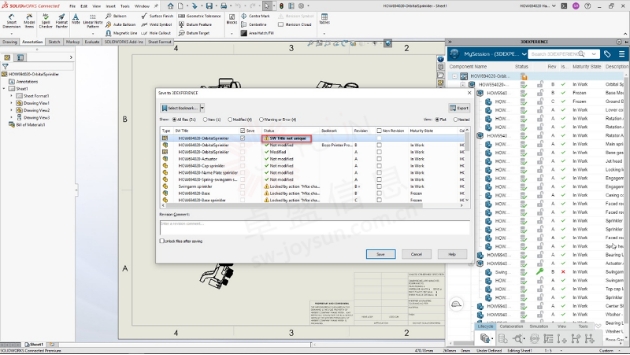

在保存到 3DEXPERIENCE 平台时，使用一项新功能确保没有重复文件名，该功能会检查重复文件名或现有文件名。

将绘图共享到 3DSwym – 方便地共享信息。

除了 3D 模型，您现在还可以在 3DSwym 社区上共享 2D 绘图。直接从连接到 3DSwym 的 SOLIDWORKS 内部快速共享工程图，以从社区成员那里获得对工程图的见解。然后 3DSwym 成员可以对图纸进行评论并使用标记提供反馈，以便您可以快速获得有价值的见解。

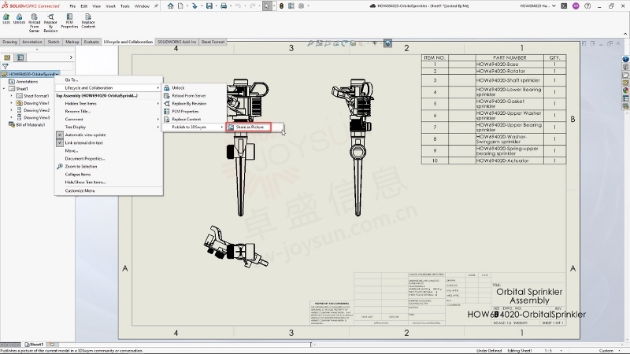

直接从您的界面在 3DSwym 社区上轻松共享 2D 绘图。江苏SOLIDWORKS

在变更行动下工作的改进——更好地跟踪变更。

更改操作工作流已得到增强，可以清楚地表明您正在处理的模型已分配有更改操作，因此您可以在将模型保存到平台之前执行必要的更改。您将在“保存”按钮上看到一个安全帽图标，表示在您保存之前有一个活动的更改操作。SOLIDWORKS价格

这确保了在平台上正确跟踪整个设计历史。

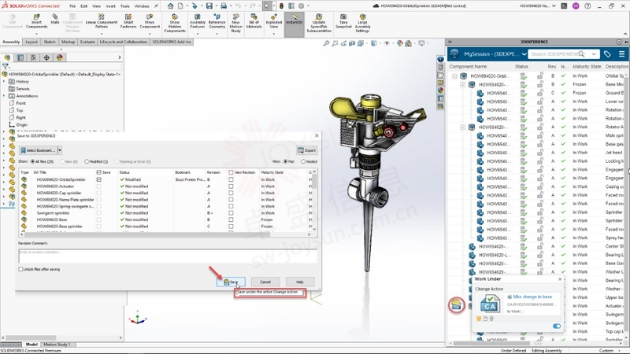

如果有分配给模型的更改操作，“保存”按钮现在将有一个安全帽图标。

一键删除缺失的参考资料——节省手动工作的时间。

现在，您可以一键删除所有缺失的参照，而不必手动删除它们，这在处理大型装配体时可能既耗时又乏味。只需选择“删除缺少的参照”，即可快速将程序集保存到 .3D体验平台并继续您的下一个任务。购买SOLIDWORKS

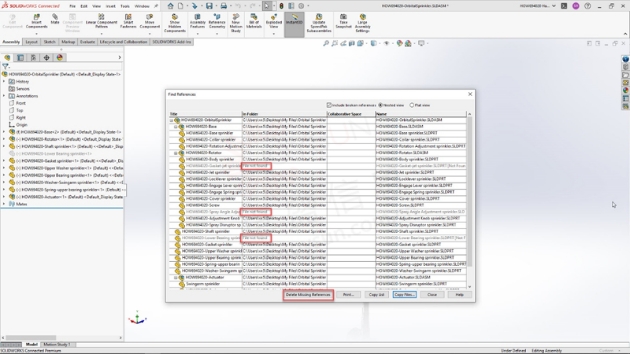

在保存到平台之前，请一次性删除所有缺少的引用。

这大约总结了这一轮。我想你会发现这些增强功能将帮助您在日常设计工作中提高工作效率。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
