SOLIDWORKS实体零部件剖视图后显示为空心

文章来源：SOLIDWORKS代理商-卓盛信息

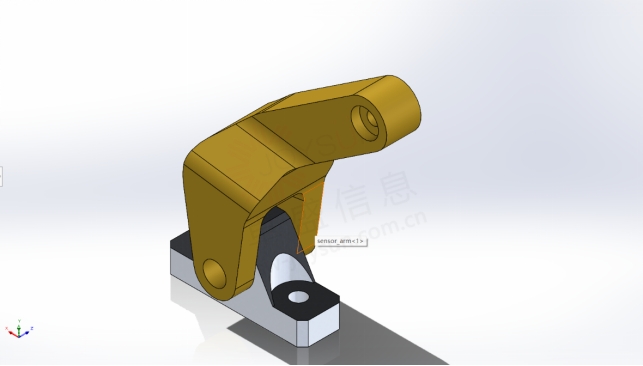

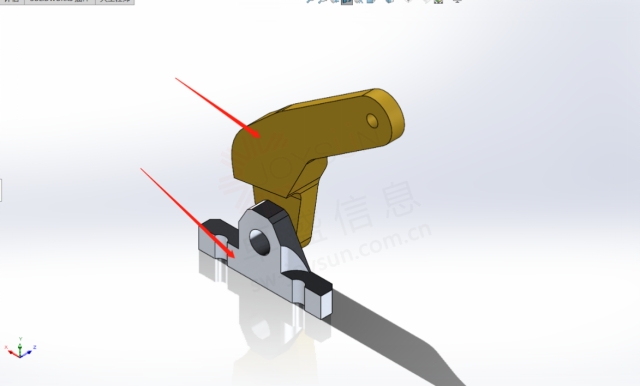

在我们对设计完成的零件进行剖视时，有时会发现自己原本的零件建模是实心的零件（如图一），但是剖视完成后，在视图区域显示的却为空心状态（如图二）。同时在设计树中显示的为实体文件夹，而非曲面实体文件夹。江苏SOLIDWORKS

（图一）

（图二）

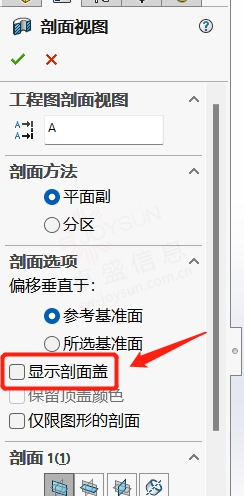

导致这个问题的原因其实是我们在进行剖面时，在剖面视图选项卡中没有勾选“显示剖面盖”选项（如图三）此选项的作用是以在编辑颜色框中指定的颜色显示剖面盖。 清除此选项可看到模型内部。SOLIDWORKS价格

（图三）

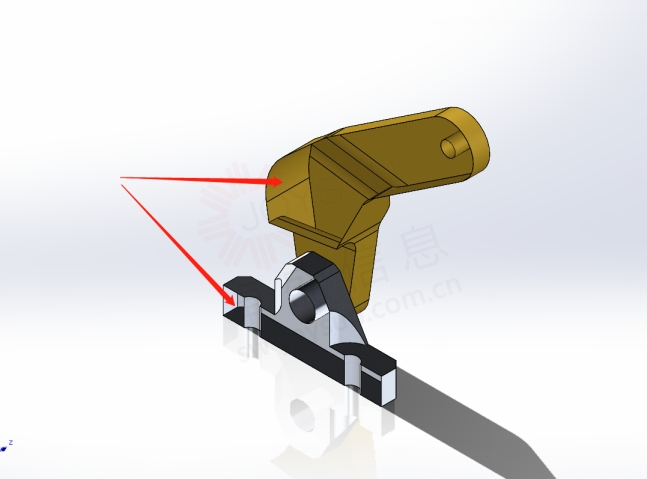

当我们勾选完毕，重新剖面后，就会得到我们想要的实心剖面（如图四）。

（图四）

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
