SOLIDWORKS Simulation 的壳单元公式选项

文章来源：SOLIDWORKS代理商-卓盛信息

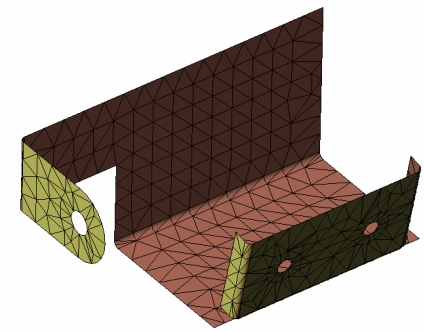

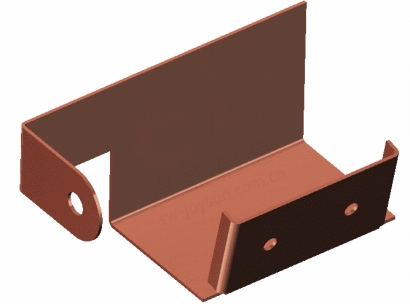

在SOLIDWORKS模拟具有薄几何形状的组件时，很难使用非常小的实体单元尺寸来满足沿厚度方向至少两行高质量实体单元或四行草图质量实体单元的标准。我们不建议使用大单元尺寸，因为这会降低网格质量并且无法准确捕获复杂的几何特征。此外，使用大量小尺寸实体单元来捕捉厚度方向的应力会导致更高的自由度，从而增加计算成本。这是壳网格划分的优势所在，也是钣金件和薄零件的自然选择。江苏SOLIDWORKS

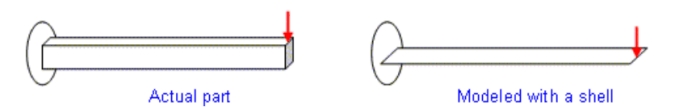

线性三角形壳单元由三个直边连接的三个角节点定义。抛物线三角形元素由三个角节点、三个中边节点和三个抛物线边定义。壳单元是能够抵抗膜和弯曲载荷的二维单元，即壳单元允许我们评估膜和弯曲应力。SOLIDWORKS价格

对于使用钣金的研究，壳的厚度会自动从模型的几何体中提取。

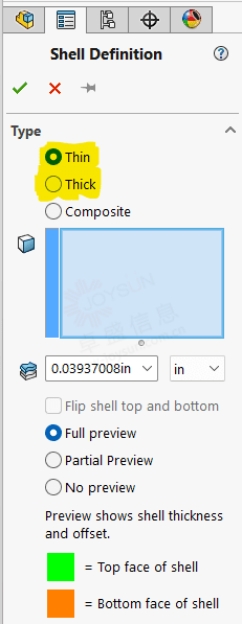

使用曲面或实体时，用户必须输入厚度并选择厚壳或薄壳公式。

要确定是使用薄壳公式还是厚壳公式，我们需要考虑模型的厚度跨度比。根据这个比率，与弯曲变形相比，剪切变形可以忽略不计。对于该比率小于 5% (0.05) 的相对较长但较薄的实体，使用不考虑剪切变形的薄壳公式。这是基于忽略厚度方向的剪切变形的 Kirchoff 理论。

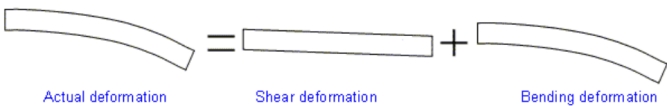

对于厚度跨度比高于 0.05 的情况，与弯曲变形相比，剪切变形不可忽略。厚壳公式考虑了剪切变形并基于 Mindlin 理论。购买SOLIDWORKS

总而言之，对于大于 20 的跨距厚度比，选择薄壳单元；对于 10 和 20 之间的跨距厚度比，使用厚壳单元。虽然我们在SOLIDWORKS Simulation中仅限于三角形元素，但在 3DEXPERIENCE 平台上使用Simulia 角色的高级模拟中，我们有矩形（四边形）元素选项和更多选项。SOLIDWORKS官网
