使用 SketchXpert 修复草图

文章来源：SOLIDWORKS代理商-卓盛信息

您的草图状态可以从完全定义更改为过定义的原因有很多。无论你有太多的尺寸或相互冲突的关系，一旦你的草图过度定义，它往往会变得无法解决！SOLIDWORKS提供了许多不同的工具来帮助您确定可能导致草图错误的原因，但最强大的工具之一是 SketchXpert。SketchXpert 工具不仅会诊断错误，还会计算并提供所有可行的解决方案，为您解决和修复草图。江苏SOLIDWORKS

第 1 步：诊断您的 Sketch

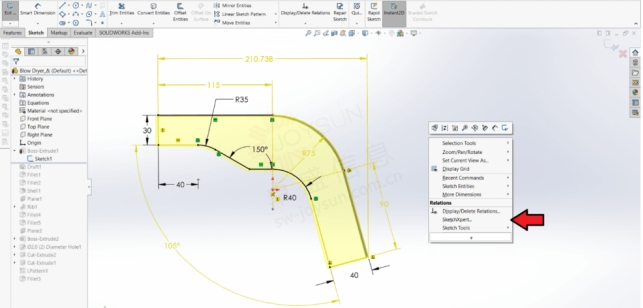

不幸的是，为了使用 SketchXpert 工具，您的草图必须过定义。一旦你看到警告符号说你的草图无法解决，别担心！只需在图形区域内右键单击并选择SketchXpert或单击屏幕底部状态栏中的大警告。SketchXpert 将填充到您的属性管理器中，您将可以选择诊断草图中的错误。SOLIDWORKS价格

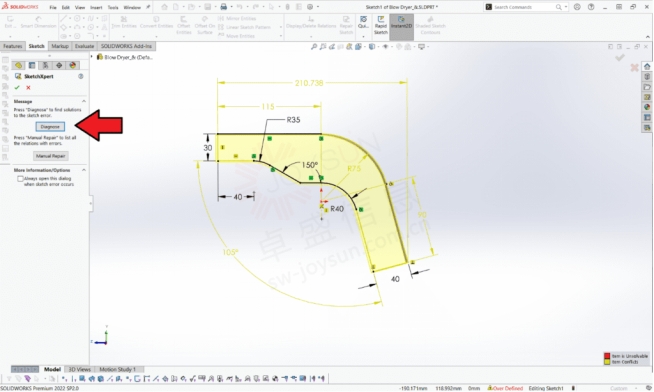

诊断你的草图

第 2 步：审查可能的解决方案

一旦您诊断出您的草图，SketchXpert 将为您提供所有实用的解决方案，以解决并完全定义您的草图！这些解决方案都具有驱动草图的不同尺寸和关系组合。请注意，使用这些不同的组合，不同的解决方案在视觉上可能会显得非常不同。对于每个不同的组合，关系或尺寸将被删除以解决草图。在查看所有可能的解决方案时，要删除的关系或维度将用贯穿它们的红线标记，并且它们将列在属性管理器的更多信息组中。购买SOLIDWORKS

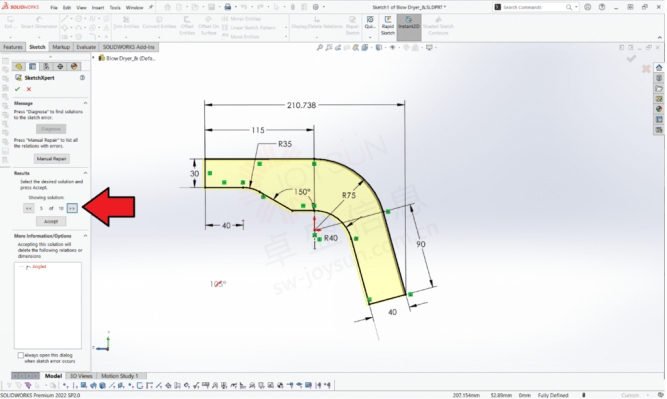

查看可能的解决方案

第 3 步：接受您的新解决方案

一旦您选择了最适合您的可能解决方案，您所要做的就是单击属性管理器中的接受。这会将可能的解决方案变为现实并完全定义您的草图！SOLIDWORKS官网

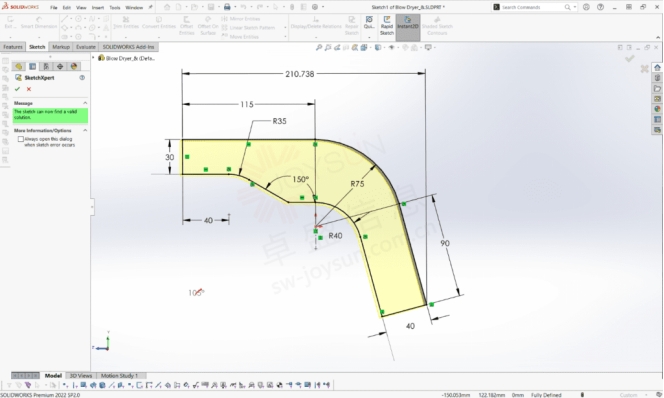

选择最佳解决方案

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
