工程图中孔标注的自定义方法

文章来源：SOLIDWORKS卓盛信息

问题描述：在制作一些带有多个孔的零件时，许多工程师可能会使用拉伸切除来进行操作，但是当有些零件在出工程图时需要对孔进行详细标注，甚至添加一些自定义的信息，这个时候如果是通过拉伸切除做的就不能方便的进行编辑。正版SOLIDWORKS

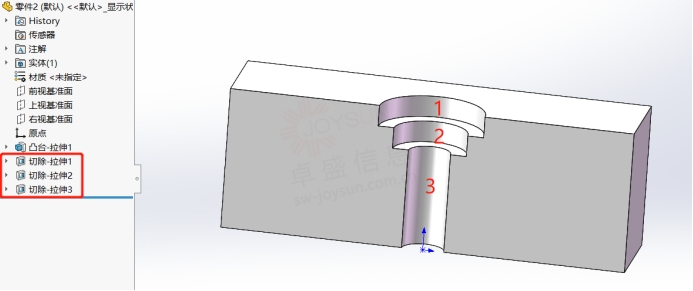

一、拉伸切除制作。

在我们平时进行一些尺寸的定义的时候都会通过左边属性对话框来进行修改编辑，但是我现在想把这三个孔的一些信息删掉或者重新编辑，这个时候在属性对话框里进行操作会发现根本没有效果，所以我们在做这些孔的时候就不能通过拉伸切除的方法来进行制作了。江苏SOLIDWORKS

二、高级孔制作。

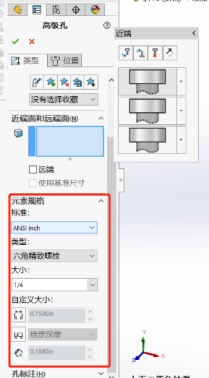

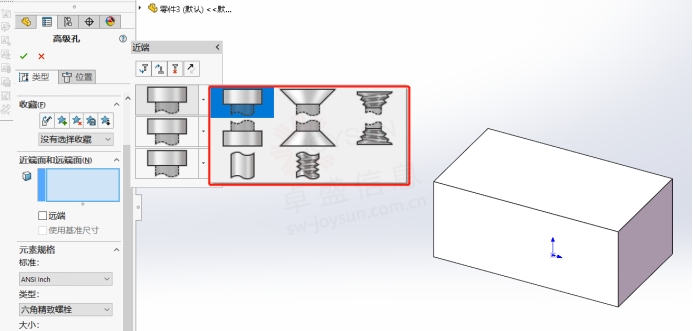

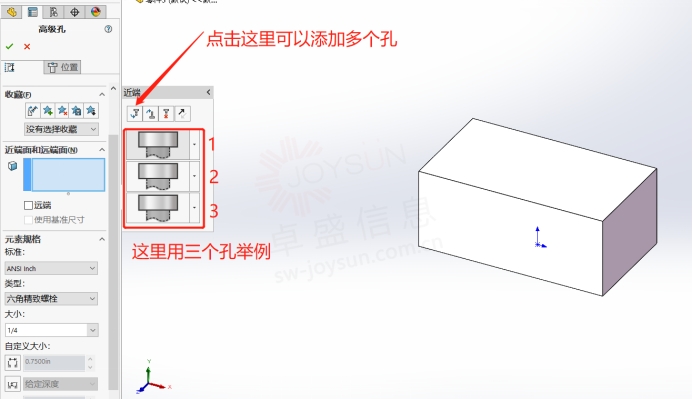

当我们用高级孔命令去制作这些孔特征的时候如图，可以选择添加多个孔，然后从这些孔的类型里面也可以选择多个孔的不同类型，选定类型之后可以在元素规格里面选择标准，尺寸以及孔的深度。购买SOLIDWORKS

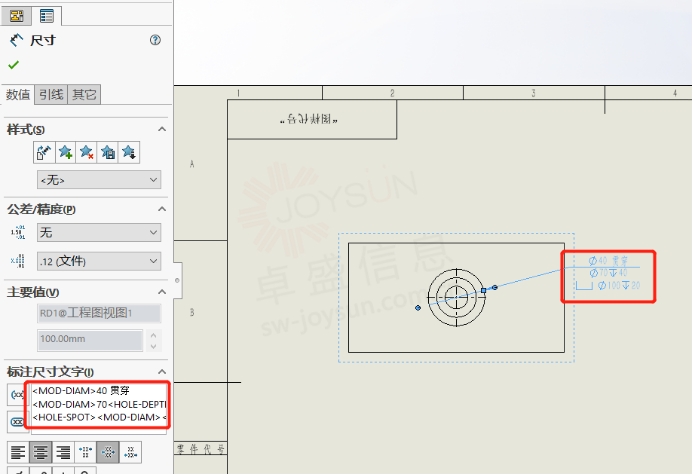

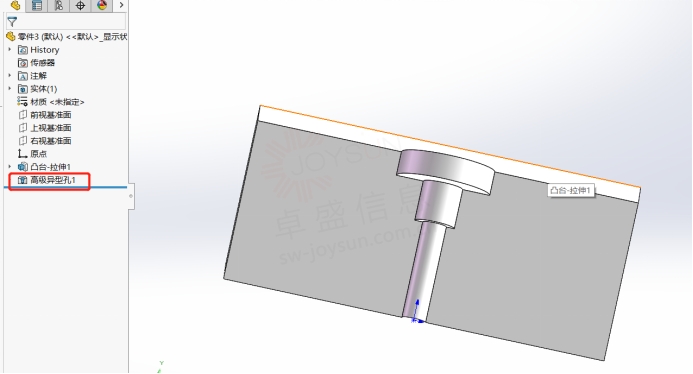

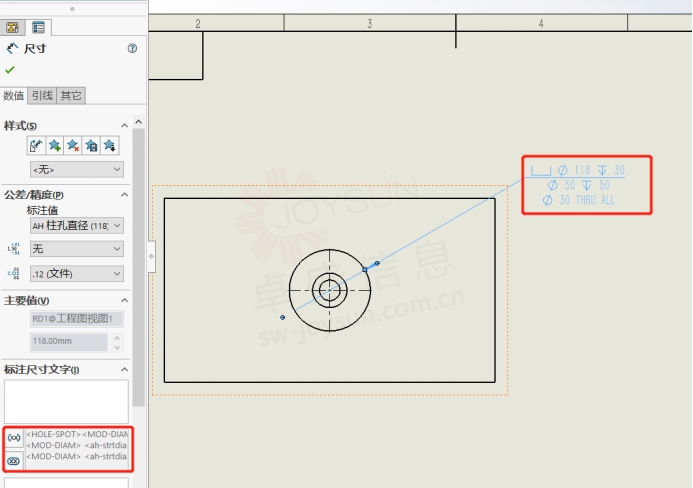

我们从图纸中可以看到，这个孔标注的文字属性在左边的属性对话框中直接显示灰色，代表根本就没办法进行修改。我们返回到三维模型中编辑高级孔特征SOLIDWORKS官网

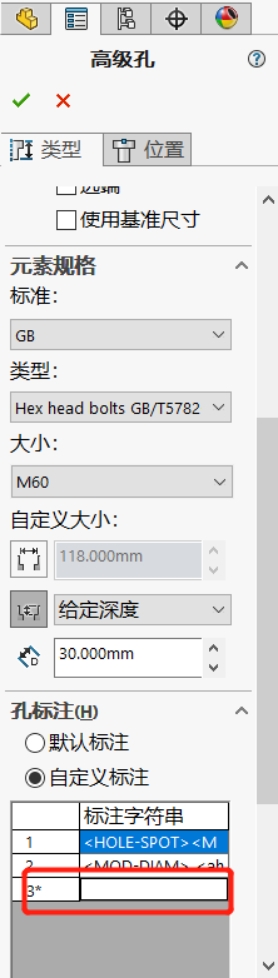

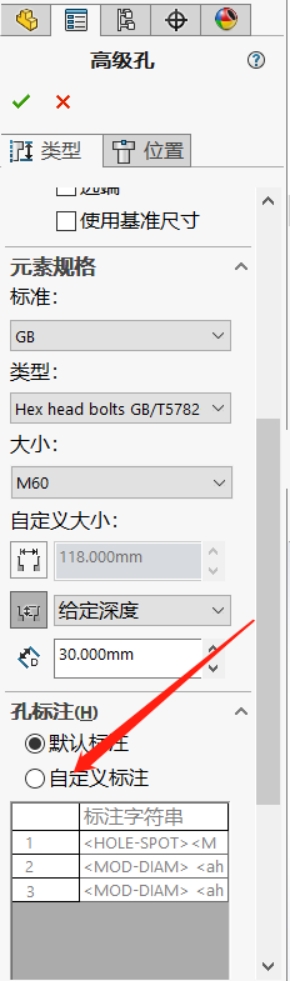

到这里我们的图解就演示完毕了，可以看到，虽然拉伸切除可以做出和高级孔一样的效果，但是在后期进行孔标注的时候会发现不能进行编辑，所以我们这里使用孔标注的自定义标注来对我们的属性进行删除或者编辑。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
