使用 SOLIDWORKS MBD 将基准特征符号放置在您的选项中

文章来源：SOLIDWORKS卓盛信息（400-696-5950）

关于 SOLIDWORKS 基于模型的定义 （MBD） 中的基准要素符号放置有几个常见问题，因此让我们在本文中一起探讨。

展示位置主要有四种类型。该符号可应用于特征曲面、引出线、尺寸尺寸界线或几何尺寸标注和公差 （GD&T） 特征控制框。不同的公司通常有不同的偏好，所以SOLIDWORKS MBD支持所有这些，如图 1、2、3 和 4 所示。

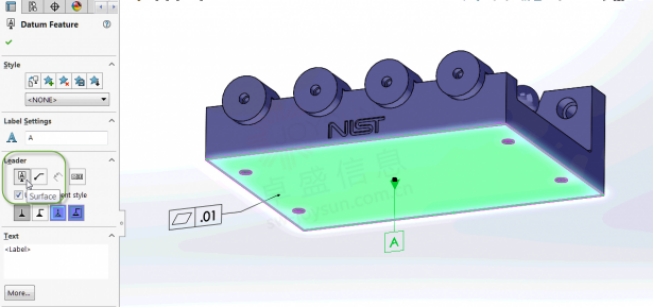

图1.基准特征符号 A 放置在曲面上

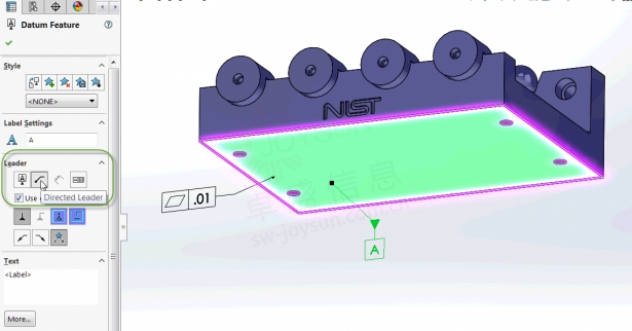

图2.基准特征符号 A 放置在曲面的定向引线上

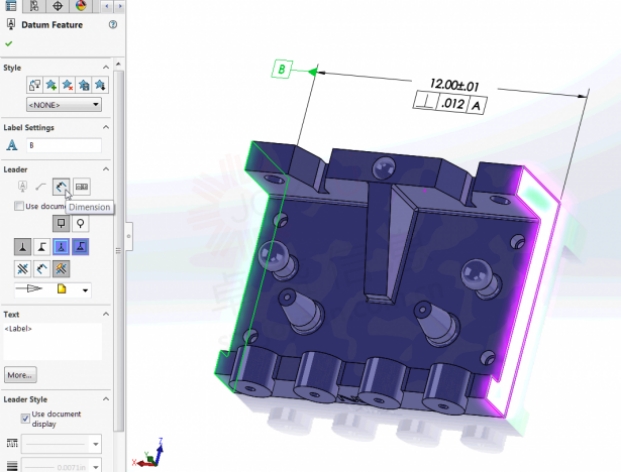

图3.基准特征符号 B 放置在尺寸界线上

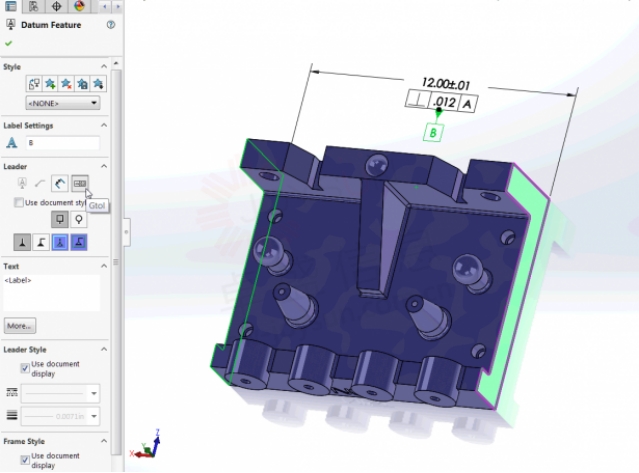

图4.基准特征符号 B 放置在 GD&T 特征控制框架上

您可能已经注意到，在图 1 和图 2 中，尺寸界线连接样式被禁用。这是因为基准特征 A 定义的是曲面，而不是尺寸特征。符号没有要附加到的维度。尺寸连接选项在图 3 中已启用，因为基准特征 B 定义了宽度尺寸特征。此特征具有尺寸尺寸，基准符号可附着到尺寸界线。

图 3 中要强调的一个关键点是，SOLIDWORKS MBD 自动将基准符号 B 引出线与宽度尺寸尺寸线和箭头对齐。可以调整 B 的引线长度，但不能在尺寸界线上向上或向下移动 B。这不是偶然的，也不是出于审美目的。这是必需的ASME Y14.5标准.要指定宽度特征，基准特征符号必须与尺寸线箭头对齐。以下是标准的摘录，“当基准面为轴或中心平面时，（符号应）放置在尺寸特征的尺寸线或尺寸线的延伸上。如果两个箭头的空间不足，则其中一个箭头可能被基准特征三角形替换。

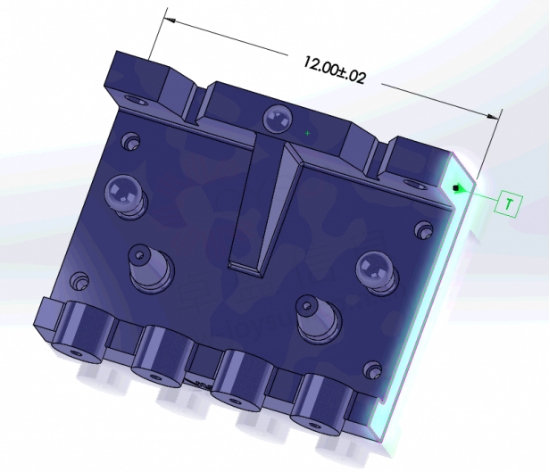

另一方面，在图 3 中，如果基准特征符号 B 未与尺寸线对齐，则它将定义平面基准特征，而不是宽度特征。图 5 显示了一个示例。正版SOLIDWORKS

图5.符号 T 与尺寸线不对齐用于定义平面基准特征，而不是宽度特征

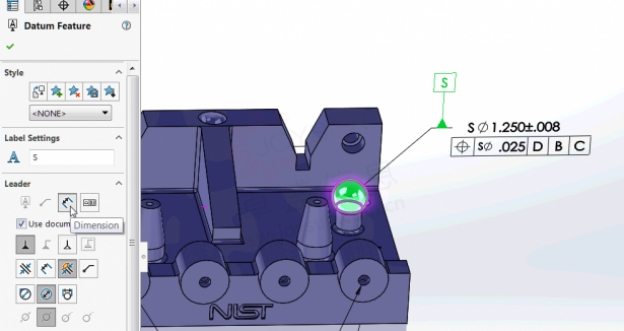

除了宽度之外，还有其他适用的尺寸特征，例如球体或孔。图 6 提供了将基准特征符号附加到球体直径尺寸的示例。

图6.将基准特征符号附着到球体直径尺寸

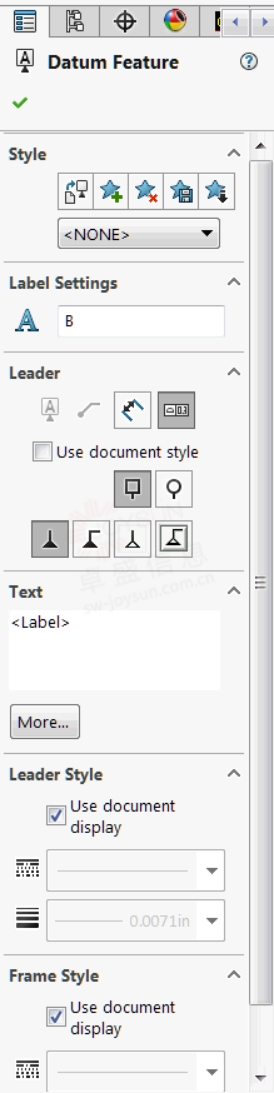

最后，您还可以在属性管理器上调整基准符号样式，如图 7 所示。他们的结果是即时可视化的，所以我会把它们留给你尝试并玩得开心。SOLIDWORKS价格

图7.属性管理器上的基准符号样式

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
