在 SOLIDWORKS Electrical 中构建 2D 布局库 – 第 2 部分

文章来源：SOLIDWORKS卓盛信息（400-696-5950）

您已开始使用 中的 2D 机柜布局功能固工电气，现在您想知道，“在哪里可以获得零件图形以放置在我的 2D 布局中？

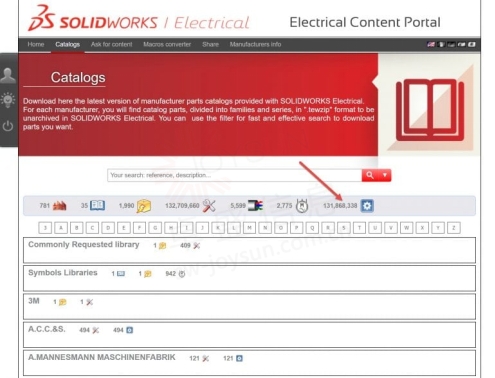

首先要查看的是 SOLIDWORKS 电气内容门户。在任何一天，电气内容门户中都有数百万个零件可用，其中许多零件具有 2D 符号表示。购买SOLIDWORKS

该站点还具有扩展的功能，允许您搜索单个零件或系列，显示可下载零件信息、符号和 2D 表示的结果。而且，您可以按制造商浏览门户以下载整个系列。可用内容涵盖了大多数基础，让您继续前进并节省大量时间，而不是从头开始创建。但总有一些独特的需求，几百万个正在触及实际有多少零件的表面。正版SOLIDWORKS

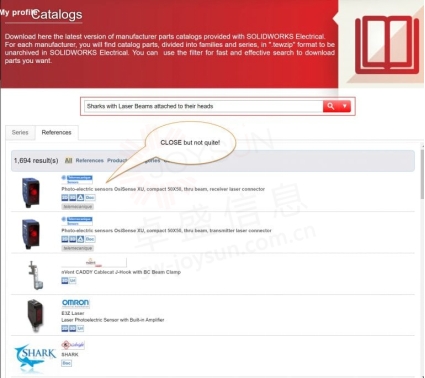

因此，假设您需要一束恰好附着在鲨鱼头上的激光束，并且（令人震惊）您在内容门户中找不到它。幸运的是，您还可以通过许多其他方法为您的库创建这些 2D 布局符号！

大学里的一位教授曾经告诉我的班级，工程师天生懒惰，花费数周、数月和数年的时间自动化或简化一项任务（尤其是无脑任务），否则可能需要几秒钟或几分钟才能完成！对我来说，CAD绘图就是这样一个领域。当谈到用DraftSight绘画时，我有两只左手，全是拇指，没有耐心。任何为节省时间而开发的方法都是值得的，以减少我花在生成线条和样条上的时间。SOLIDWORKS官网

因此，这是我快速轻松地将 2D 符号添加到您的库中的前 3 种方法！

1. 您可以从内部的一位制图大师那里获得帮助，使用 SOLIDWORKS 电气绘制新的零件几何形状。一个有用的技巧是插入和缩放您正在创建的零件的位图，并通过跟踪图像来重现零件线！这对于快速完成工作的简单零件特别有用。

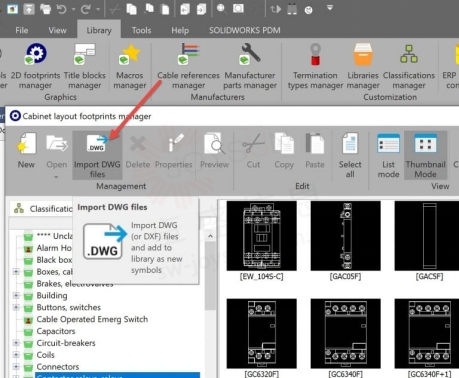

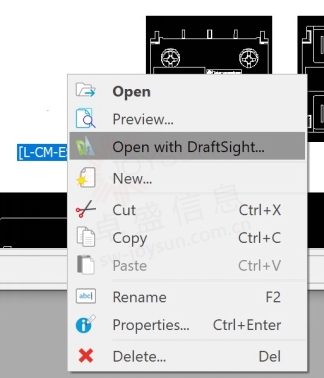

2. 如果您有先前包中的零件，则可以使用 SWE 或 Draftsight 导出、打开和编辑符号。在草稿视线中完成后，保存并导入 .DWG 到 SOLIDWORKS Electrical 中以完成符号。

Draftsight 可能会提供更熟悉的感觉，扩展的绘图工具集将减少开发符号的一些时间。

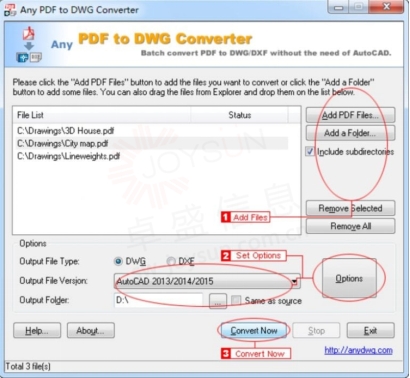

3.最近我最喜欢的方法是通过下载制造商来查找和导入零件图形。DWG 或转换.PDF文件。对于PDF制造商表格，有许多转换器工具可以将表格内容转换为DWG形式！请记住，源材料的质量越高，生成的导入图形的质量就越高。SOLIDWORKS价格

转换后，您可以在 Draftsight 中修剪掉无关内容并按大小缩放，然后再导入为 .如上所述，DWG 以完成添加到库中的过程。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
