SOLIDWORKS 操作方法：添加与共享草图端点的关系

文章来源：SOLIDWORKS卓盛信息（400-696-5950）

您是否知道，只需选择 2 个草图实体共有的共享点即可添加某些草图关系？虽然我们都熟悉选择 2 条线使它们彼此垂直或选择一条线和一条弧使它们相切，但我们可以通过简单地选择两个实体共享的共同点来完成同样的事情。SOLIDWORKS价格

可用的关系

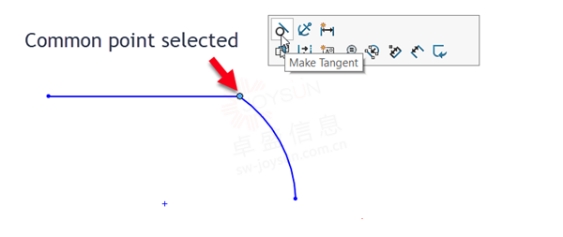

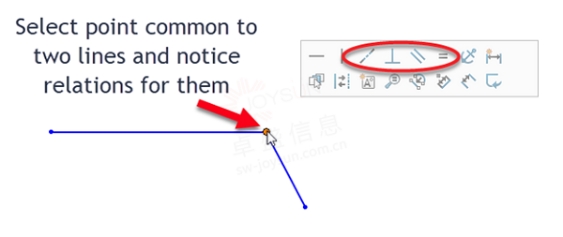

只需选择连接 2 个草图实体的点，然后查看弹出窗口中可用的关系。虽然其中一些是针对点本身的，但其他的将针对在该点连接的元素。

更少的点击次数，更多的时间

正是这些小事加起来就能产生很大的不同。当您“仅”保存键盘单击和鼠标单击时，想想您每天添加这些关系的次数，并且单击加起来很快！SOLIDWORKS官网

自 2015 年起上市

如果你想知道，“这一直存在于软件中吗？”答案是否定的，它在历史上相对较新。

关系示例

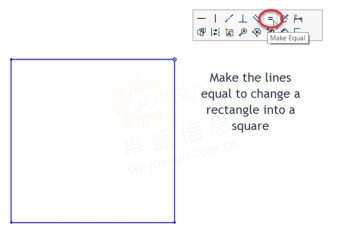

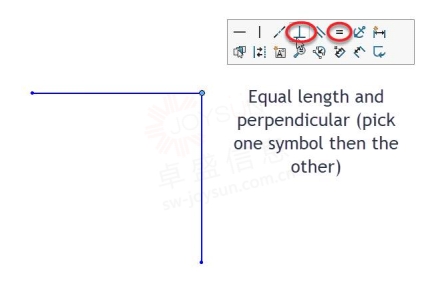

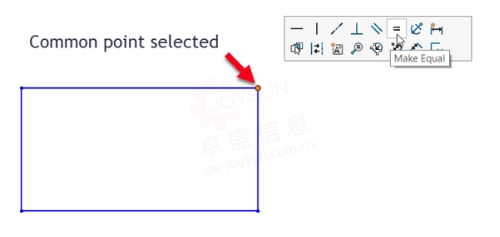

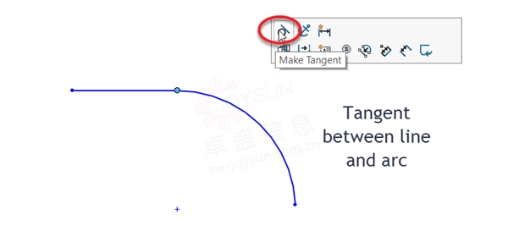

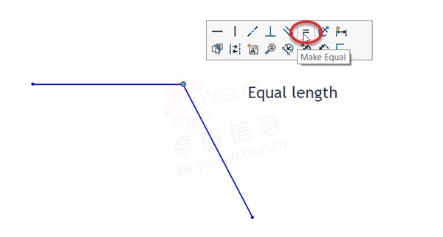

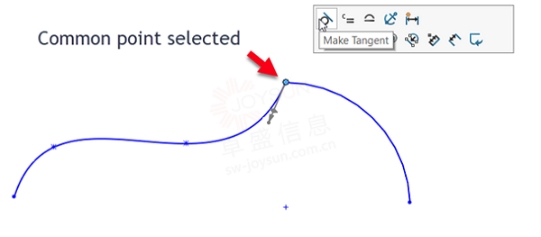

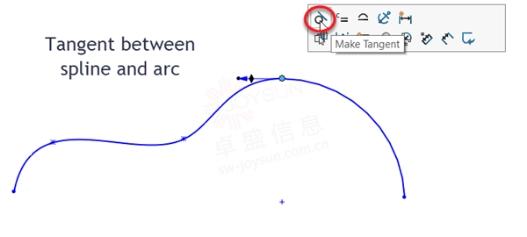

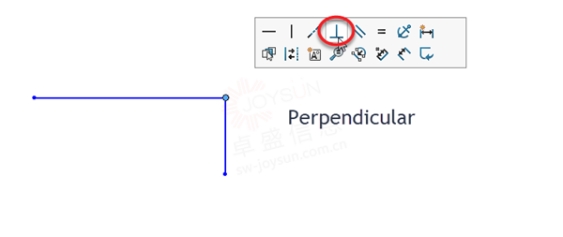

请参阅以下示例：

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
