如何在 SOLIDWORKS 中自动跟踪徽标

文章来源：购买SOLIDWORKS-卓盛信息

我将向您展示我使用SOLIDWORKS中的自动跟踪插件功能将徽标创建为草图的过程。

品牌很重要，通过使用SOLIDWORKS，我们可以在我们的模型和工程图上放置徽标。我将向您展示如何从图片到素描，再到特写。您可能已经熟悉将徽标放在图纸上，因此我将重点介绍如何创建徽标 prt 文件，如下所示。

SOLIDWORKS 中用于徽标自动追踪的草图图片菜单

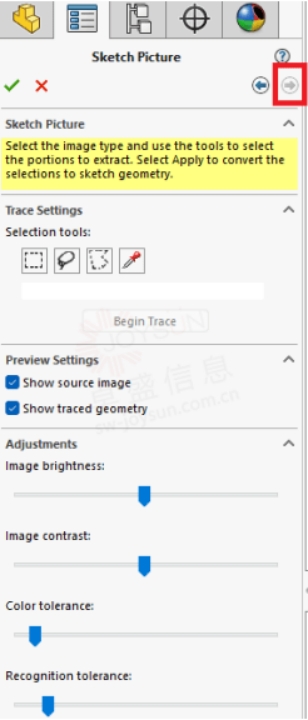

首先，在 SOLIDWORKS 中启动一个新的零件文件。然后，在任何你喜欢的地方开始画草图。接下来，转到素描图片，（工具>素描工具>素描图片）从这里您可以调整图片的位置和比例。但是如果你走那条路，你将不得不用草图几何来追踪你的标志。这可能很乏味，而且可能不会完美。我建议使用名为 autotrace 的 SOLIDWORKS 插件，您可以在启动 Sketch Picture 工具之前将其打开。这将在菜单中添加第二页，自动绘制图片周围的几何图形。根据我在 SOLIDWORKS 中创建徽标的经验，我发现结合使用自动跟踪工具和事后手动调整，对我个人来说是最好的工作流程。江苏SOLIDWORKS

SOLIDWORKS 中的草图图片菜单设置

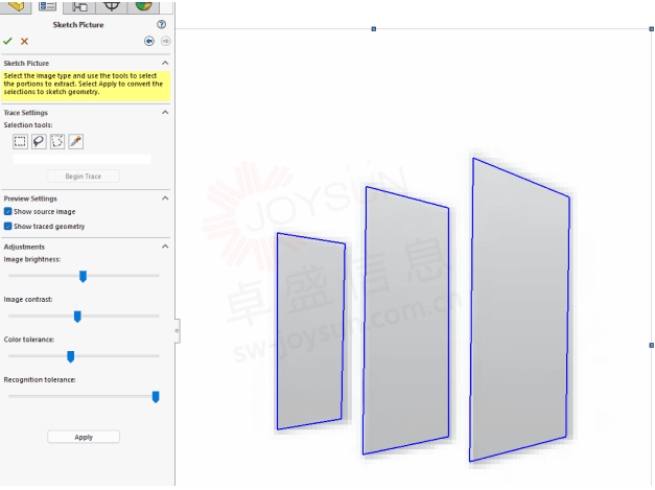

在稍微调整了颜色容差和识别容差之后，我从我的徽标中得到了一个看起来不错的痕迹。确认草图图片属性管理器后，如果我愿意，我可以轻松地将关系添加到我的草图中。（确认后可能要压制图片，只是为了更好地看草图。）SOLIDWORKS官网

现在您的公司徽标已作为草图！从这里你可以用它做很多事情，让我向你展示我最近制作的一些很酷的例子！

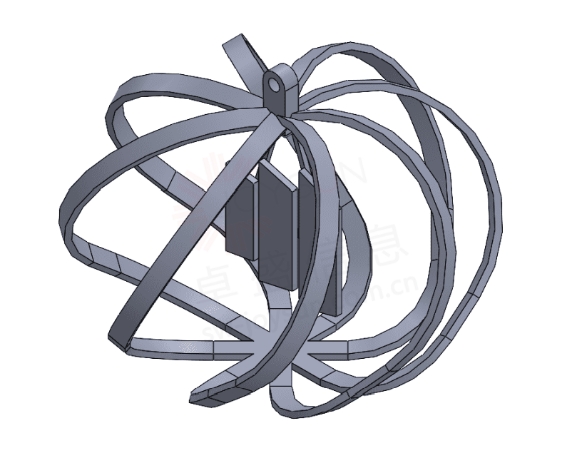

在这个 节日装饰品中，我创造了一个有趣的几何形状并将我们的徽标悬挂在里面。

节日装饰品 SOLIDWORKS 设计

如果您希望提高您的 SOLIDWORKS 技能，请查看卓盛信息提供的培训课程目录，点击www.sw-joysun.com.cn

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
