开始使用 SOLIDWORKS Plastics

文章来源：SOLIDWORKS卓盛信息（400-696-5950）

使用 SOLIDWORKS Plastics 模拟注塑成型塑料零件的过程很容易，实际上非常简单。 以下是您将遵循的简单步骤的概要。

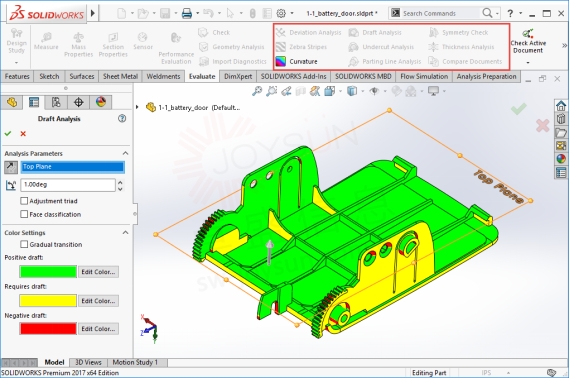

第 1 步： 创建一个3D模型，无论如何你都要这样做。SOLIDWORKS 拥有强大的工具，可用于创建复杂的几何图形并验证设计的可制造性。 分析工具可测量拔模角、壁厚、底切，甚至自动查找和创建分型线和分型曲面。 强大的模具设计工具可以轻松构建模具几何形状，但这对于开始使用塑料来说不是必需的。

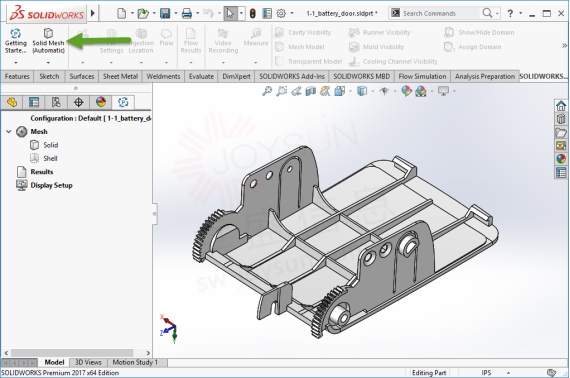

第 2 步： 显示“塑料”选项卡并创建实体或曲面网格。 提示：当厚度变化很大或精度很重要时，使用实体网格，使用表面网格可以更快地获得结果，尤其是对于壁厚均匀的零件。 自动模式将为您提供良好的起始网格，手动模式将允许对网格质量进行简单的细化和反馈。

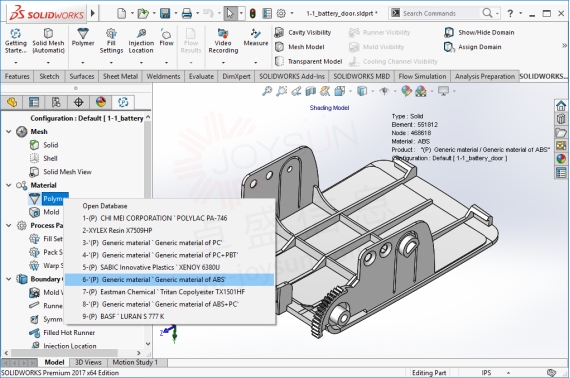

第 3 步： 选择您的聚合物;数以千计的材料模型已预加载，并按材料类型和供应商进行组织，但您可以修改或输入新数据以满足您的特定需求，或者如果最终公式待定，则可以选择通用材料。SOLIDWORKS官网

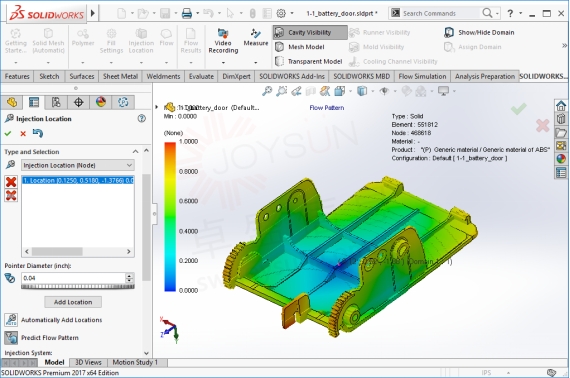

第 4 步： 设置注射位置。同样，自动选项使一键式操作变得简单，但您需要确保注射位置位于分型线上或隐藏面上，以保持可见几何形状干净平滑。流型预测为您提供快速检查，以确保您选择的位置将提供适当的结果。

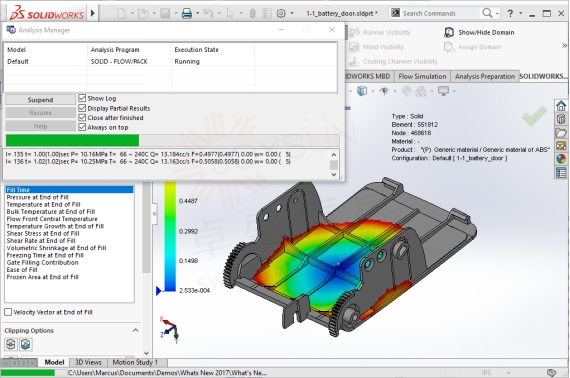

第 5 步： 解决它！双击“流动”图标，在眼前查看零件填充。结果在零件填充时显示，以便您可以监控进度。结果顾问会在解决方案完成后为您提供结果摘要。正版SOLIDWORKS

Plastics 在 SOLIDWORKS 用户界面中作为本机程序运行，因此您可以快速调整设计并验证填充，而无需交换窗口或传输文件。 尽管Plastics将根据制造商的建议和行业最佳实践自动执行注塑成型的工艺参数，但可以完全定制和调整，以适应最具挑战性的现实场景。 从简单的短射检查到残余应力的最终检查或测量方向翘曲，SOLIDWORKS Plastics 是提高可制造性和预测注塑成型零件设计结果的强大工具。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
