SOLIDWORKS Electrical 中,我们能够动态创建具有定义电路的符号,或者与需要许多引脚的连接器一起使用。这些传统上被称为 黑匣子.参见图1和图2。

1

2

黑匣子“让球继续滚动”

随着人们对我们的 SOLIDWORKS 电气应用程序的认识不断提高,我想我会提供一些思考,以帮助您了解如何使用此应用程序。

正如我所提到的,黑匣子传统上扮演着创建一次性连接器的角色。这些可以发布到图书馆供以后使用,但主要是我看到它们用于“保持滚动”。可以修改每个符号电路定义,以实现正确的标注和引脚到引脚信息。SOLIDWORKS价格

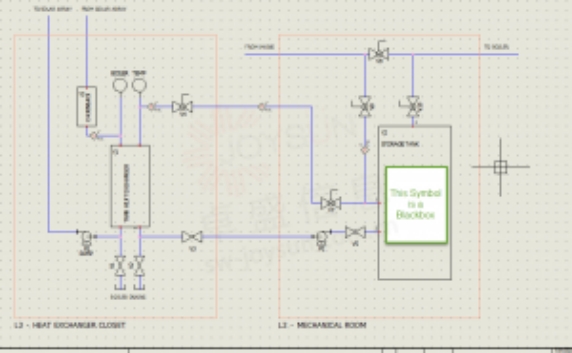

这些小宝石的另一个用途最近在与P&ID行业客户合作时浮出水面。创建代表储罐、压力容器和任何其他可以成像的具有管子、导管或电线的物品的符号的要求成为一个真正的问题。我还使用这些来促进汽车、游泳池和水疗行业的销售。代表需要液压或气动软管的发动机或油冷却器的黑匣子可以轻松智能地放置。信息技术也可以从中受益。正版SOLIDWORKS

布置复杂的网络基础设施从未如此简单! 开关。。。黑盒子!路由器....黑匣子!服务器机架....黑匣子!

明白了吗?

3

进入黑匣子功能!

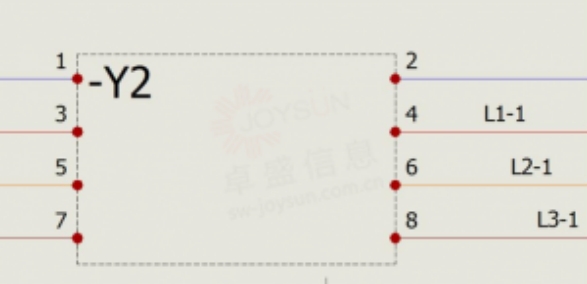

在图 3 中,您可以看到创建智能组件所需的简单表示几何信息。此储罐(表示为矩形)定义了与本例中的管道路线相关的回路和端子信息。参见图 4。

4

与我们的标准制造组件一样,黑匣子也可以定义多个电路,每个电路有多个端子。还可以完成与每个终端关联的标记的自定义条目。终止类型(如果适用)也可以在此处关联。

关于数据重用,我提到这些可以存储在制造库和符号管理器中。我进一步建议创建一个可以按项目控制的自定义库。通过这种方式,每个模板都可以关联到自定义黑盒库以供将来使用。即:P&ID模板仅显示与...储罐和锅炉,而控件模板使用与专用连接器相关的黑匣子。SOLIDWORKS官网



3D模型呢?没关系。

虽然所有这些都非常实用,但这些信息应用于 2D 环境。我们的 3D 布线如何获得电缆长度并说明工作说明?与 SOLIDWORKS 电气中的所有制造组件一样,这些组件也可以关联到 3D 模型。黑匣子也不例外。使用布线向导可以轻松在我们的模型上创建 CP(连接点)。然后,这些模型可以存储在托管位置,以便在将来的项目中使用。

黑匣子功能可以通过多种方式使用。在 TPM,我们经常在许多客户端和许多环境中利用此功能。请。。。看看吧!!

一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商(SOLIDWORKS 2023)
