能否复制和粘贴 SOLIDWORKS BOM?
更新时间:2023-3-23 10:38:37  游览人次:263   【打印此页

能否复制和粘贴 SOLIDWORKS BOM?

文章来源:SOLIDWORKS代理商-卓盛信息

尝试在 SOLIDWORKS 中复制材料明细表时,您可能会遇到错误消息。在本文中,我们将通过回答以下四个问题来介绍当前的限制和解决方法:

我能否在SOLIDWORKS工程图中将 SOLIDWORKS BOM 从一张图纸移动到另一张图纸?

能否复制和粘贴 SOLIDWORKS BOM?SOLIDWORKS价格

在装配体文件中制作的 SOLIDWORKS BOM 能否用于多个工程图纸?

如何将我的 SOLIDWORKS BOM 从一张图纸复制到另一张图纸?

我可以在 SOLIDWORKS 工程图中将材料明细表从一张图纸移动到另一张图纸吗?

是的。要将材料明细表移动到不同的图纸,您可以将材料明细表特征拖放到 FeatureManager 设计树中,确保将其“拖放”到您希望将其移动到的图纸上。

可以复制和粘贴 BOM 表吗?

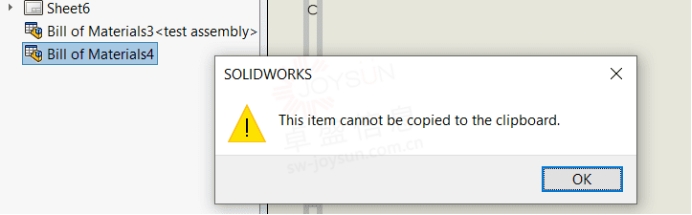

目前,这在 SOLIDWORKS 中是不可能的。在 SOLIDWORKS 工程图中,材料明细表列在左侧的 FeatureManager 设计树中。如果您选择材料清单特征并单击鼠标右键,您会注意到没有“复制”选项。您可以尝试使用 CTRL + C 键盘快捷键来解决这个问题。您将看到一条警告:“无法将此项目复制到剪贴板。”正版SOLIDWORKS

法复制警告信息

装配文件中制作的 BOM 表可以用于多张图纸吗

目前这也是不可能的。SOLIDWORKS 中源自装配体文件的材料明细表只能复制一次。工作流程如下所示:

在装配体文件中,插入 > 表格 > 材料清单

指定您的 BOM 设置。创建后,可以在“表”文件夹的装配特征树中找到它。

创建或打开相关的图形文件

插入 > 表格 > 材料明细表 > 选择装配体的绘图视图

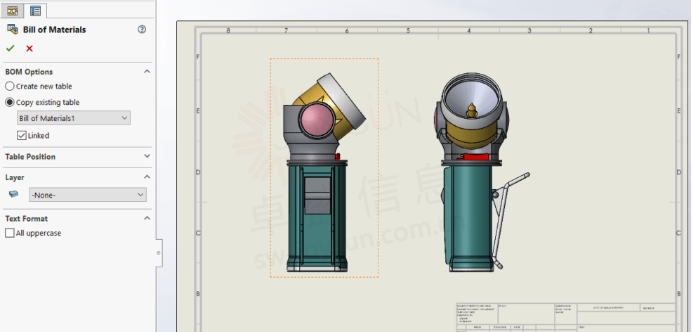

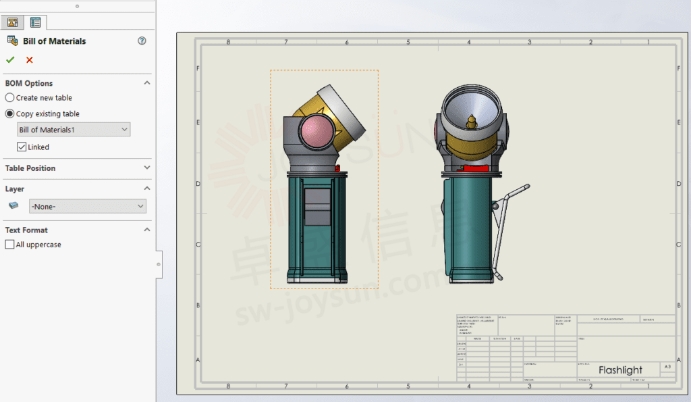

PropertyManager 中,您可以“创建新表”或“复制现有表”。从这里,您可以选择从装配文件中复制现有表格,但对于此 BOM 只能执行一次。购买SOLIDWORKS

物料清单属性

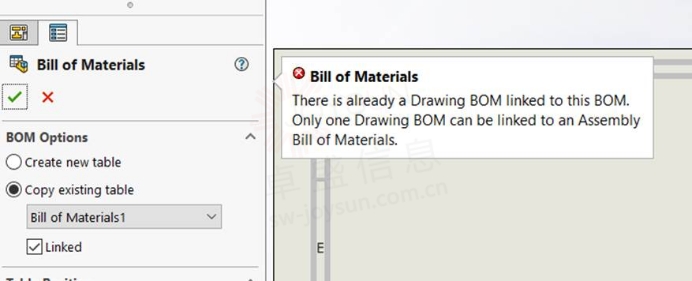

如果您尝试在不同的工作表上重复此过程以再次从装配中“复制现有表格”,您将收到错误消息:“已经有一个工程图 BOM 链接到此 BOM。只有一个图纸 BOM 可以链接到装配体物料​​清单。”

制现有表

我如何将 SOLIDWORKS 中的材料明细表从一张图纸复制到另一张图纸?

解决方法是复制包含 BOM 的整个工作表,然后从复制的工作表中删除所有其他内容,或者将 BOM 从复制的工作表移动到另一个工作表。正版SOLIDWORKS

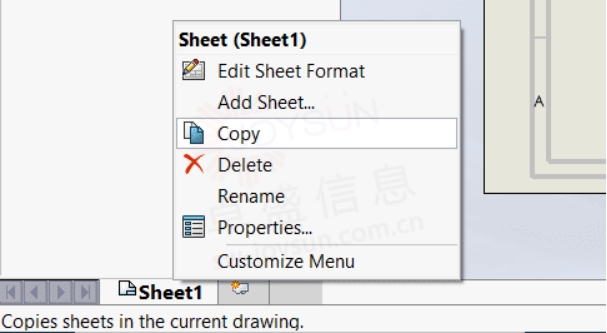

首先,转到包含您要复制的 BOM 表的工作表。在屏幕底部的工作表名称上,右键单击并复制。然后,再次右键单击同一位置并选择粘贴(或使用键盘上的 CTRL + V)。系统将提示您选择粘贴此新工作表的位置,可以是在所选工作表之前或之后,也可以是在所有工作表的末尾。

复制表

重要说明:复制的 BOM 未链接到原始材料。因此,对原始 BOM 中的格式或单个单元格所做的更改不会传播到单独工作表上复制的 BOM。SOLIDWORKS官网

复制整个图纸后,您现在可以通过以下两种方式之一进行操作:1) 删除任何其他绘图视图、注释或注释,只留下 BOM。2) 通过将“材料明细表”特征拖放到 FeatureManager 设计树中的不同图纸上来移动复制的 BOM。

一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商(SOLIDWORKS 2023
