如何在 SOLIDWORKS 可视化中创建分解视图动画

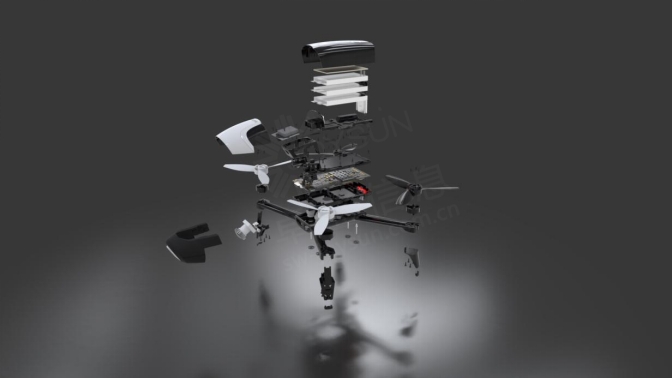

动画分解图是呈现设计的绝佳方式。它可以让客户惊叹，同时也让他们了解您的产品中的内容。借助 SOLIDWORKS 可视化专业版，分解视图的动画制作现在比以往任何时候都更容易。继续阅读以了解我如何制作Parrot Bebop 2无人机的详细分解图。SOLIDWORKS价格

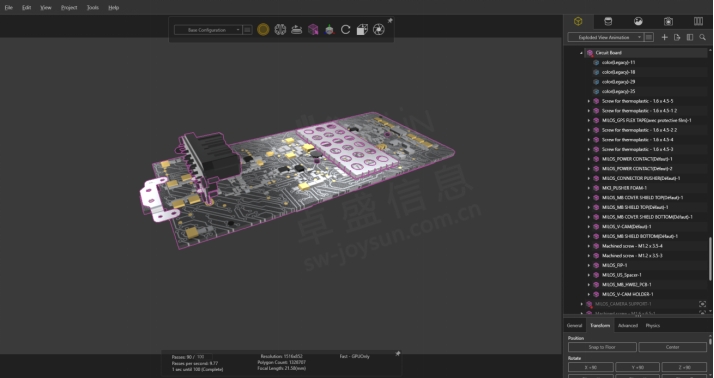

在打开动画时间轴之前，您应该按要制作动画的内容来组织场景树。这个电路板由许多我想放在一起的小部件组成.我没有为每个部分单独创建动画，而是将它们分组并为整个组创建一个动画。这有助于保持动画时间线的整洁，也便于以后更改动画。要将多个零件组合在一起，请在场景树中选择零件/组，然后在右侧的调色板中选择“添加到新组”。购买SOLIDWORKS

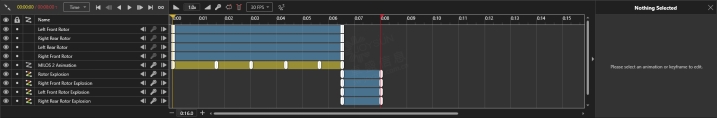

旋转动画对于这架无人机的螺旋桨等部件非常方便。但是，如果您想要一个具有旋转和另一个移动的零件，则需要在同一零件上创建单独的动画。这是通过创建其他组来完成的。在我的动画中，每个螺旋桨都由三个单独的动画影响：将无人机飞入场景的模型动画、单个零件上的旋转动画，然后是应用于仅包含螺旋桨的组的关键帧动画（针对分解部分）。

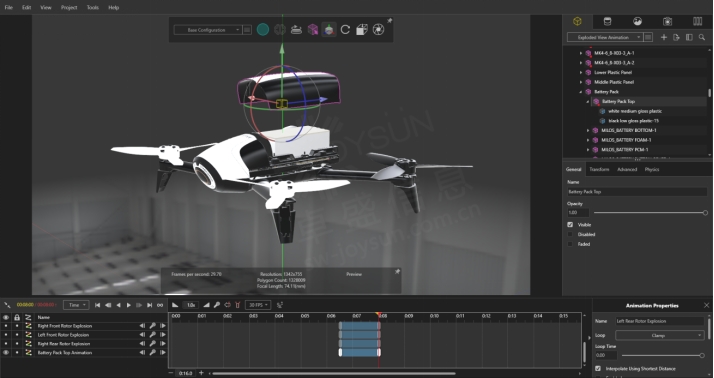

当然，分解视图动画最重要的部分是爆炸您的产品。如果您已经按要如何对零件进行动画处理对零件进行了分组，则此步骤将非常简单。首先，选择要设置动画的组。然后，按“K”添加关键帧。将动画时间轴指针移动到您希望动画结束的时间，最后将组移动到所需的位置。此外，您应该打开“自动关键帧”。否则，您需要通过再次按“K”来添加最终关键帧。正版SOLIDWORKS

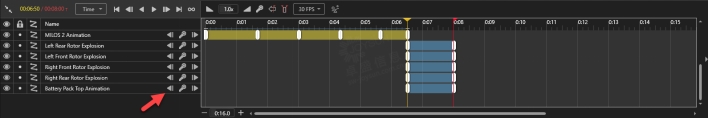

在此过程中，如果要更改已设置动画的部件的位置，只需使用关键帧图标两侧的箭头将指针移动到要编辑的关键帧，然后照常移动组。这将自动更新关键帧，使编辑动画变得快速而简单。SOLIDWORKS价格

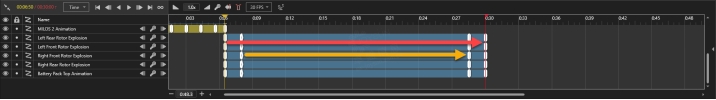

当我到达这一点时，我决定动画仍然没有完成;我需要将模型重新折叠在一起。为此，我只需复制我已经拥有的两个爆炸关键帧，切换它们的位置，然后将它们拖到动画的末尾。我确保将关键帧设置为“保持”，因为它们被爆炸，以便在相机飞越期间零件不会移动。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
