使用 SOLIDWORKS Composer 创建交互式内容

文章来源：SOLIDWORKS卓盛信息（400-696-5950）

我们最喜欢 SOLIDWORKS Composer 的一点是，您可以将图像提升到一个全新的水平，并能够创建可以快速轻松地导航的内容。那么我们该怎么做呢？购买SOLIDWORKS

首先要做的是创建一些图像视图。这突出了使用 SOLIDWORKS Composer.我们不必担心伴侣或显示状态。我可以做我想定位几何体的操作，而不必担心会破坏 SOLIDWORKS 模型。

因此，为此，我们想展示几个内容选项。在这里，您将看到自行车的颜色选项以及备件的链接。为此，我们将使用 SVG 输出文件。它们是可缩放的矢量图形，因此无论大小如何，我们都不会得到像素化的结果。

因此，首先设置所有视图，以下是其中的几个：

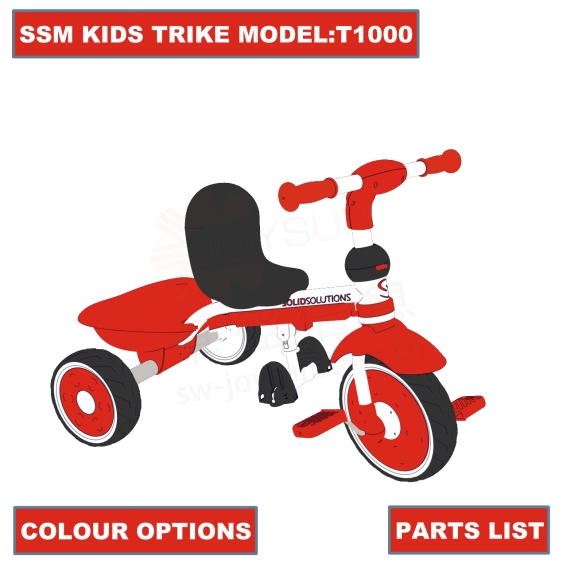

如您所见，我们有颜色选项和零件清单。我们可以展示的东西只受我们自己的想象力或客户要求的限制。SOLIDWORKS官网

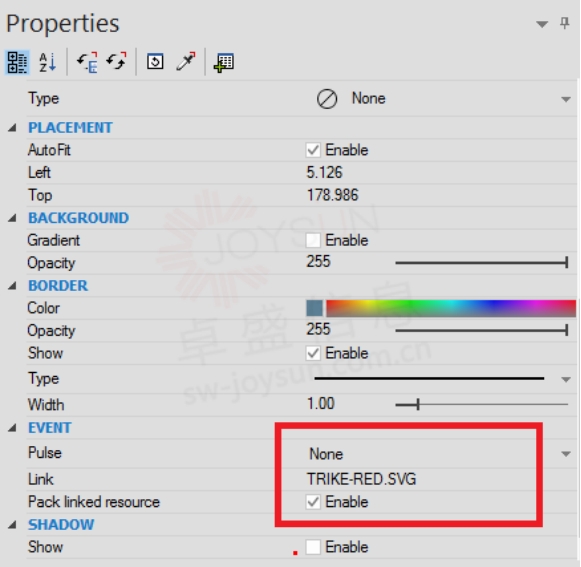

要添加交互性，我们需要在视图中添加指向对象的链接。对于首页，我们设置了一个指向相关 SVG 文件的链接。因此，对于颜色选项，我们链接到TRIKE-RED.svg文件。由于这是针对Web内容的，因此我们需要这样做。通过保持这样的链接简单，我们知道只要我们将所有 SVG 文件保存在同一个文件夹中，我们就没问题。

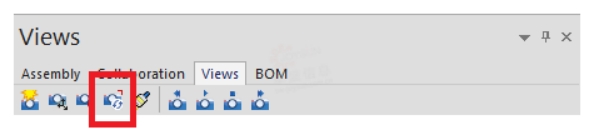

然后，我们需要做的就是继续此过程，在每个视图中添加链接。请记住，如果我们有一个对象或“参与者”要使用 SOLIDWORKS Composer 术语，我们已经使用链接信息进行了更新，我们可以跨多个视图更新该对象。

这允许我们使用单个项目链接到其他文件。但是还有另一种方法！这涉及使用热点。

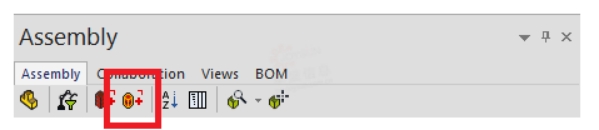

热点允许您创建对象组以充当公共链接。这对于允许用户在系统中导航并突出显示整个组而不是单个部件非常有用。您可以为热点着色，当您将鼠标悬停在热点上时，您会看到动态突出显示。这很好地融入了 SVG 文件。江苏SOLIDWORKS

热点还提供另一种额外的享受。也就是说，它允许您自定义链接的突出显示颜色。颜色选项的色板最初都以绿色突出显示。然后将其更改为应用适当阴影的热点，以确保将鼠标悬停在链接上不会对显示器产生不利影响。否则，您会看到应用了链接的任何对象呈绿色。

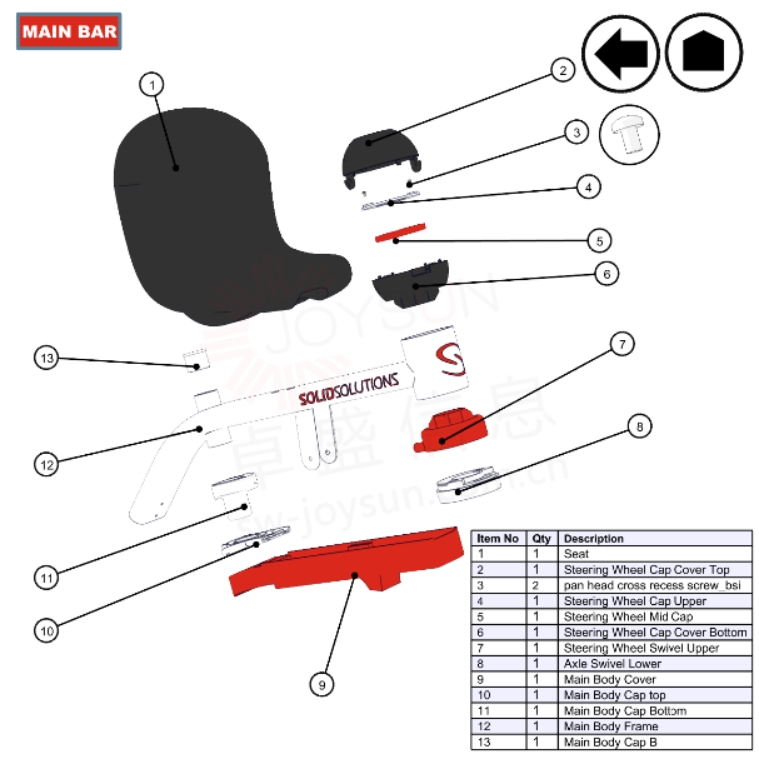

显示 PDF 或链接到另一个页面？这一切都是可能的。它将链接到零件的 pdf 图纸。创建完所有文件后，就可以将其添加到网站中了。

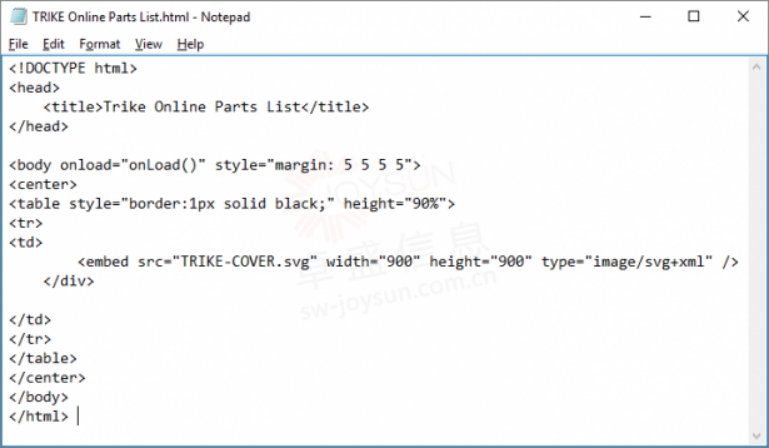

下面是嵌入文件的简单页面。如果 html 页面与 SVG 文件位于同一文件夹中，这将很好地工作并且有利于测试。正版SOLIDWORKS

所以我们来到最后一步。测试，测试，再测试。确保所有链接都是最新的。太容易错过一个了。让同事也检查一下。
