SOLIDWORKS Electrical原理图中如何显示设备连接点

文章来源:SOLIDWORKS卓盛信息(400-696-5950)

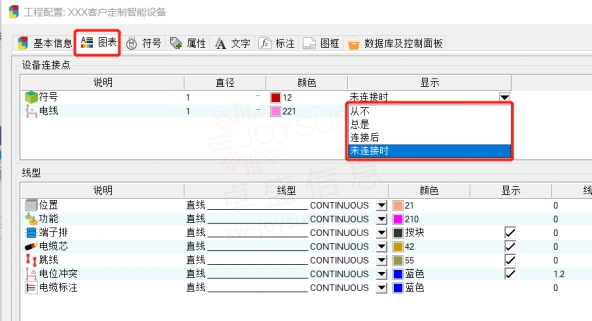

  SOLIDWORKS Electrial原理图中,用户可以设置显示设备连接点,根据实际需要选择设备连接点在那种情况下显示出来。在工程配置中,可以选择对应的显示条件。江苏SOLIDWORKS

例如该处选择了“未连接时”那么原理图中的符号的连接点在没有电线连接的时候将会显示设备连接点,该方式可以在绘图中给予工程师一定的提醒,标识的作用,如下图:

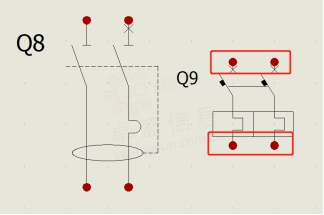

但是从库中调用的符号有的能显示设备连接点,有的符号不能显示设备连接点,如下图:

因为工程配置中的设置是针对该项目全局的,那么有的符号能显示,有的符号不能显示,就不是工程配置中设置的问题。那么该问题如何解决呢?购买SOLIDWORKS

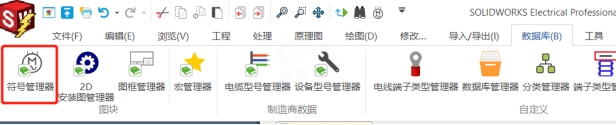

1、 打开“数据库”—符号管理器

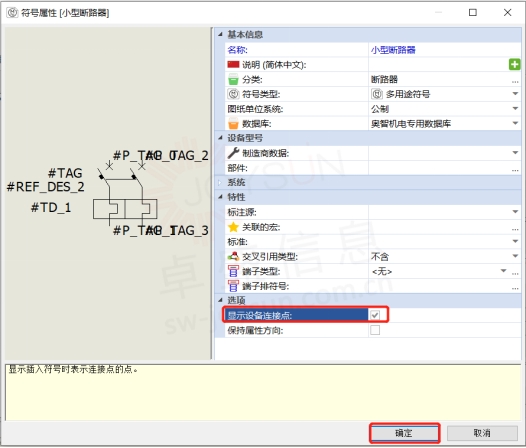

2、 在符号管理器中,找到该符号后选中右键,选择属性。

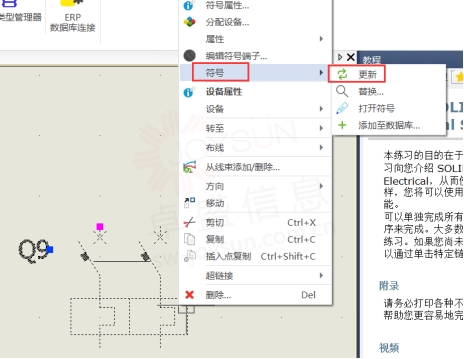

点击确定后,关闭符号管理器,在原理图中,选择未显示设备连接点的符号,右键,在符号中选择“更新”。SOLIDWORKS价格

3、 更新完成以后,该符合就可以显示设备连接点。

一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商(SOLIDWORKS 2023)
