在 SOLIDWORKS 中重新定向导入的零件
文章来源:SOLIDWORKS卓盛信息(400-696-5950)
修正“错误”的方向
我不时遇到的一个问题涉及使用“错误”方向的导入模型。这通常发生在CAM中制造的模型中,其中Y轴和Z轴与典型的CAD Y和Z定义相反,但也可能是由于其他原因。
无论如何,一旦将模型导入到 SOLIDWORKS 中,就有一种非常简单的方法来解决此问题,那就是 移动/复制正文.

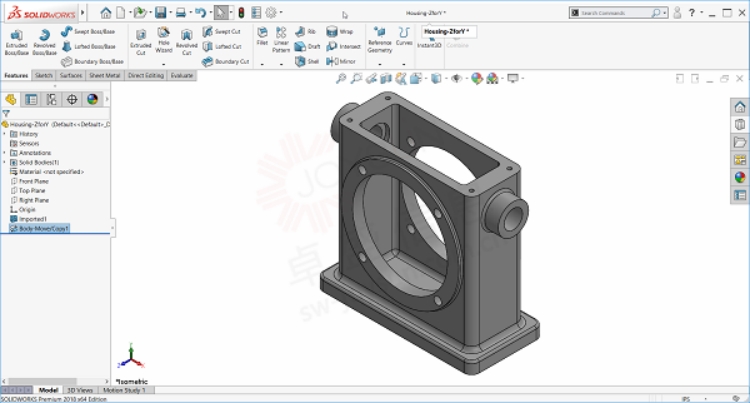

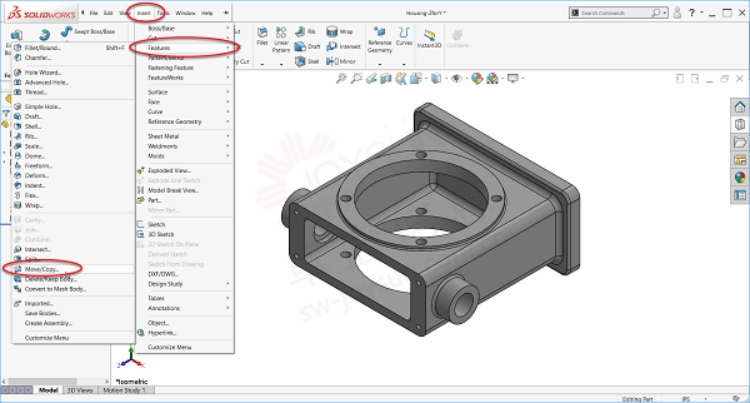

在下面提供的示例中,零件的方向与我们希望它在 SOLIDWORKS 中的方式不同。 要解决此问题,请转到插入、功能、移动/复制.SOLIDWORKS官网

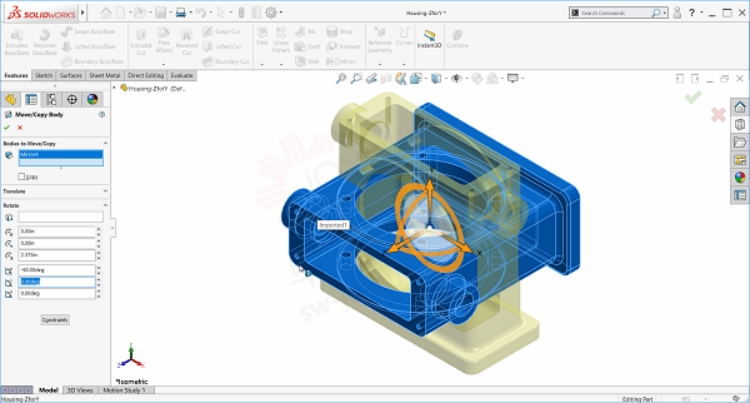

在物业管理器中, 确保您处于平移/旋转模式,而不是约束模式。 (请参阅属性管理器底部的按钮)。在正确的框中键入所需的旋转角度,以围绕 X、Y 或 Z 轴旋转主体。在本例中,我们在 X 轴旋转框中键入 -90(遵循右侧规则),如下例所示。SOLIDWORKS价格
单击“确定”,现在您有一个重新定向的模型!
一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商(SOLIDWORKS 2023)
