适用于 SOLIDWORKS 用户的树屋与产品结构编辑器

文章来源:SOLIDWORKS卓盛信息(400-696-5950

采用新工具和新的工作方式可能具有挑战性,特别是如果您难以看到过去的工作方式与未来工作方式之间的异同。但是,我们希望能够通过将 SOLIDWORKS 的核心桌面产品与 3DEXPERIENCE 云应用程序的相应功能进行比较,让您的生活更轻松。

我们仔细研究经典树屋工具与 3DEXPERIENCE 上的产品结构编辑器之间的差异。

这些工具的主要目的是帮助用户修改装配结构。它们各自通过向最终用户提供整个装配层次结构的图形概述来做到这一点。这两种工具都非常适合定义新的复杂装配体、修改现有装配体或创建子结构的变体。通常 - 尽管需求和情况保持不变 - 有一些不同的做事方式。因此,让我们更好地了解这两个工具之间的主要区别。SOLIDWORKS价格

什么是 SOLIDWORKS 树屋?

此桌面应用程序随 SOLIDWORKS 2015 一起引入。这是一个独立的应用程序,附带标准许可证,并附带一些SOLIDWORKS工具,例如RX,任务计划程序等。这意味着所有用户都已经安装了它。如果您不确定,只需在开始菜单中搜索“树屋”。

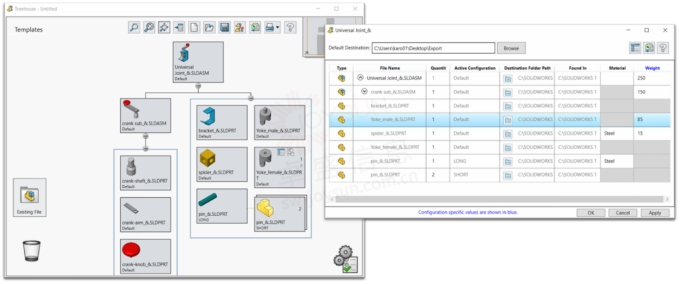

您可以在下面看到应用程序界面,并在图形和表格视图上显示。正如我们从表格视图中看到的,我们可以很容易地看到配置或特定于部件的自定义属性。根据需要对这些内容进行修改也很容易。SOLIDWORKS官网

核心功能:

· 可视化和重新排列装配体、零件和工程图

· 使用图形界面将现有文件拖动到程序集中

· 创建配置并修改自定义属性

优势:

· 导出到 SOLIDWORKS 文档并自动创建文件

· 直接从表中修改自定义属性,或通过 Excel 修改自定义属性

· 可与 PDM 专业版集成



什么是 ENOVIA 产品结构编辑器?

Web 应用程序附带 3D 产品架构师角色,是 ENOVIA 产品组合的一部分。启动应用程序时,将出现两个窗口。一个显示装配体零部件(以列表或图形模式),另一个是模型视图,其中将显示最新模型。购买SOLIDWORKS

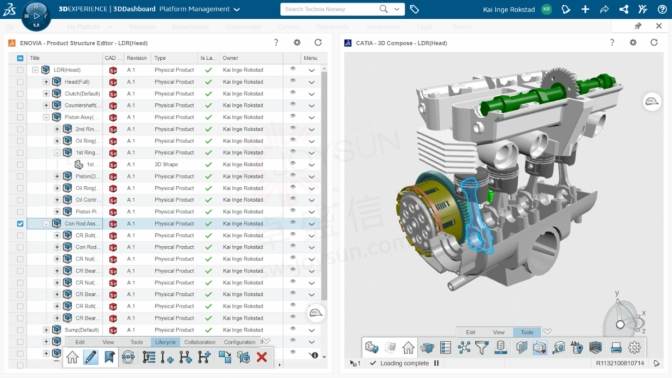

下面的屏幕截图显示了表格和图形视图中的常规界面。对于表格视图,我们可以轻松修改显示的信息,并根据需要直接从整个PLM系统中提取信息。除此之外,我们还可以直接执行协作、配置、生命周期等其他操作。

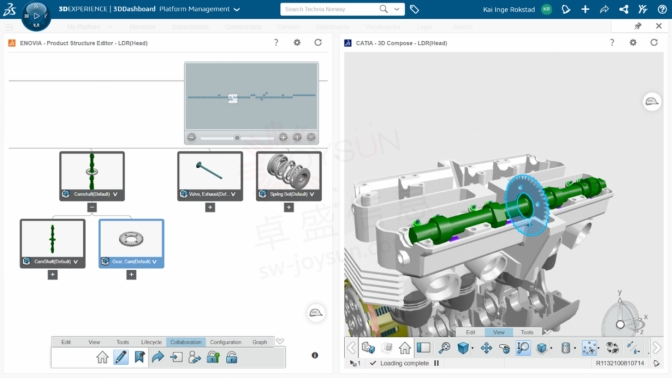

在图形视图中,我们还可以进行修改以隐藏缩略图并根据需要更改层次结构的方向。在图形模式下,我们可以执行组件的定位和其他视图操作,如切片、测量、隐藏/显示等。产品结构编辑器支持执行卷查询和元数据过滤等。

核心功能:

· 在表格或图形视图中可视化装配体层次结构

· 添加现有文件和程序集或从模板创建新文件和程序集

· 集成了组件的最新 3D 视图

优势:

· 直接执行其他 PLM 操作,例如:生命周期、预订/结账、所有权、结账/预留

· 直接放置/配接添加的组件

· 混合来自不同来源的模型以构建完整的多 CAD 装配体



比较

如上所述,这两种产品都具有相同的任务的良好品质:管理产品结构。而且,当直接比较时,我们看到产品结构编辑器提供了树屋区域的所有功能。

此外,产品结构编辑器还具有许多附加功能。其中包括对多CAD装配的支持,以及直接执行PLM操作的能力 - 以确保生命周期,修订等是正确的。

Treehouse 工具是一个与 SOLIDWORKS  PDM 集成的独立应用程序。但是,产品结构编辑器可在浏览器中使用,并且可以从任何设备访问 - 即使根本没有安装本机CAD工具。

装配体的集成模式视图提供了强大的功能,可以重新排列或放置零部件所需的位置,即使无需从本机 CAD 工具打开文件也是如此。从图形视图中可以轻松识别相关组件,这极大地增强了工具在处理装配修改时的功能。

对于您正在调查或导航而不是修改的情况,产品结构查看器具有熟悉的界面。此工具可以直接从 SOLIDWORKS 应用程序内的 3DEXPERIENCE 选项卡打开。

一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商(SOLIDWORKS 2023)
