了解图案草图命令

文章来源：SOLIDWORKS代理商-卓盛信息

图案草图命令是SOLIDWORKS中的一个强大工具，允许设计人员快速轻松地创建复杂图案草图几何体。图案草图可用于创建简单或复杂形状的图案，包括直线、圆弧和曲线，这有助于创建某些草图几何体。SOLIDWORKS价格

要在 SOLIDWORKS 中创建图案草图，只需按照以下步骤操作：

首先使用您想要图案化的某些草图几何体创建草图。

草图完成后，从“草图工具”菜单中选择“线性草图图案”或“圆形草图图案”命令。

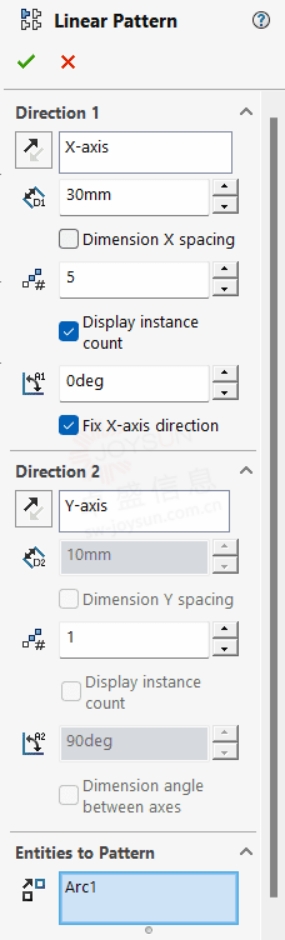

指定图案的实例数、间距和方向，然后单击“确定”完成图案。

图案草图在多种情况下都很有用，包括当您需要快速创建复杂图案时，或者当您需要创建SOLIDWORKS中内置图案化功能不支持的特征图案时。正版SOLIDWORKS

与图案化特征相比，图案草图在某些情况下特别有用。例如：

当您需要在草图中创建复杂形状时：如果您需要快速创建复杂的草图几何图案，使用图案草图通常比使用 SOLIDWORKS 中的图案化功能更合适。

当您需要创建非标准特征的阵列时：SOLIDWORKS 提供了一系列内置阵列特征，例如线性和圆形阵列，但这些特征可能并不适用于所有情况。如果您需要创建非标准特征的图案，例如曲线或圆弧，使用图案草图可能是更有效的解决方案。正版SOLIDWORKS

总之，图案草图是 SOLIDWORKS 中的一个强大工具，它允许设计人员快速轻松地创建复杂的草图几何图案。图案草图可用于创建简单或复杂形状的图案，包括直线、圆弧和曲线。通过使用图案草图，设计师可以快速轻松地创建复杂的图案，即使 SOLIDWORKS 中的内置图案化功能不适合手头的任务。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
