2D机柜布局图的另一种生成方式

文章来源：SOLIDWORKS卓盛信息（400-696-5950）

前提：具有solidworks electrical3D布线包或者专业包和solidworks基本包或更高版本包（具有3D布线功能）

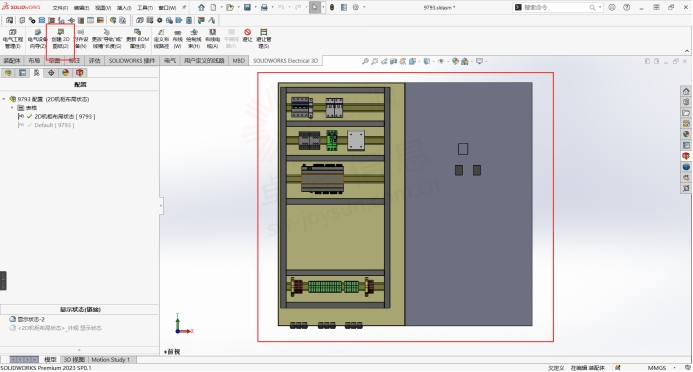

总述：在工程创建完成后3D模型也创建完毕后可以利用solidworks工程图的功能创建电气机柜布局图纸（用工程图生成电气图纸）SOLIDWORKS官网

第一步

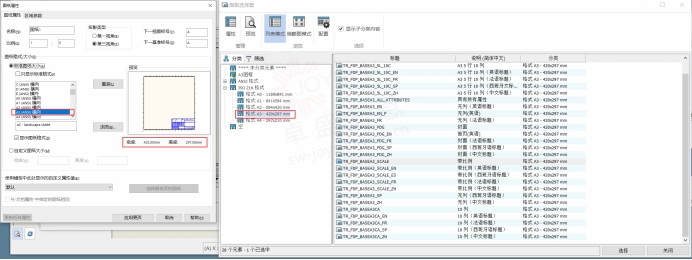

第二步：在生成工程图前检查工程图图纸属性图纸的大小要和电气图框的大小相同，然生成的图纸大小不匹配SOLIDWORKS官网

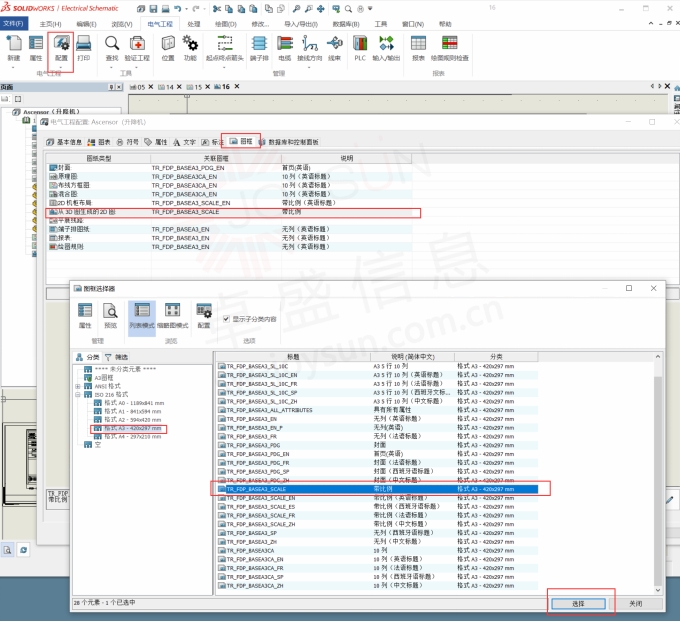

电气中的图框别忘记设置

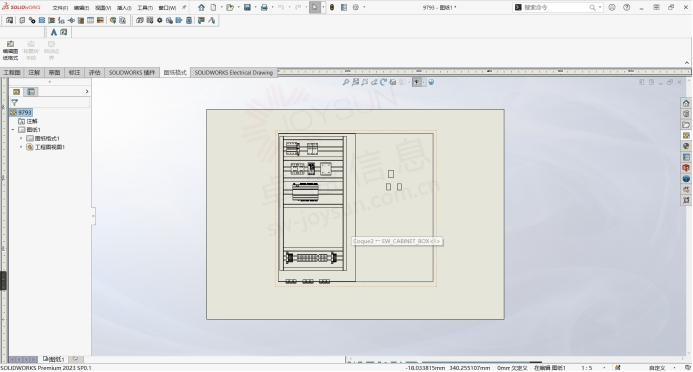

第三步：生成工程图（这里推荐使用为空的图纸格式）

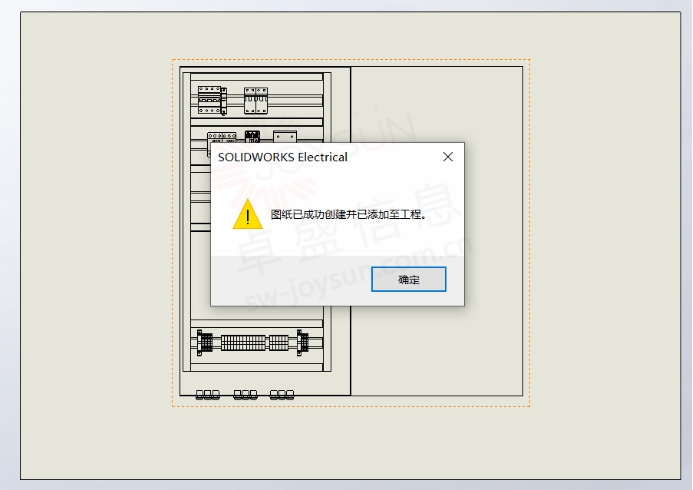

第四步：生成2D图纸并保存到电气工程当中

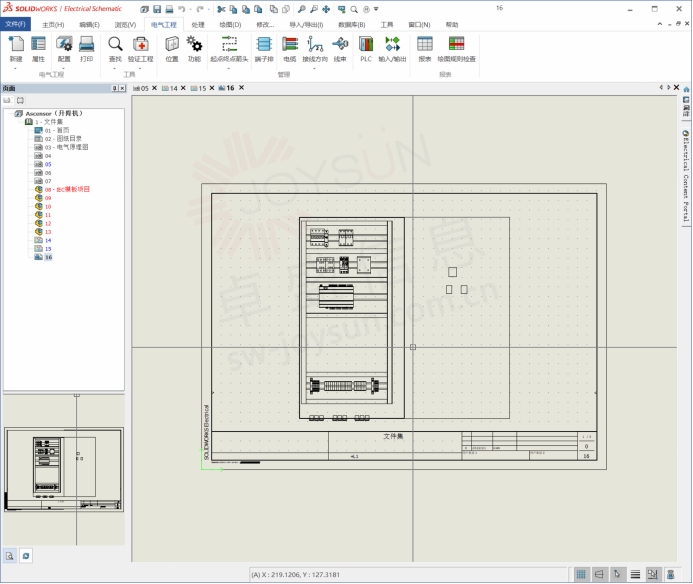

返回电气工程中查看图纸
