在 SOLIDWORKS MBD 中使用复合基准

文章来源：SOLIDWORKS卓盛信息（400-696-5950）

零件之间的接触极大地影响了装配体的设计方式。例如，当你设计一把椅子时，你可能打算让腿与地面接触。在检查制造椅子的高度时，理想情况下，您可以测量腿的长度，但腿的实际长度会有所不同。这意味着从地面测量椅子的高度会更准确。在这种情况下，使用由单条腿的单个基准特征定义的基准来检查座椅的任何公差并不理想，而是使用所有支腿。购买SOLIDWORKS

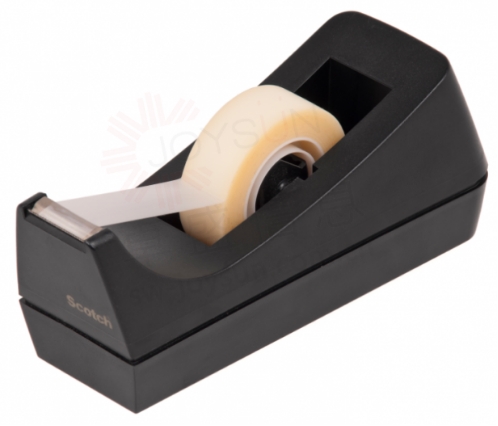

下面显示的胶带分配器也有类似的情况。

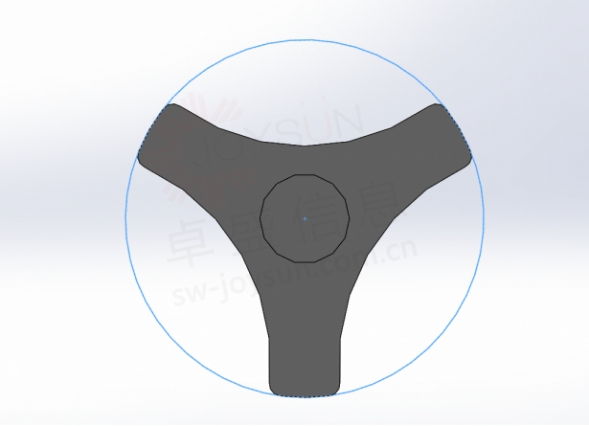

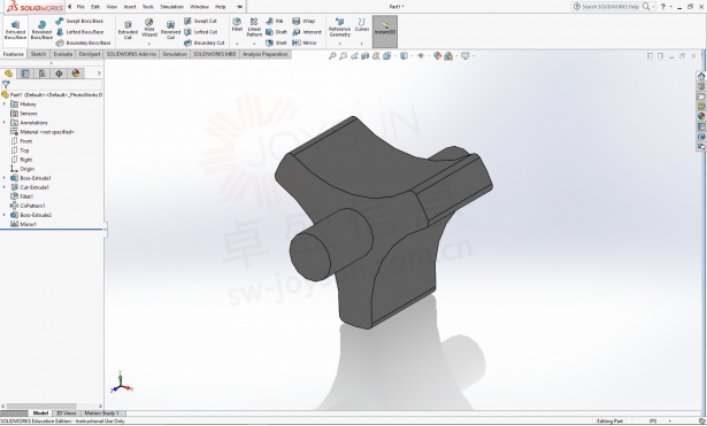

在胶带分配器中，胶带卷通过可拆卸部件连接到分配器，如下所示，在 SOLIDWORKS 中建模。该模型背后的想法是，固定胶带卷的圆角边缘与插入胶带分配器的钉子同轴。这样，当拉动胶带时，固定胶带的部分将绕两个钉子之间的轴旋转。购买SOLIDWORKS

如果我加工零件，我可以仅参考一个钉子来检查它，但这并不能让我准确了解零件是否在此组件中工作。 当拉动胶带并且该零件旋转时，它将围绕两个钉子特征创建的轴旋转，而不仅仅是一个。两个钉子创建的轴变化可能与其中一个钉子创建的轴变化不同。这就是我所担心的，因为它会导致旋转部件变得不稳定，并且在拉动磁带时可能会从磁带支架中弹出。

一种解决方案是将两个钉钉都作为基准特征包括在内，并参照复合基准。SOLIDWORKS MBD 允许在 CAD 模型中通过添加基准符号和公差作为注释来完成此公差方案。为此：

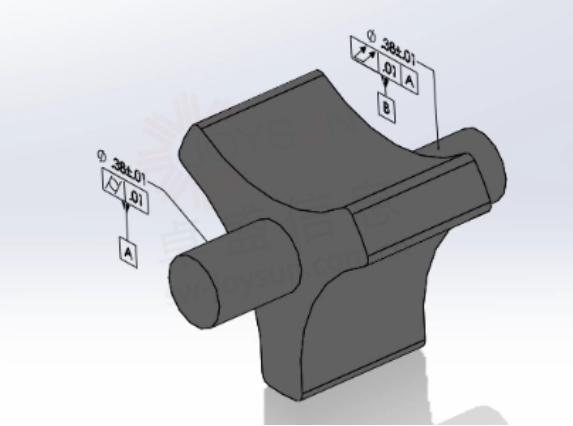

1. 将基准符号和几何公差添加到钉子上。

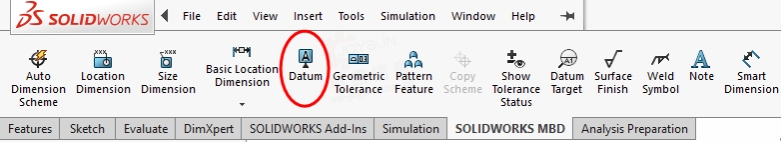

· 通过单击 SOLIDWORKS MBD 工具栏上的基准按钮添加基准符号。

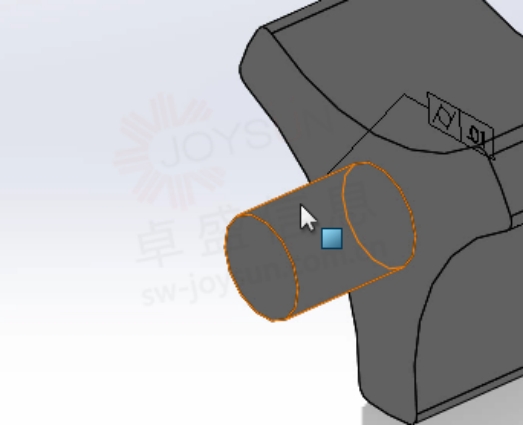

· 选取要添加此基准符号的特征。

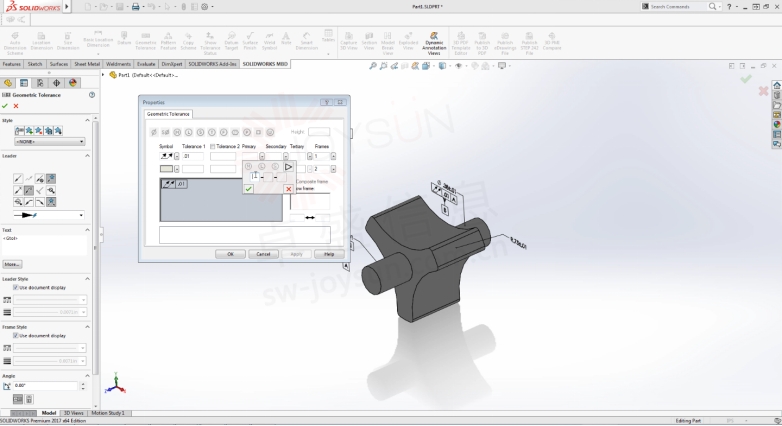

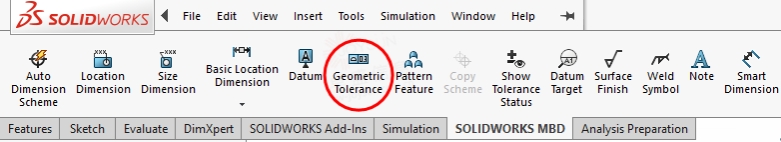

· 通过单击 SOLIDWORKS MBD 工具栏上的几何公差按钮添加几何公差。

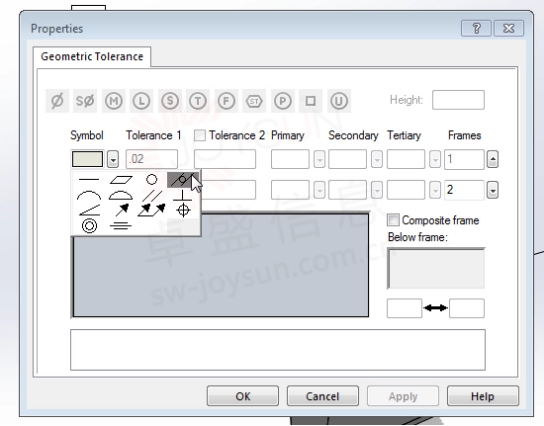

· 然后在打开的对话框中填写属性。

· 然后选择功能，与之前相同。

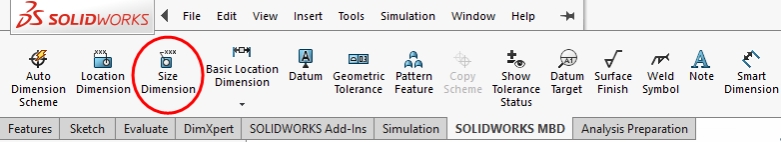

· 通过单击 SOLIDWORKS MBD 工具栏上的尺寸尺寸按钮并选择特征来添加尺寸。

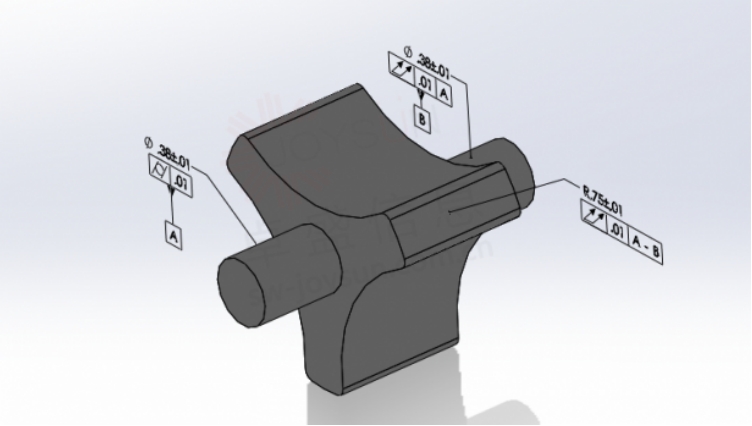

2.使用相同的方法，去向外圆柱表面添加几何公差。

3. 定义参照基准时，单击下拉箭头。如您所见，最多可以添加三个基准符号来创建复合基准参照。
