图像质量对 SOLIDWORKS 性能和文件大小的影响

文章来源：SOLIDWORKS卓盛信息（400-696-5950）

SOLIDWORKS 图像质量设置对文件大小和系统性能的影响最大。我们一直认为它也会对整体性能产生影响。效果在不同的文件中差异很大，所以我们决定这样做 固体工厂 以分析4种基本形状为基准：立方体，圆柱体，球体和圆环。SOLIDWORKS价格

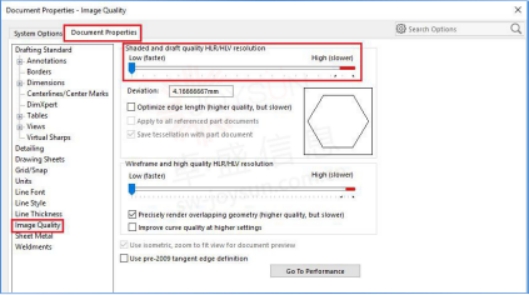

要调整图像质量，请转到 “文档属性”>>工具>选项 图像质量 并将滑块一直向左移动（最低设置），重建并保存文件并记下文件大小。

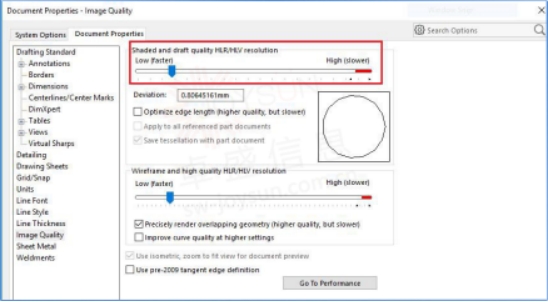

然后将滑块一直移动到中间重建并保存文件并记下文件大小。

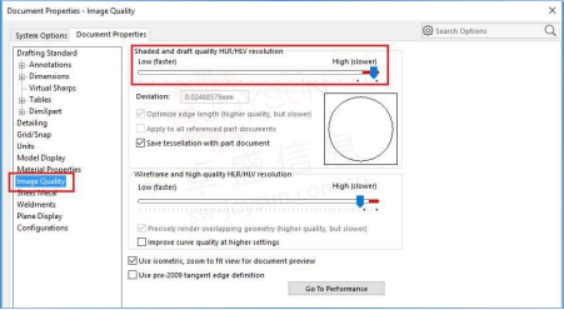

然后将滑块一直调整到右端的红色（最高）并重建并保存，并记录文件大小。

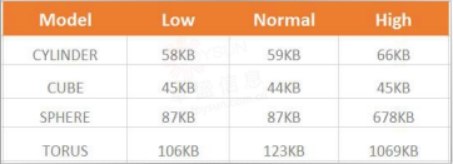

这些结果是图像质量中具有不同滑块位置的 SOLIDWORKS 文件大小。

我们注意到，在只有平坦表面的立方体上，文件大小完全不受 固体图像质量设置.

我们注意到，更多的弯曲形状，如圆环或球体，对文件大小（20-30KB）有显著影响。这是由于创建曲面所需的三角形数量。无论图像质量如何，立方体都需要 12 个三角形（每个面 2 个）。SOLIDWORKS价格

SOLIDWORKS 文件大小 – 保存曲面细分设置

如果您用三角形制作球体，则质量设置在低设置和高设置之间有很大的不同。此三角形计数是导致文件大小如此大的原因，但是有一种方法可以绕过对文件大小的这种影响。购买SOLIDWORKS

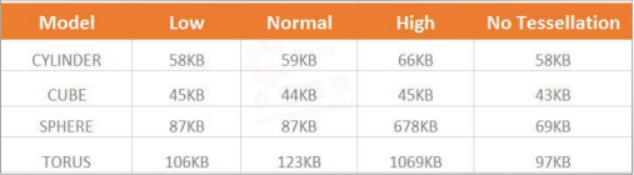

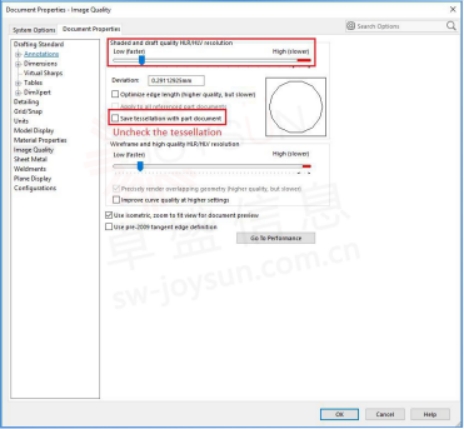

如果清除“使用零件文档保存曲面细分”复选框，则图像质量滑块对文件大小没有影响

注意：您可以通过将滑块移动到高来提高图像质量，但这仍然会影响系统性能和文件大小。
