一、引言

   SOLIDWORKS Electrical 3D可以将电气设备在3D环境中进行模拟装配和接线，在这个过程中我们通常会用到导轨模型来放置电气元器件，常规的导轨模型放置到SOLIDWORKS Electrical 3D环境中需要多次繁杂的配合才能准确的和柜体及电气元器件装配在一起，且长度尺寸更改不方便。这时候我们就需要一种能够满足电气导轨属性的建模方法。

二、案例操作

    以下图（图1）导轨模型为例，新建一个能满足在SOLIDWORKS Electrical 3D环境中使用的电气导轨。在使用过程中导轨要易于装配，尺寸参数需要和电气设备型号中的参数关联，以便于后期尺寸联动更改，并且能够形成新的配置。

图1

    视图方向

    为了避免每次调用装配时都要重复的调整导轨的状态，默认模型的前视为导轨的正面，由此我们将草图建立在右视基准面，见（图2）。

图2

    草图名称及尺寸名称

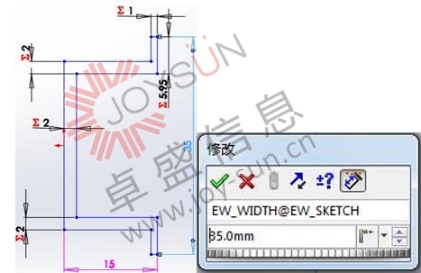

    导轨的尺寸在SOLIDWORKS Electrical 3D环境中需要和对应设备型号中的尺寸参数关联，实现联动修改。为了便于软件对于导轨的长、宽尺寸进行识别关联，在创建草图的时候需要对草图名称及尺寸名称进行定义，如（图3）。

    创建草图，定义草图名称为 EW_SKETCH;

    草图轮廓的宽度尺寸名称为 EW_WIDTH@EW_SKETCH;

    草图轮廓的高度尺寸名称为 EW_HEIGHT@EW_SKETCH;

图3

    特征名称

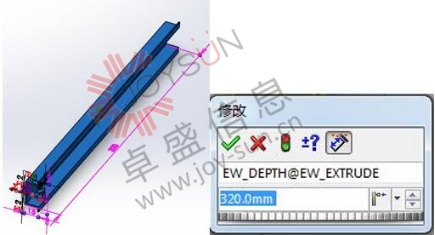

    同样为了在导轨调用过程中，软件需要将设备型号的长度参数和导轨模型的长度尺寸进行关联，因此需要将特征名称和拉伸长度尺寸名称按照要求进行定义，如（图4）。

    拉伸特征名称为EW_EXTRUDE;

    拉伸尺寸名称为EW_DEPTH@EW_EXTRUDE

图4

    配置命名

    在导轨模型的[配置管理器]中为该导轨增加配置并且命名为EW_CONFIG; 因此在后期模型的使用中，如果模型的尺寸有变动，配置中就会以EW_CONFIG配置为基础生成新的尺寸配置。随着各种尺寸配置的增加，工程师在设计过程中需要哪种尺寸的导轨只需要选择相应的配置即可，非常方便、快捷，如（图5）。

图5

     配合

    导轨在调用装配时需要使用配合进行定位约束，主要是导轨背面和导轨安装面、导轨和电气元器件，这些固定的约束我们可以在建库的时候就进行定义。设计人员在3D环境中调用装配时导轨可以快速识别配合，避免了每次调用都要进行繁琐的配合操作。

    为导轨添加配合参考主要有2种途径：[配合参考]和[电气设备向导]

    1.通过参考几何体中的[配合参考]；

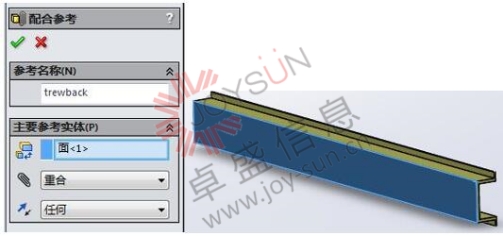

    打开参考几何体中的[配合参考]，在主要实体对话框中选择导轨的配合面，根据导轨 的安装配置顺序，优先定义导轨的安装面，并设置配合类型为重合，如（图6）。

图6

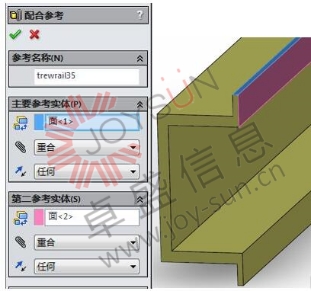

    添加电气元器件安装到导轨上时需要配合的面，这边默认添加导轨的顶面和正面，定义配合类型为重合并勾选确认，配合完成，见（图7）。

图7

    2.通过[电气设备向导]；

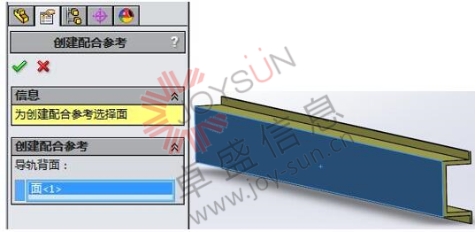

    电气设备向导是SOLIDWORKS Electrical 3D中的功能，主要用来定义电气相关模型。打开[电气设备向导]将页面跳转到“创建配合参考界面”同样优先定义导轨的安装面，选择TREWBACK项进行定义并且选择导轨的背面，如（图8）。

图8

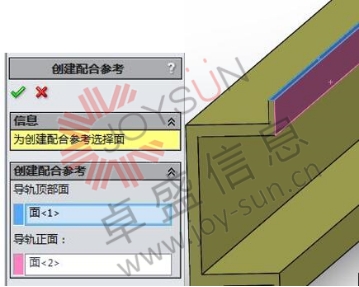

     TREWBACK定义完成后定义TREWRAIL35，根据向导提示，选择导轨的顶面和正面，勾选[确认]，完成配合参考定义，如（图9）。

图9

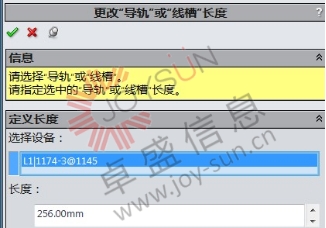

    定义完成后在装配体调用中，导轨可以快速配合到现有装配体中，并且能够随意更改导轨长度，如（图10）。

图10

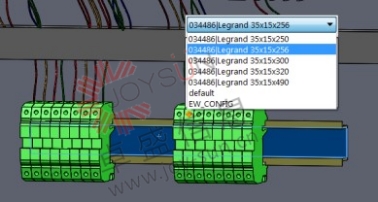

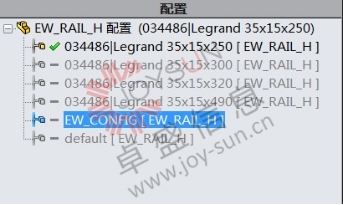

    每次更改长度后，导轨的源文件中都会产生一个配置，也可以通过更改配置来改变模型尺寸，如（图11）。

图11

三、小结

      这种方式建立的导轨模型在实际使用过程中尺寸变化更加灵活，装配更加方便。除了导轨，也可以将这种方法用于线槽、型材等模型的建立。在使用过程中能够减少很多不必要的重复操作。
