中心线显示不正确处理方案

文章来源：solidworks代理商-卓盛信息（400-696-5950）

当solidworks升级到2025版本后，solidworks会强制用户使用图层功能，导致中心线会变成实线，有以下两种情况：

1、历史的图纸复制过来做修改时，中心线变成实线。

2、在创建新图纸时，中心线默认为实线。

解决方案如下：

一、针对历史图纸

历史版本中的图纸复制过来中心线变成了实线，我们可以打开旧图纸源文档，不要选择任何目标，搜索图层，将图层设置为依照标准，点击保存。后续复制的图纸就不需要做其它修改，步骤如下：

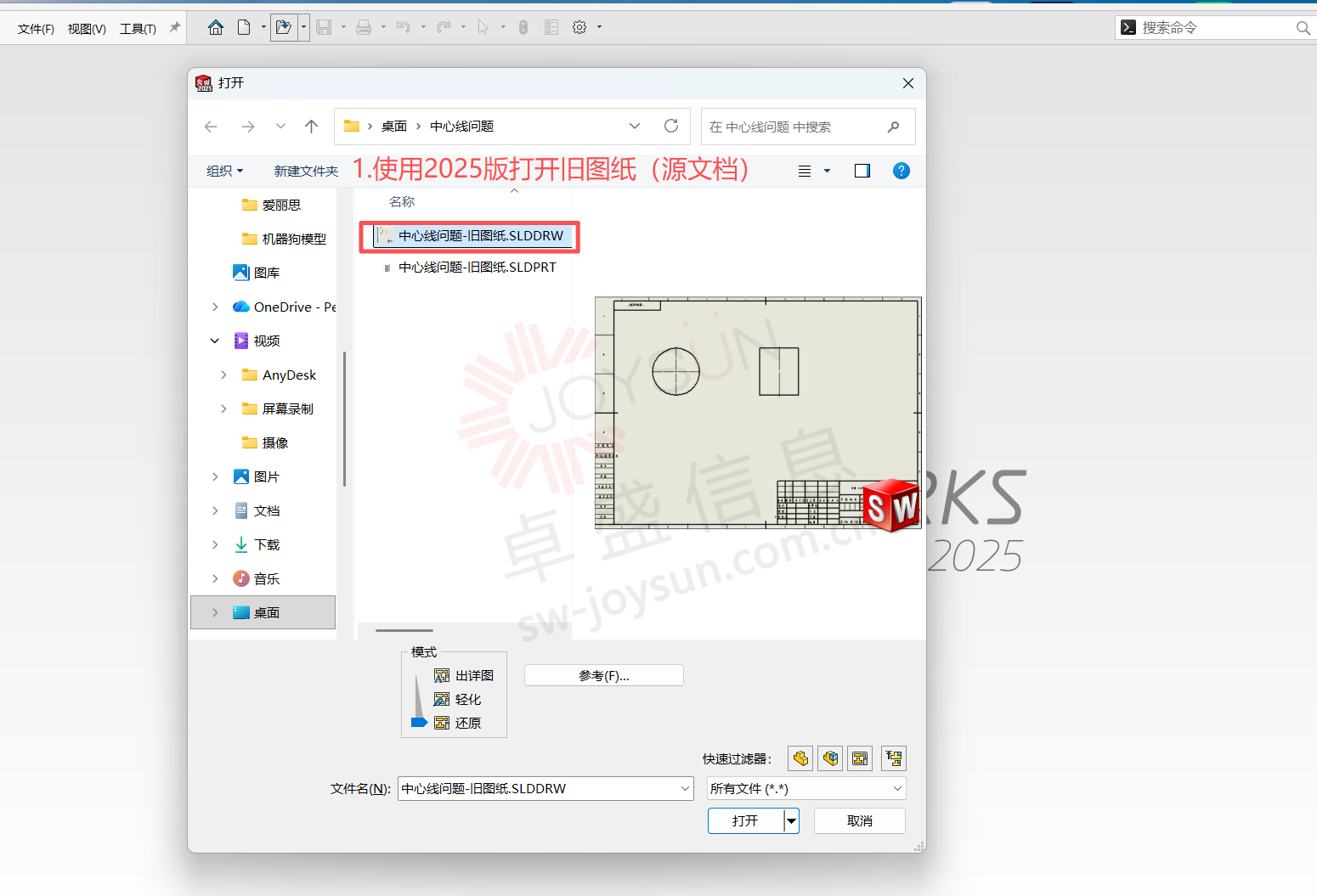

1、使用2025版本打开旧图纸原档。

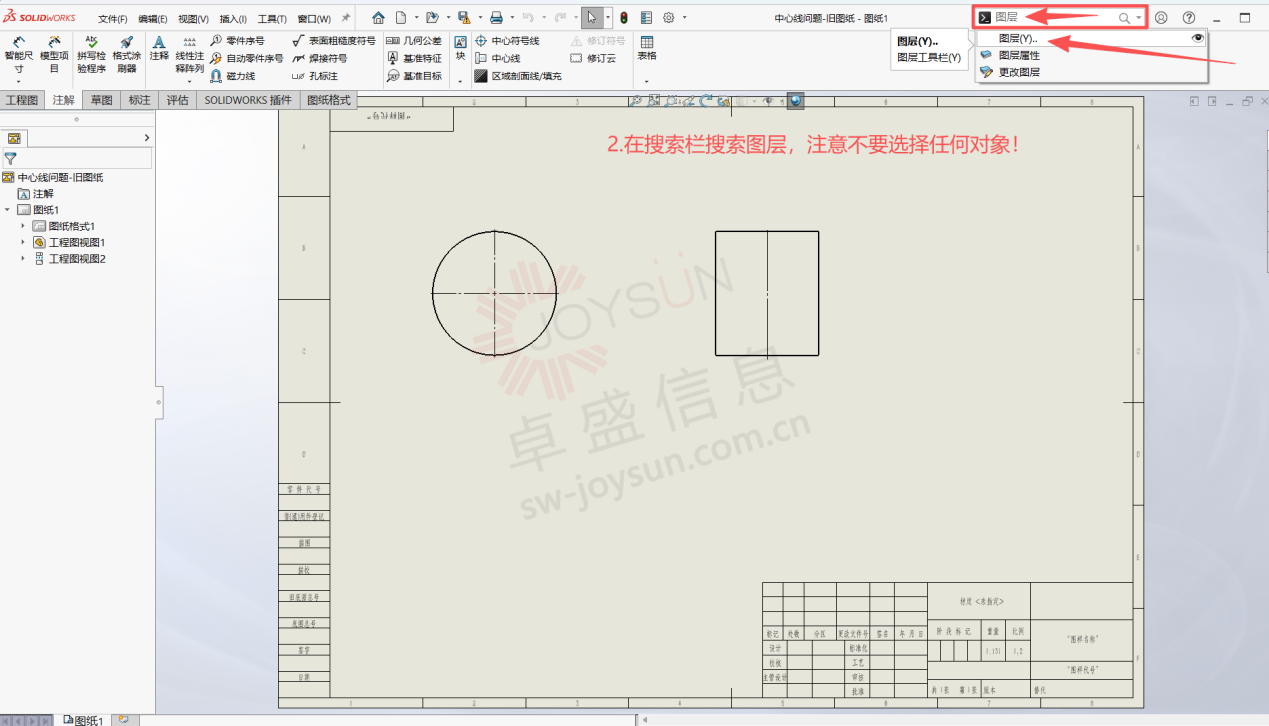

2、不要选择图纸上的任何对象，在搜索栏中搜索图层，并激活！

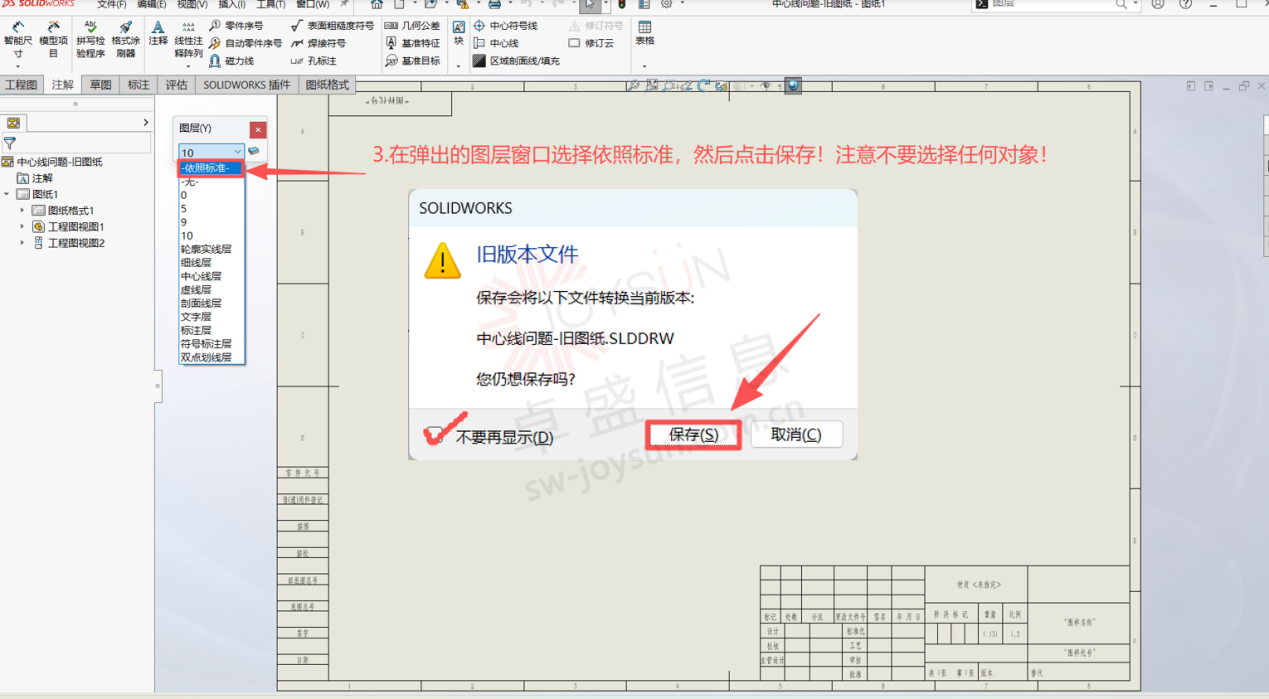

3、不要选择图纸上的任何内容，点击图层将图层设置为依照标准，点击保存，在弹出的窗口勾选不再提示，点击保存。

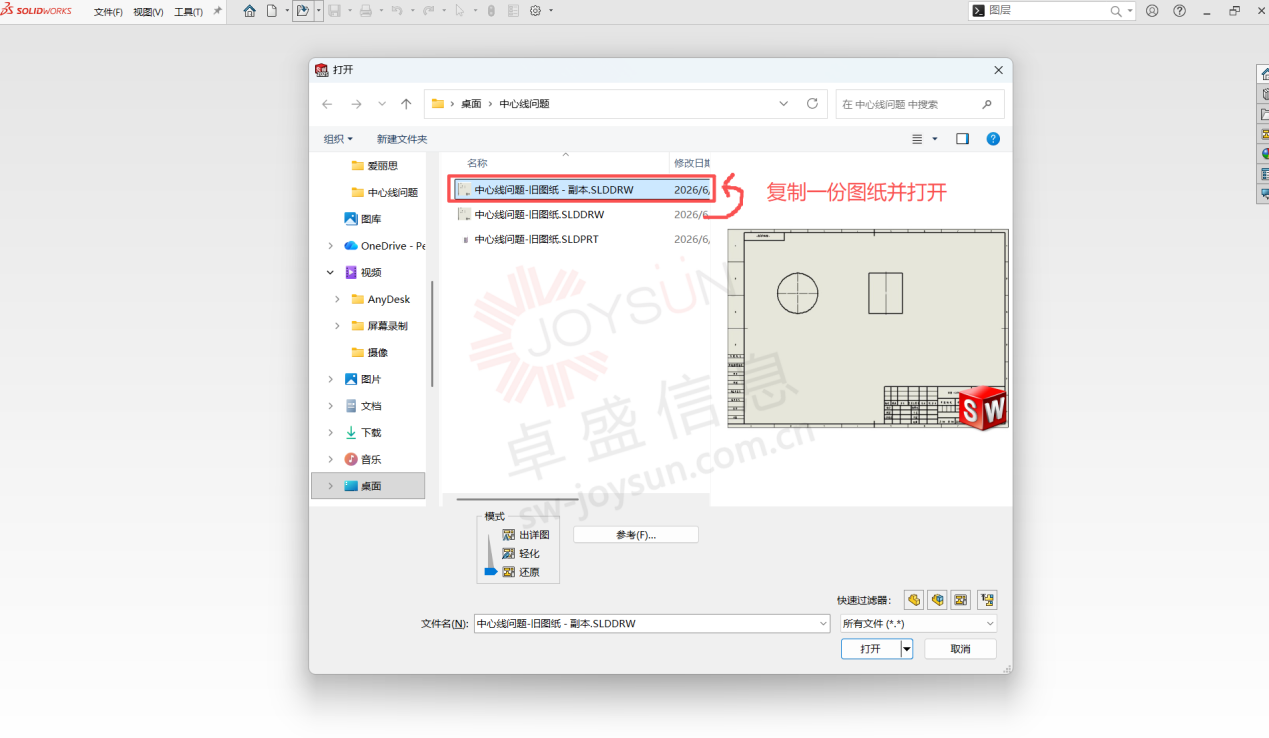

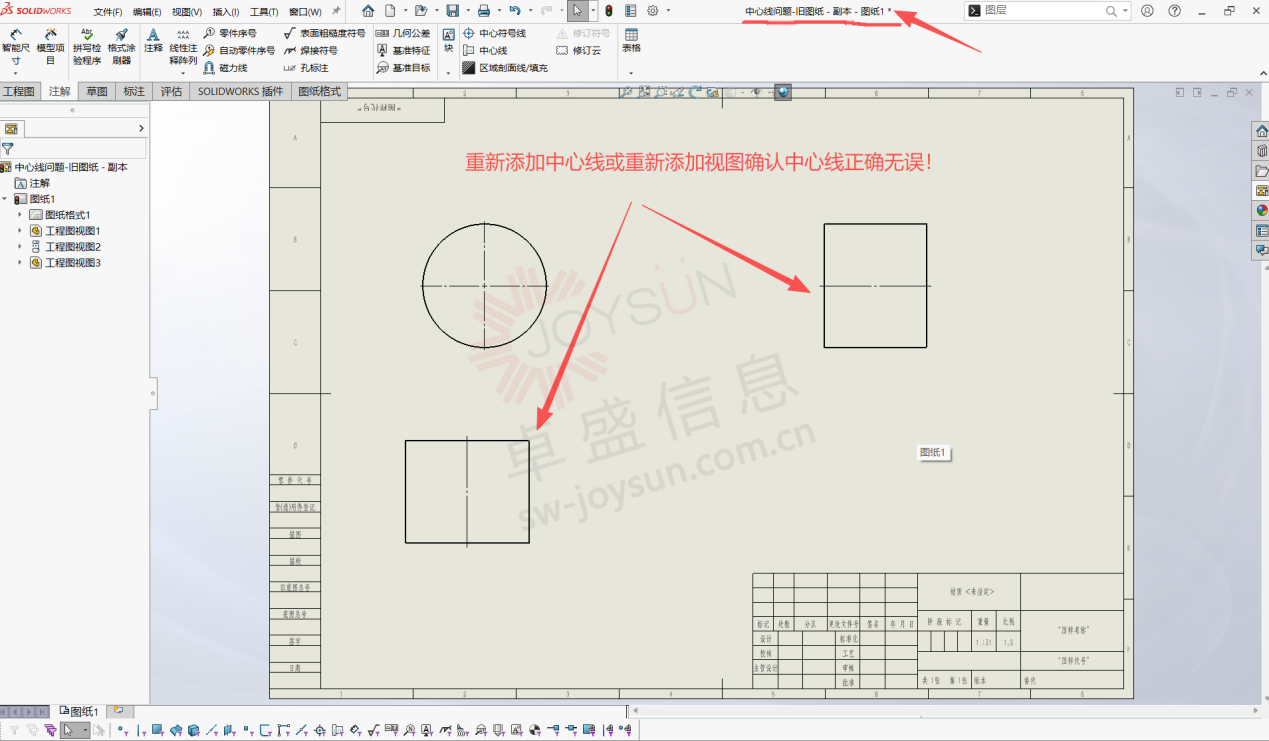

4、将源文件复制一份并打开测试，删除中心线或删除所有视图重新添加，测试中心线正确无误！

二、针对新建图纸

新建的图纸中心线由模板设定，打开文件位置，找到文件模板，找到目录所在位置，（请以自己电脑上显示的路径为准！）打开图纸模板，将模板图层设定为依照标准，或者无！

操作步骤如下：

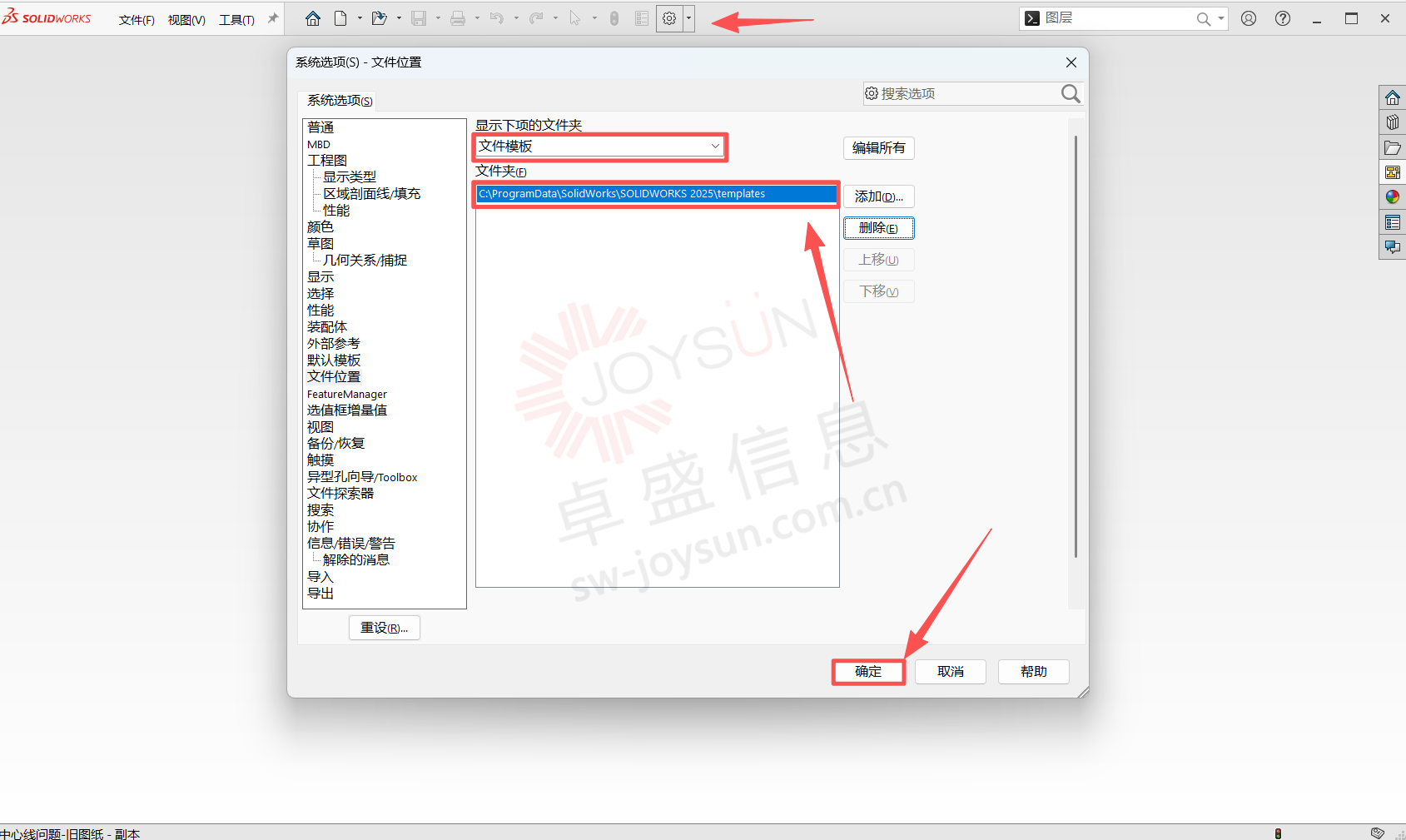

1、打开设置，找到文件位置，选择文件模板。

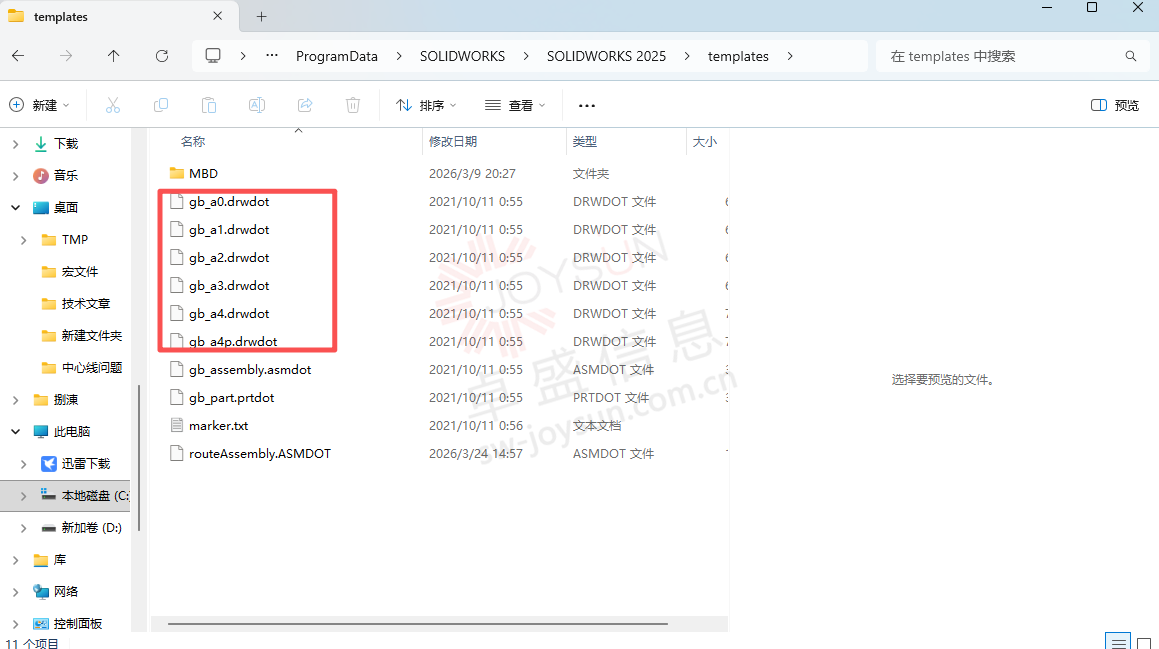

2、在电脑上浏览到此路径（注意：ProgramData默认为隐藏文件夹，需要在查看处设置显示隐藏文件）此步骤请以自己电脑上的路径为准。 打开工程图模板！

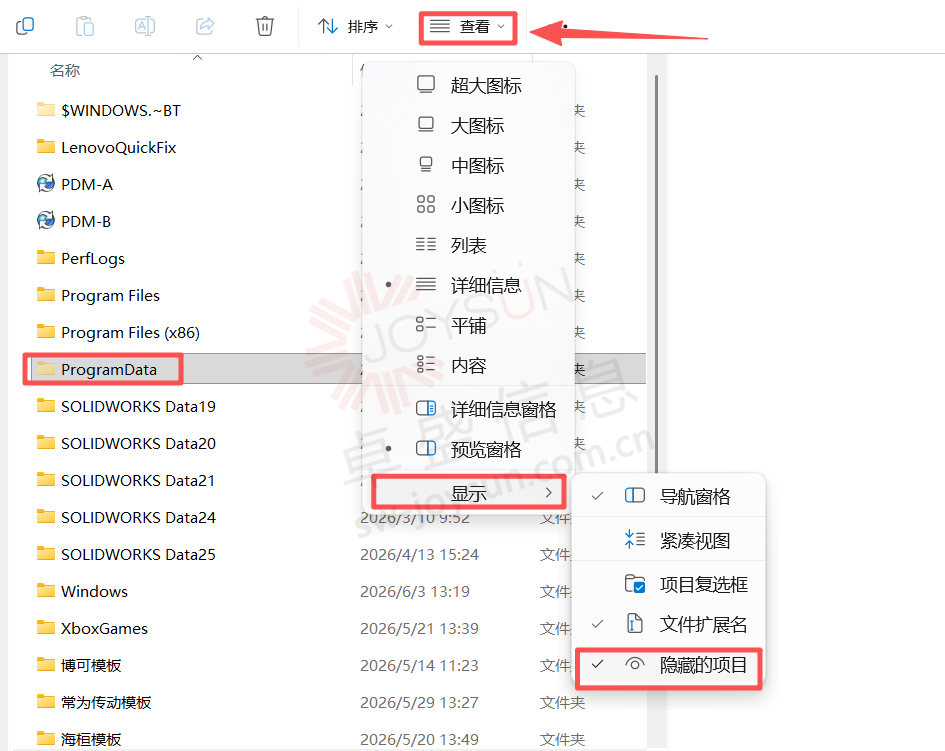

如何查看隐藏文件夹！

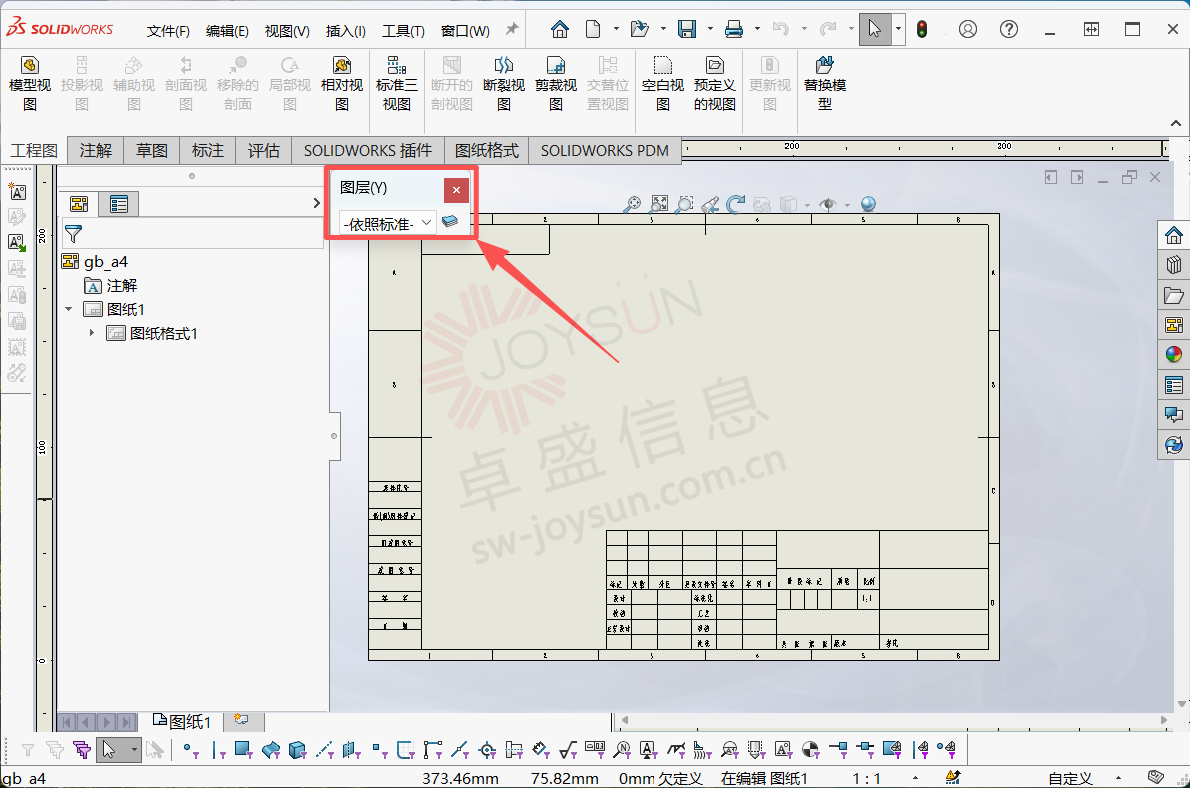

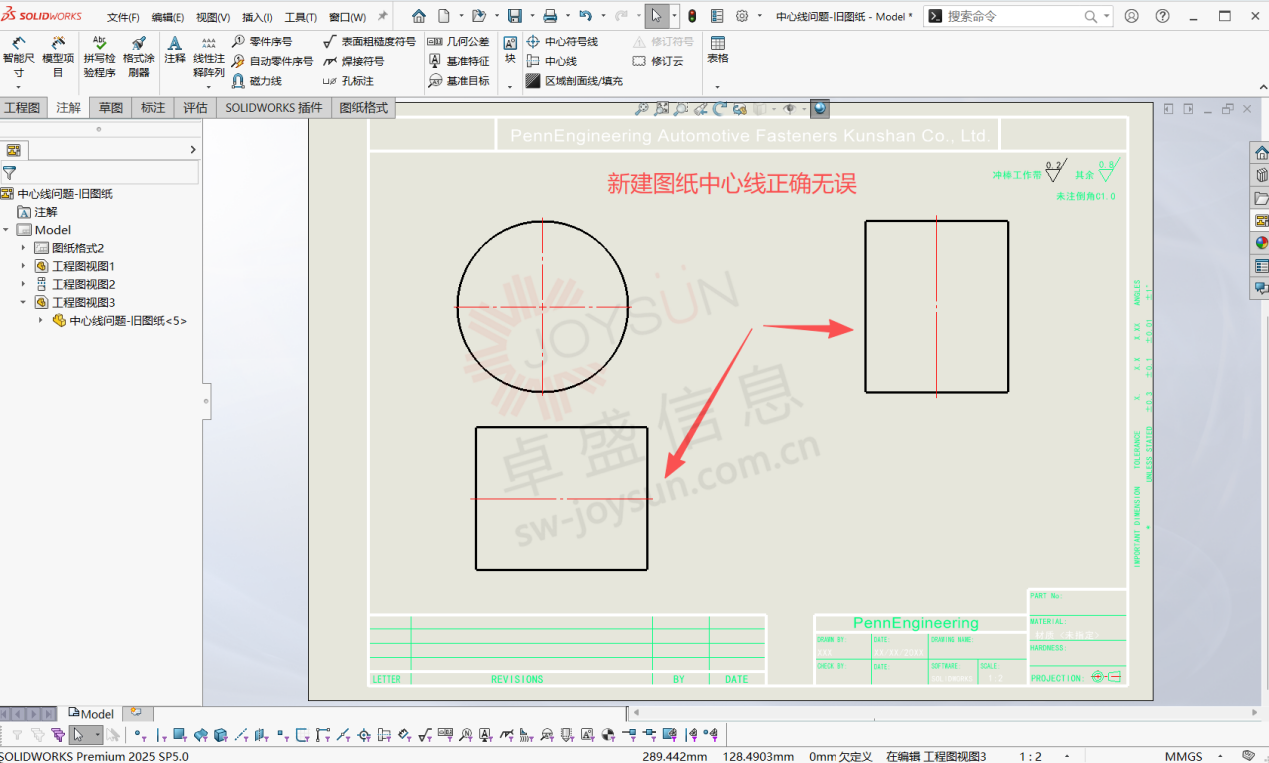

3、将模板依次打开图层设定为依照标准，或无！建议用户在文档属性中设置好图层！正版solidworks
