SOLIDWORKS 焊接件完整指南

文章来源：solidworks代理商-卓盛信息

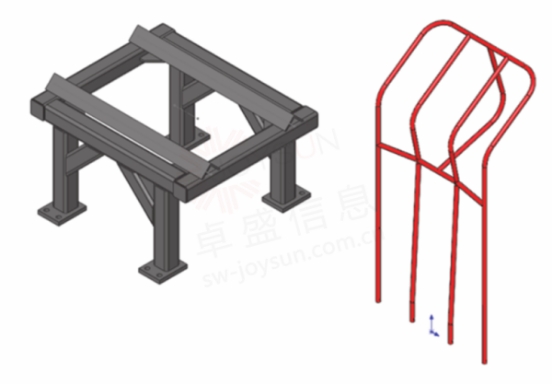

在SOLIDWORKS中 ，焊接件是指一组工具和功能，使用户能够设计和建模由结构构件（例如梁、管和板）组成的结构，这些结构通常出现在焊接金属框架、支架和框架中。焊接件通过提供针对此类设计量身定制的专用工具来简化创建这些结构的过程。购买solidworks

SOLIDWORKS 焊件概述

以下是 SOLIDWORKS 焊接件的概述：

1. 结构构件选择：用户可以从标准结构形状库（例如梁、管和槽）中进行选择，或者根据需要定义自定义轮廓。这些轮廓代表结构构件的横截面形状。

2. 绘制草图：创建草图来定义结构构件的路径或布局。该草图可以包括线、圆弧和其他几何图形，以指定构件的排列。

3. 结构构件特征：使用“焊件”选项卡，用户可以将结构构件特征应用于草图。此功能允许他们选择所需的轮廓并指定沿草图实体的位置。SolidWorks 会自动沿草图添加所选轮廓，从而创建结构构件。

焊接件特征

4. 修剪和延伸：创建结构构件后，用户可以根据需要修剪或延伸它们以符合设计要求。这涉及切割或延伸构件以与其他构件或表面正确相交。

5. 角点管理：焊接件包括用于管理结构构件相交角点的工具。用户可以指定不同类型的角点处理，例如斜接、对接或开口饰边，以确保相交处正确贴合和对齐。solidworks官网

6. 属性和切割清单：SOLIDWORKS 自动计算焊件的质量属性，包括质量、体积和质心。此外，它还会生成切割清单，提供有关每个结构构件的信息，包括长度、尺寸、数量和材料。

切割清单属性

7. 详图和文档：用户可以创建焊接件的 2D 图纸，包括各个构件的详细视图、尺寸和注释。SolidWorks 有助于创建精确的制造图纸，以指导制造过程。正版solidworks

结论

总体而言，SOLIDWORKS 焊接件提供了一套功能强大的工具，可高效设计和建模结构框架。它们简化了创建焊接金属结构的流程，提供了轮廓选择、绘制草图、修剪、边角管理和文档记录等功能，最终帮助用户轻松地将设计从概念转化为制造。

一如以往，谢谢阅读，快乐阳光！——solidworks代理商（SOLIDWORKS 2024）
