3DEXPERIENCE:可靠的数据、透明的结果 - 云后处理实践
更新时间:2024-5-8 11:34:45  游览人次:141   【打印此页

3DEXPERIENCE:可靠的数据、透明的结果 - 云后处理实践

文章来源:solidworks代理商-卓盛信息



每个数字分析的目的是验证强度工程师感兴趣的结果。在业务或技术会议上的有效工作、可靠的安全验证和清晰的演示中,有效导航界面、使用多种工具和创建适当的可视化的能力至关重要。在 DPS,我们相信这样的原则:分析师应该能够百分百投入到工作中,并且不应该受到不直观的软件的阻碍。这是指导在 3DEXPERIENCE 云平台内创建专用后处理应用程序的方法!南通solidworks

1、复合材料游艇船体

例如,考虑游艇船体的复合结构。为了显示平台的灵活性,仿真结果将从扩展名为 .odbAbaqus 输出数据库)的外部文件导入。尽管典型的复合材料竞赛游艇的特点是层的不对称排列(有意的简化),但所分析的模型被视为相对于平面对称。该结构的两端均受到支撑,并承受静水压力以及来自桅杆和前支索重量的力。

1船体一半的几何形状以及负载的图形表示

2. 将结果导入平台

我们通过使用指南针搜索“Physics Results Explorer”应用程序开始练习,该应用程序旨在验证数值计算的结果(不仅是结构性的,还包括流体力学或塑料注射模拟领域的结果)。让我们为结果命名,以便将来可以轻松找到它们,然后使用确定按钮进行确认。solidworks价格

2使用界面左上角的指南针完成平台导航



现在可以通过拖动到界面来传输 .odb 扩展名中的结果,也可以使用工具栏中提供的导入结果工具导入。在导入对话框中,系统操作员可以定义单元的排列和适当的空间方向。在本例中,我们使用强度系统,因此重量以吨为单位,长度以毫米为单位。

3空间方位条件和单位的确定

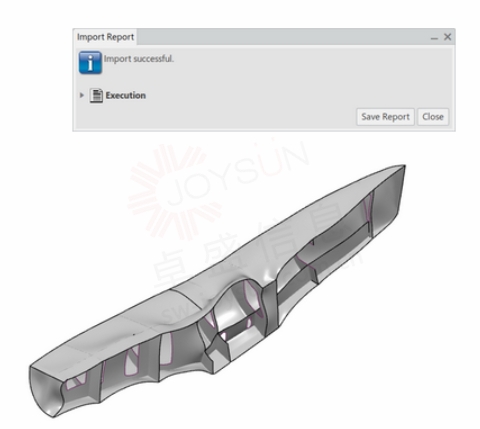

选择确定按钮确认设置后,界面中将出现导入报告窗口以及变形模型显示。

4显示变形模型(无值)

3. 后处理

首先,我们要验证在构建离散模型阶段定义的各个横截面。我们可以使用颜色代码图工具来完成此操作,该工具包含一组预定义的基于颜色的显示设置。用户还可以创建具有不同图形属性(例如不同的透明度设置或变形比例)的新的非标准地图。购买solidworks

5每个定义的横截面都用不同的颜色标记



让我们仔细评估所考虑的船体分区之一的应力状态。为此,我们首先选择新的等高线图工具,在其中定义新地图的标题、分区上所需的图层、要显示的值及其组件。在这种情况下,它将是应力张量矩阵中的第一个分量 (11)。确认后,系统操作界面如下图所示。

6机身分区之一上应力张量的第一个分量 (11) 的显示



您会注意到所呈现的结果仍然显示在整个装配体的上下文中。为了改变这一点,我们将使用另一个有用的工具:显示组。作为上述功能的一部分,用户可以自行决定以各种配置隐藏/显示各个部分/对象//元素类型。在这里,我们将选择与正在验证的分区关联的先前创建的元素组之一。选择面板顶部的替换所选选项后,干扰分区视图的其余组件将从界面中删除。solidworks官网

7显示组工具



通过使用功能管理器(即操作管理器,这是一个通用工具,包含有关设置历史记录和创建的结果的信息)或双击显示的地图,我们可以更改其定义。例如,这些可能是所选图层的变化,如照片中所示

8两个不同层的应力张量的第一个分量(11 - 第一方向的法向应力)



然而,3DEXPEIRENCE 数字平台可让您更深入地了解!系统操作员可以使用“Ply Stack Plot”工具分别验证每个有限元的铺层。选择元素后,我们可以访问设置和显示范围。例如,用户可以可视化各层或每层上材料的方向,同时验证指定的厚度。

9分区上各层排列的验证



通过从层堆栈图窗口的右上角选择突出显示工具,操作员还可以可视化整个层上的纤维方向。正版solidworks

10各层纤维的取向



让我们再讨论一个主题,即创建平面图。这里,将考虑在一个用户定义的点处应力张量的第一分量穿过厚度的过程。 3DEXPERIENCE 分析工具不仅允许您根据历史或现场数据创建 XY 图表。使用表达式工具,我们可以分析一个变量作为另一个变量的函数的过程。这满足了各个行业的个性化需求(例如,在验证橡胶金属套管或确定在风中摆动的杆的刚度时需要概述传递力和位移之间的关系)。

11应力张量分量穿过厚度的过程



最后,记住复合组件验证的性质,让我们绘制所有组件上应力张量的第一个组件的包络线。我们可以使用信封工具来完成此操作,如下所示。南通solidworks

12应力包络线的定义


13整个模型的按层显示(顶部)和调整显示比例的应力包络线(底部)



在分析所考虑的模型的背景下,锦上添花将是穿越应力包络线的交互式飞行。除了众多可以全面验证结构并深入内部的工具(横截面、显示组等)之外,可以与 VR 眼镜配合,从而将后处理提升到一个新的水平。



一如以往,谢谢阅读,快乐阳光!——solidworks代理商SOLIDWORKS 2024
