SOLIDWORKS 2D CAD 文档中的中心标记

文章来源：solidworks代理商-卓盛信息

中心标记是标记圆或圆弧中心并描述几何尺寸的绘图元素。使用中心标记工具，我们可以在圆形边缘上创建中心标记或中心点。中心标记线也可用作尺寸参考。solidworks官网

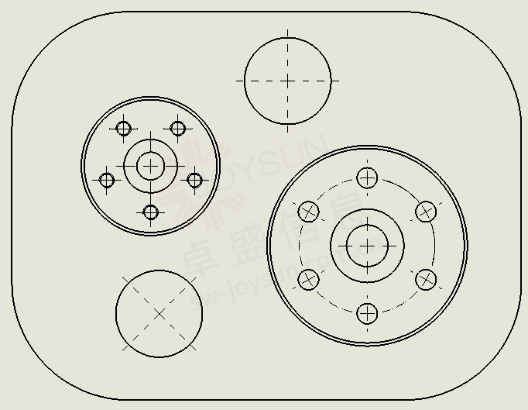

中心标记可以以三种不同的选项显示，例如：

单中心标记

线性中心标记

圆形中心标记

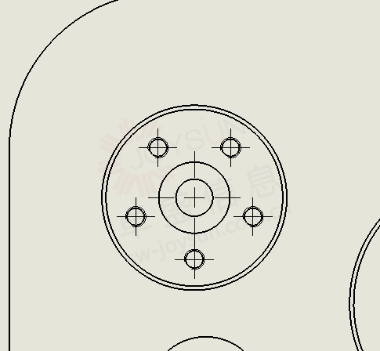

线性中心标记选项允许我们根据坐标系的水平轴和垂直轴为以线性模式创建的一组操作插入标记。

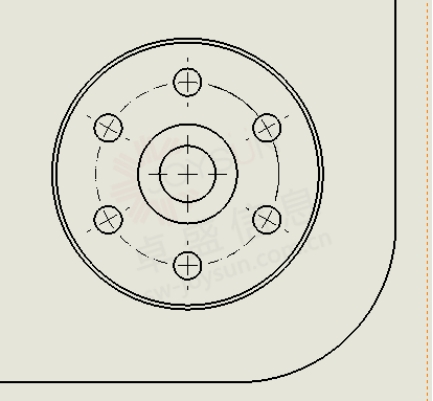

“圆形中心标记”选项为沿径向方向以圆形图案创建的一组特征插入标记。

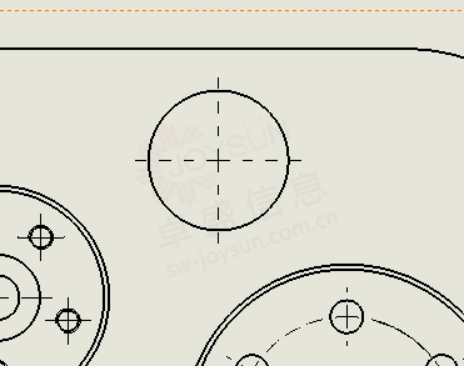

单个中心标记根据我们的选择，根据水平/垂直轴或以给定角度插入各个元素的标记。默认选择圆形元素会插入与坐标系水平和垂直方向一致的标记。正版solidworks

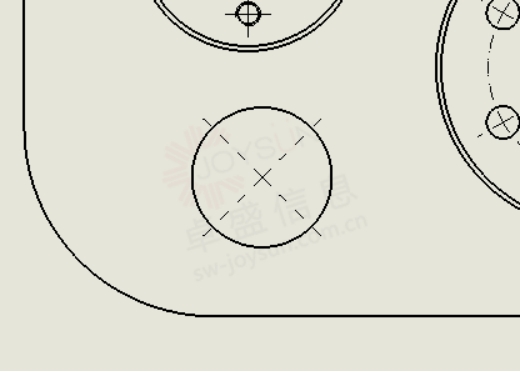

如果我们希望以给定角度插入轴，请在“属性管理器”的“角度”部分中输入旋转值。

结果，中心标记将被设置为相对于坐标系的水平轴的给定角度。

例如，要在同一视图中显示角度标记和单个中心标记，请对这两种类型使用中心标记工具两次。江苏solidworks
