是否可以使用各个尺寸之间的固定距离进行尺寸标注？ Solidworks 程序在这方面提供了许多设施。它们涉及模型元素和使用智能尺寸以及其余非导入尺寸组的尺寸标注。

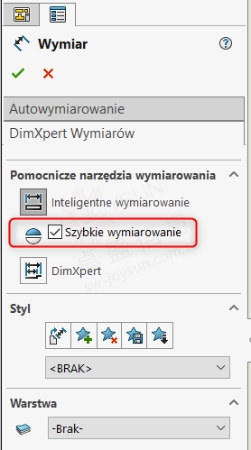

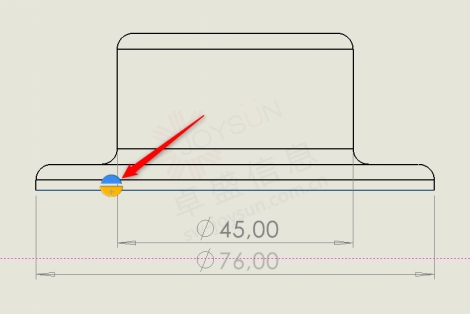

第一个有用的选项是使用智能尺寸时可用的“快速尺寸标注”。所选选项允许您调用根据插入尺寸的可能性分为多个区域的选择圆。通过单击其中一个区域，尺寸将根据标准自动插入并调整到边缘或现有尺寸。江苏solidworks

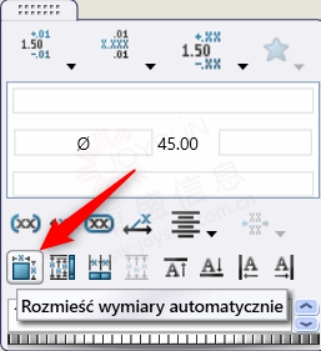

另一个更通用的选项是自动排列尺寸。要使用该选项，请选择尺寸，然后单击图标，如下图所示。

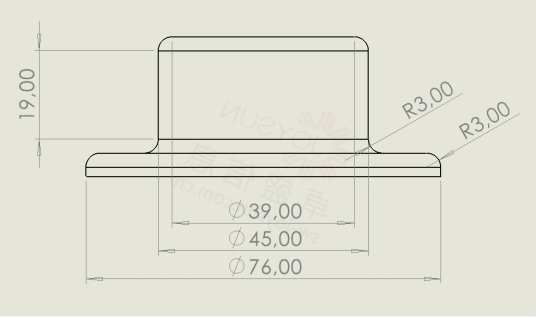

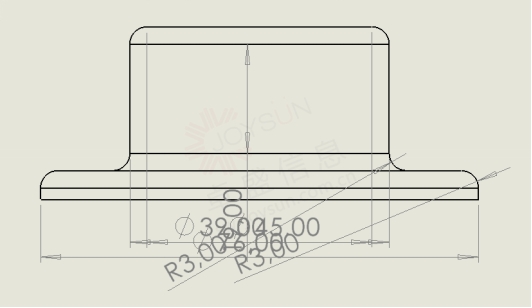

将打开一个窗口，允许您修改尺寸、对齐尺寸并插入公差。一种选项是自动排列尺寸。它允许自动排列尺寸。在大量“重叠”维度的情况下，这是一个显着的简化。

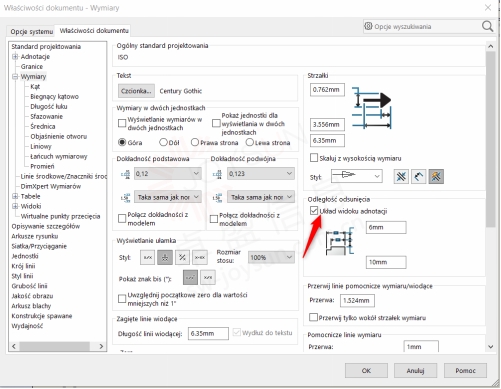

Solidworks 提供编辑尺寸标注设置的功能。为此，请转到选项 -> 文档属性 -> 尺寸。您可以在此处定义尺寸的常规设置，并指定特定类型尺寸标注的选项，例如弧长、倒角和尺寸链。允许您定义尺寸之间自动距离的选项是“偏移距离”->“注释视图布局”。solidworks价格
