使用模型装配设计应用程序在 3DEXPERIENCE 平台上加速仿真建模

文章来源：SOLIDWORKS代理商-卓盛信息

随着越来越依赖仿真来加速产品创新，我们需要强大的工具来快速设置有限元模型。模型装配设计是一款可用于3D EXPERIENCE 平台上的模拟角色（例如结构性能、结构力学和耐久性角色）的本机应用程序，可让您自动创建有限元模型。该应用程序还充当3D EXPERIENCE 平台应用程序和3D EXPERIENCE 平台外部的外部数据之间的桥梁。江苏solidworks

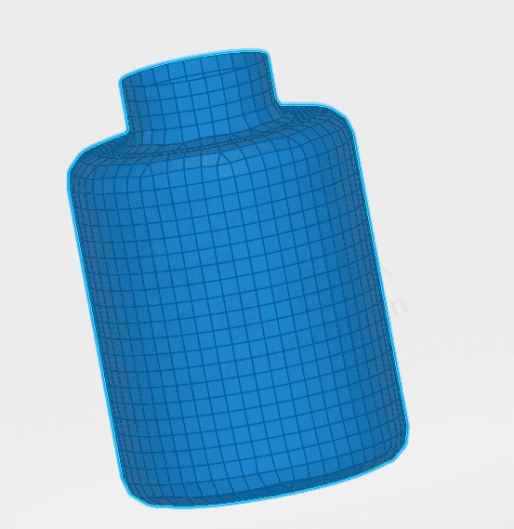

根据产品结构的类型，您可以使用模型装配设计来创建模拟建模的公式或流程。当产品结构修改时，可以重复使用该公式来更新模拟数据。FEM可根据需要拆卸，以调整产品结构。模型装配设计应用程序提供了管理有限元模型和网格创建的功能，包括自动 FEM（有限元方法）、生成和审查指示网格质量的 FEM 报告。

它还允许创建抽象形状来修改模拟研究的几何形状，独立于原始几何形状，例如提取中间曲面并定义整个组件的网格划分规则。这允许用户将数据移入和移出外部仿真表示，控制外部仿真的并发设计更改，并将生命周期管理应用于外部仿真中的文件。solidworks价格

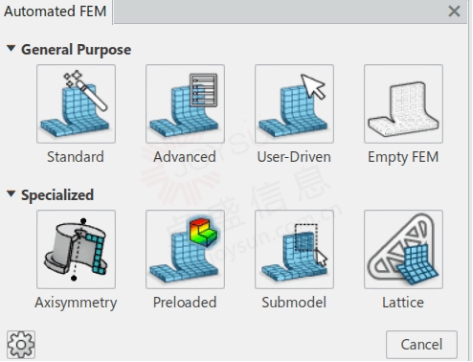

自动化 FEM 是模型装配设计应用程序的主要功能之一。自动化 FEM 提供通用和专用方法来创建零件和装配体的组装有限元模型。

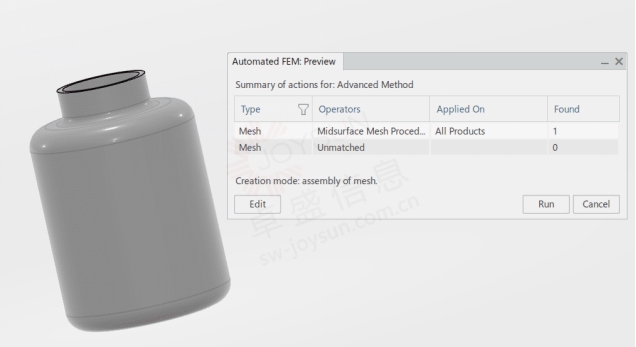

标准 FEM 方法使用基本输入参数（例如网格类型、元素顺序等）管理多个实体的实体和曲面网格，而高级 FEM 基于装配体中组件的自定义网格程序提供更高的控制。

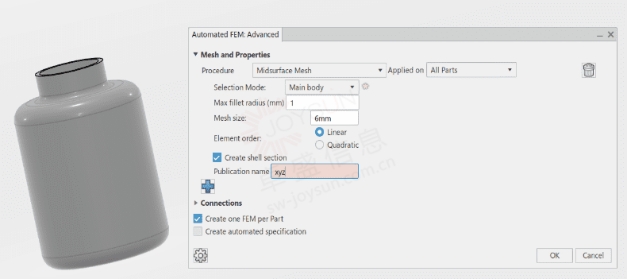

自动化 FEM – 高级选项

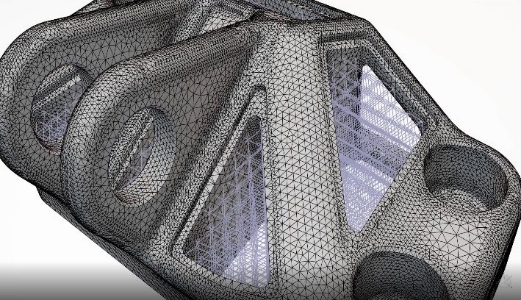

专业的自动化 FEM 方法包括用于生成 2D 轴对称表示的轴对称建模、用于高级多尺度多级仿真的子模型选项、用于使用晶格设计应用程序创建的增材制造设计的晶格 FEM。

预加载的自动化 FEM 允许您使用 FEM 和先前运行的模拟研究结果中的相关数据生成新的模拟。当要将先前分析的变形和应力用作其他顺序分析的起点时，这非常有用。典型的应用是铸造、深拉工艺、热处理或装配操作，其中制造过程的模拟已完成，并且这些操作产生的应力将包含在压力容器加载或故障测试等下游分析中。购买solidworks

通过选择上游仿真结果的步骤和增量来创建预加载的 FEM，并反映设计的真实状态。它保持与原始模型状态的连接，您可以仅使用测试步骤和条件来定义新的模拟。

此功能允许您重复预加载的 FEM 过程，以创建相互依赖的多个模拟链。此外，您可以使用链接来完成需要不同求解器的分析。例如，您可以运行静态模拟，然后运行显式动态模拟，然后再运行另一个静态模拟。solidworks官网

我们希望您可以利用其中一些工具，通过仿真建模3D EXPERIENCE 的统一协作环境来提高流程效率，从而推动产品创新和质量。
