使用新坐标系导出模型

文章来源：SOLIDWORKS代理商-卓盛信息

我们经常与不同的供应商和客户合作，他们不一定需要使用相同的软件，然后我们必须将我们的模型或装配体导出为中性格式。您可能遇到过这样的问题：在其他软件中导出和加载我们的模型时，我们的模型在坐标系中具有不同的参考，例如，我们模型的长边沿 Y 轴定向，而在其他软件中它沿着 Z 轴。那么我们能用这样的东西做什么呢？好消息是每个 SOLIDWORKS 用户都可以创建自己的坐标系，用于导出文件。SOLIDWORKS价格

第一步是创建一个新的坐标系。在“操作”选项卡中，我们选择“参考”->“坐标系”。

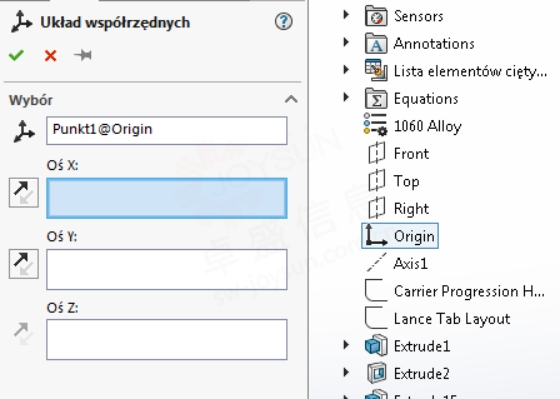

下一步是选择新系统的连接点。

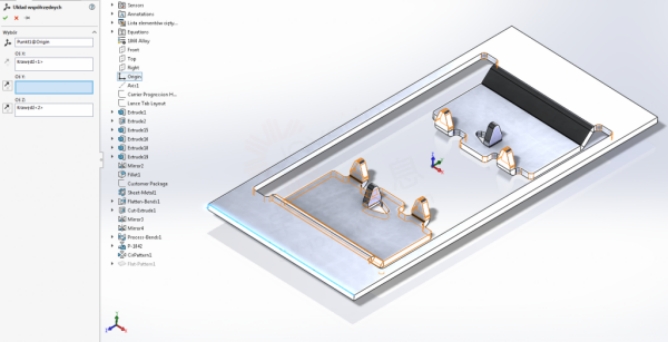

现在我们选择模型的边缘，这将定义 X、Y 和 Z 轴的方向。

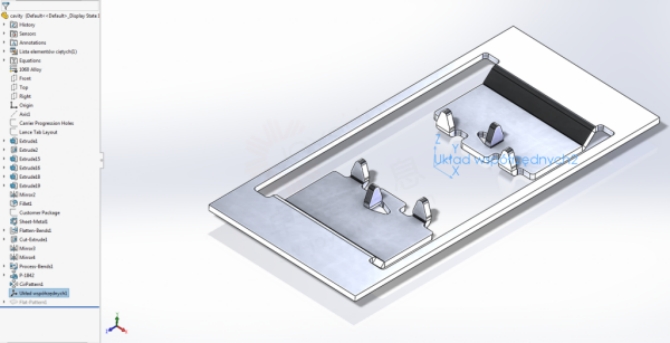

最终结果是一个新的坐标系。请注意新坐标系中的 X、Y 和 Z 方向与默认坐标系的比较。

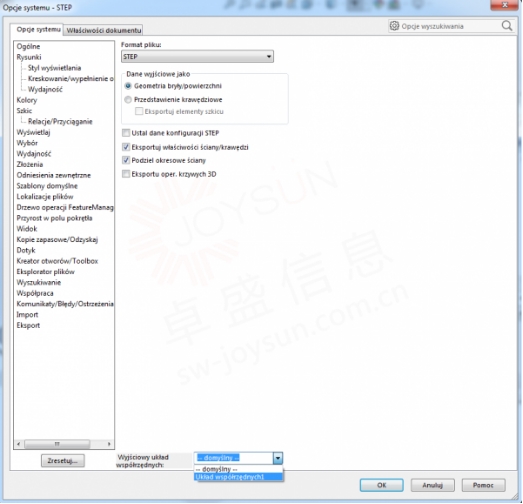

要使用新坐标系导出模型，请选择“文件”->“另存为”，选择文件类型并使用“选项”按钮。然后，在底部选择一个新的坐标系。购买SOLIDWORKS

就这样！现在您可以通过这种方式保存任何模型。
