SOLIDWORKS 中的特征范围是什么以及如何使用它?
SOLIDWORKS中的特征范围使您能够将特征定位到多实体零件中的各个实体。当检测到多体零件时,许多功能都附带此选项,并且它在加法和减法操作中都很有用。该选项可用于通过基本命令创建复杂的几何图形来增强您的设计能力。 SOLIDWORKS官网

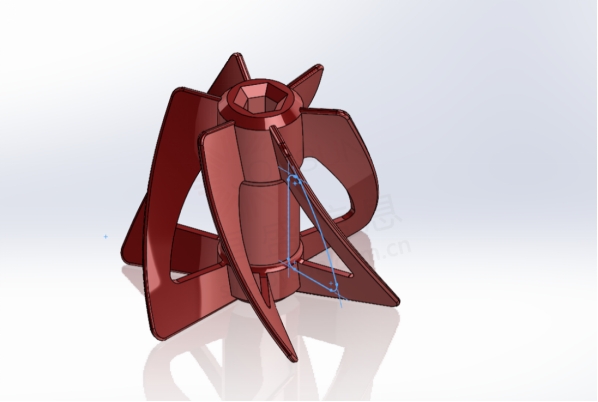

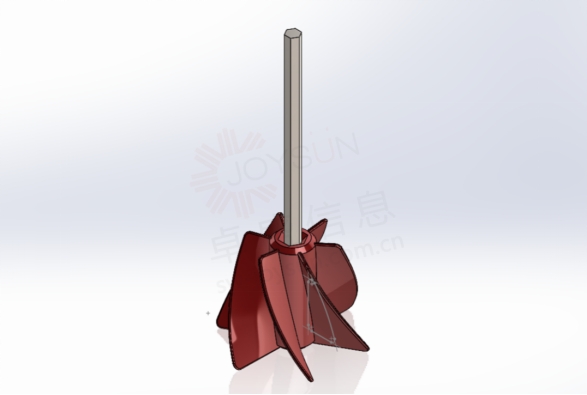

在此示例中,油漆搅拌器附件需要应用切口,但仅应用到六个翅片中的三个。旋转切割将实现我们所需要的,但默认情况下将穿过所有六个翅片,无法控制要忽略哪些翅片。
在 SOLIDWORKS 中手动选择实体
该部件是由通过圆形图案复制的单个翅片设计的。在实体合并之前回滚是第一步,因为特征范围的一个关键要求是目标必须是单独的实体。事实上,您可以将特征范围视为定义应用 该特征的实体的范围。正版SOLIDWORKS

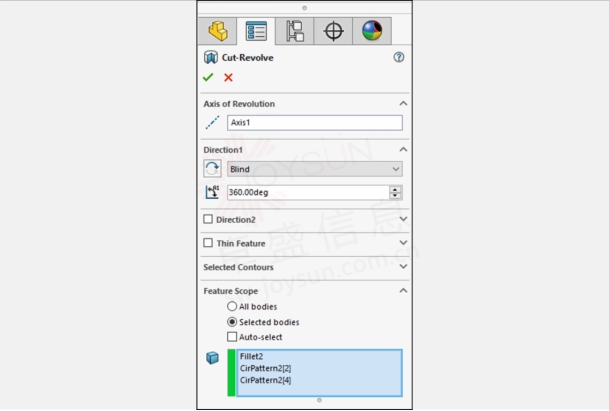

因此,将再次应用旋转切割,但这次特征范围出现在 PropertyManager 中,因为已检测到多实体零件。默认选择为“选定实体”,并选中“自动选择”。要控制目标实体,必须清除“自动选择”,并且必须从图形区域拾取所需的鳍。 江苏SOLIDWORKS

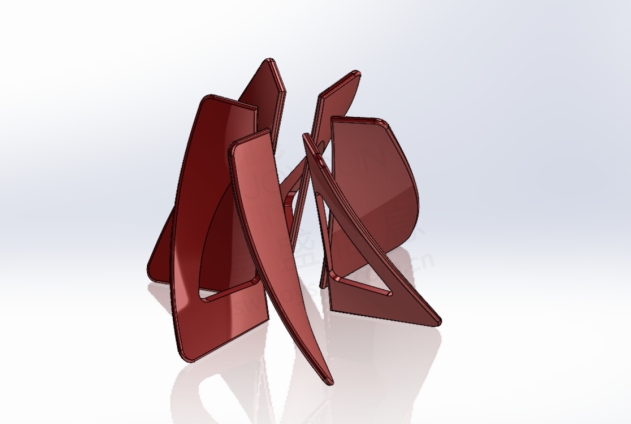

选择框填充了这些选项,接受命令只会导致这 3 个翅片被切割 - 即使其他三个翅片位于该旋转路径中!忽略物体是Feature Scope的关键功能。
自动选择与 SOLIDWORKS 中的所有实体
特征范围内的其他选项 - 所有实体和选中自动选择的选定实体 - 不同之处在于添加到零件时新实体受到的影响。
自动选择将自动选择与其路径相交的实体,类似于默认行为。它还会自动对选择框中的实体进行分组。这很重要,因为选择框的使用导致它与“所有实体”选项不同 - 它应用于所有当前实体。新主体不会受到该功能的影响。SOLIDWORKS价格

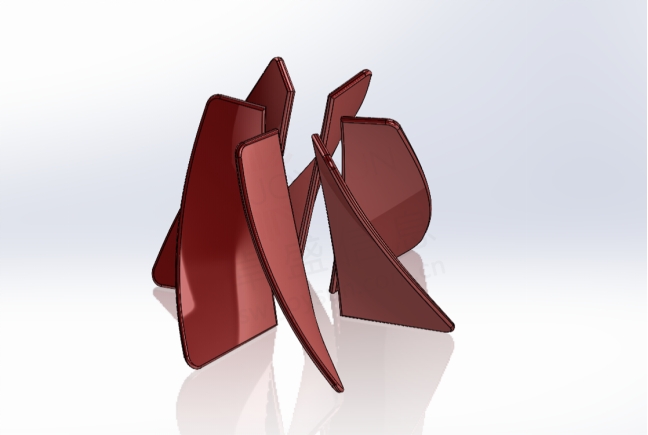

下图显示了在打开自动选择的情况下切割的六个油漆混合器翅片,然后通过编辑圆形图案添加了两个翅片。
“所有实体”选项以与其路径相交的所有实体为目标,并在每次重建期间检查新实体 - 新实体将受到该功能的影响。请注意,这会导致处理时间更长。

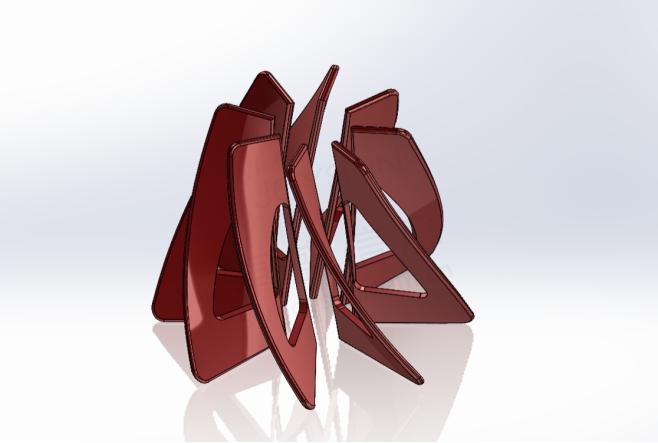

下图显示了在选择“所有主体”的情况下切割的六个油漆混合器翅片,以及通过修改圆形图案添加的两个翅片。
请记住,虽然此示例显示了旋转切割,但许多特征都包含特征范围,包括诸如凸台拉伸之类的材料正操作。购买SOLIDWORKS
