SOLIDWORKS Simulation 中的趋势跟踪

文章来源：SOLIDWORKS代理商-卓盛信息

SOLIDWORKS Simulation中的趋势跟踪参数允许您在进行更改时预览模拟结果。基线是根据初步结果定义的。修改：模拟参数、几何形状或配置后，重新启动研究将添加迭代结果。生成的跟踪图表使您可以查看值的变化情况，趋势日志会生成迭代过程中跟踪数据的 Word 报告。SOLIDWORKS价格

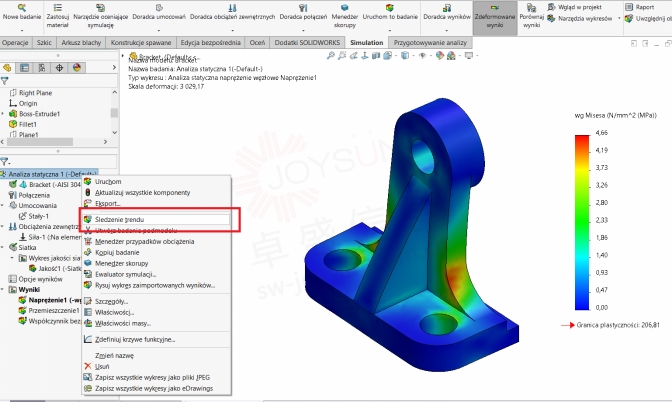

首先，首先运行研究，然后运行趋势跟踪。

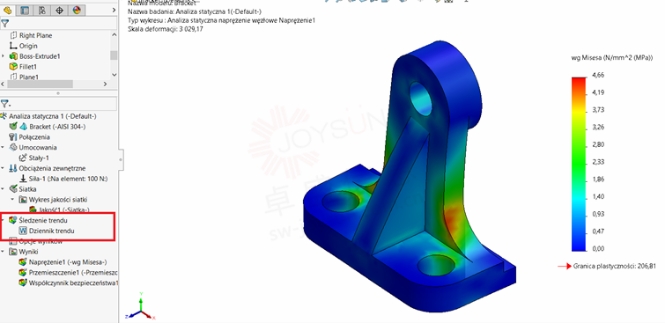

模拟树中出现一个新条目：趋势跟踪器，其中包含一个空的趋势日志文档。

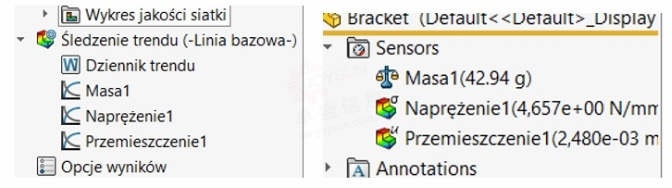

这是第一个基本测试。这就是为什么我们将它们设置为基础。然后将自动生成质量、应力和位移的变化图。相应的传感器也将被创建。购买SOLIDWORKS

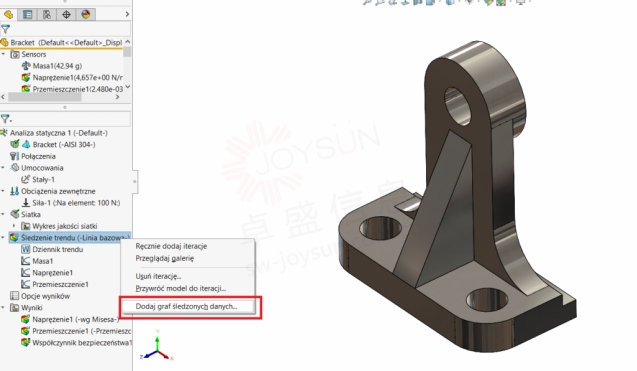

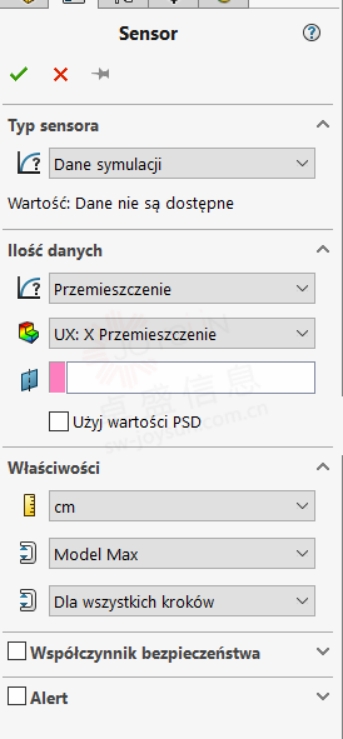

您可以创建其他传感器并将它们添加到趋势中。

从此时起，更改模型几何形状或模拟输入数据后启动的每个测试都将保存为新的后续迭代。

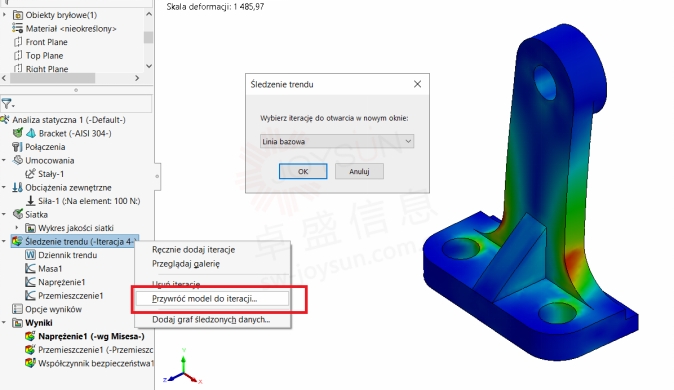

如果出现错误，则可以选择所选的迭代。

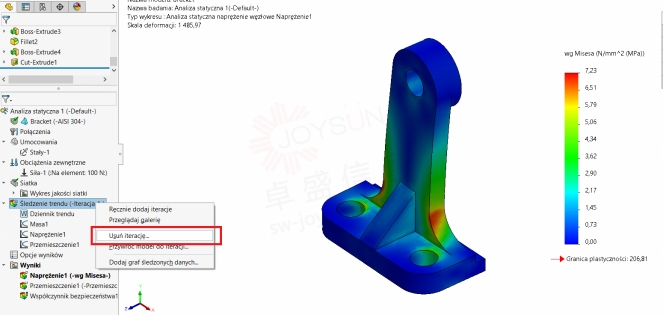

但是，如果我们想从头开始跟踪过程，我们可以重新启动设置。

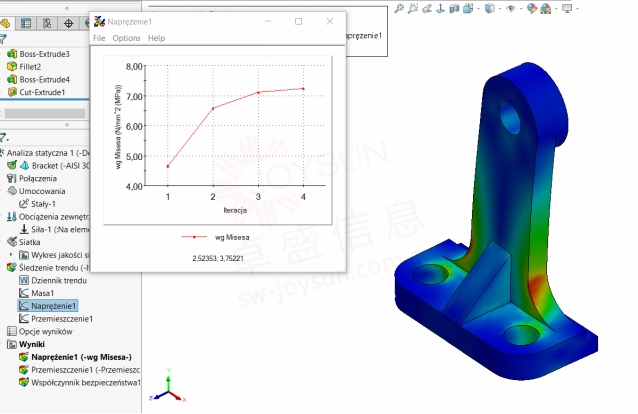

因此，只剩下基线研究，我们可以从中再次跟踪模型分析的变化。运行趋势日志将允许您查看执行的每次迭代的结果。SOLIDWORKS官网
