SOLIDWORKS Flow Simulation 风扇设置应避免的错误

文章来源：SOLIDWORKS代理商-卓盛信息

让我们看一下一些有助于 SOLIDWORKS Flow Simulation 风扇设置的提示。在SOLIDWORKS Flow Simulation 算例中定义风扇时，以下是一些最常见的错误。这些规则适用于外部入口风扇、外部出口风扇和内部风扇。

>忽视使用正确的风扇曲线。使用正确的风扇定义。如果不存在，请使用制造商的规格表在数据库中创建一个新风扇。

>忽视使用正确的风扇几何形状的重要性。所选面的尺寸应与工程数据库中的定义相匹配。

>选择与其他面共面的面作为扇形面。确保风扇面与周围几何体之间存在偏移。

>在风扇面上使用太粗的网格。网格应该足以捕获几何形状。

>阻碍流动。不要对风扇叶片进行建模。

忽略使用正确的 SOLIDWORKS Flow Simulation 扇形曲线和/或尺寸

为了获得有意义的结果，使用正确的风扇定义至关重要。工程数据库中包含大量风扇，但发现您需要的风扇未包含在内的情况并不罕见。如果不包含风扇，您将需要使用制造商的规格表在工程数据库中创建新风扇。为了避免 SOLIDWORKS Flow Simulation 中的风扇出现问题，在研究中使用风扇之前正确定义风扇非常重要。购买SOLIDWORKS

风扇定义的第一个关键信息是风扇曲线。在参考制造商的规格表时，输入风扇曲线。请特别注意规格表中的单位和工程数据库中的单位。

SOLIDWORKS Flow Simulation 扇形曲线

该定义的第二个关键组成部分是风扇的尺寸。参考制造商的规格表，输入正确的外径和轮毂直径尺寸。稍后在创建风扇的几何形状时将使用这些尺寸。

工程数据库直径值

忽视使用正确风扇几何形状的重要性

用于定义风扇的几何形状应与工程数据库和制造商规格表中的定义紧密匹配。

流动模拟风扇几何形状

使用工程数据库中的尺寸创建匹配的风扇几何形状。外径和内径应在用于定义扇面的几何形状中正确表示。

选择与周围面共面的面

避免选择与周围面共面的面。

风扇几何形状不好

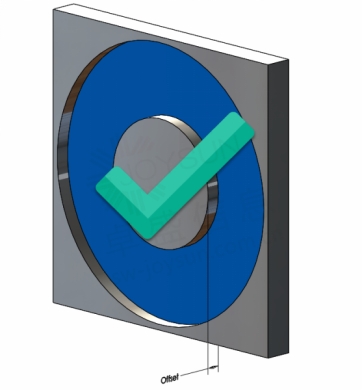

扇形几何好

创建扇形面的几何图形时，分割线特征可能不是最佳选择。分割线功能创建一个与周围面零偏移的面。流体开发人员建议在扇形面和周围面之间设置台阶或偏移。使用简单的挤压切割即可轻松实现这一点。SOLIDWORKS官网

在风扇面上使用太粗的网格

扇面的默认网格可能不够。检查并确保面上有足够的网格元素来捕获几何体。可能需要向用于定义风扇的面添加网格控件。

风扇太粗

扇得更好

良好的网格

风扇气流受阻

不要对风扇叶片进行建模。仅当使用旋转参考系时才需要对风扇叶片进行建模，并且不会用于查看通过较大组件的流动。如果风扇模型已经有风扇叶片，并且它们位于阻碍风扇面流动的位置，则应通过删除或切除阻碍的几何体来移除叶片。正版SOLIDWORKS

结论

希望上述提示能够帮助您在使用 SOLIDWORKS Flow Simulation时避免任何不必要的麻烦。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
