如何在 SOLIDWORKS 中混合角

文章来源：SOLIDWORKS代理商-卓盛信息

由于几何条件的原因，在SOLIDWORKS中建模时，某些角可能不会以符合设计师原始设计意图的方式混合。在这些情况下，人们可能必须自己手动创建混合角。

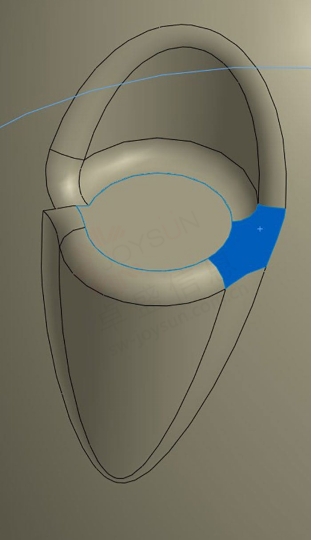

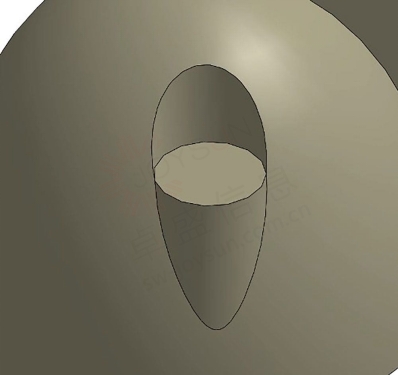

在此示例中，从圆形面创建了圆形拉伸。乍一看，相交角似乎没有任何问题，但是，将圆角应用于特征的外边缘会产生错误。特征专家工具可以很好地解决错误，同时使用附加圆角重新创建角。但端角光洁度可能与使用特征专家工具创建的不同。在这些情况下，可以使用以下工作流程手动重新创建角点。购买SOLIDWORKS

为了重新创建这个角，该零件将首先被转换为曲面体，其中各个面将被删除。完成后，将绘制新的角并将其编织在一起。创建这些角后，将运行填充曲面命令以完成此特征的重新生成。

删除人脸

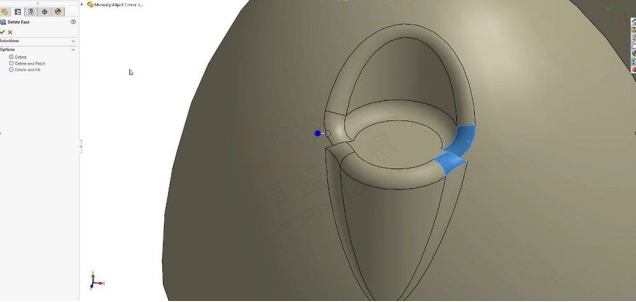

首先，只需删除不符合您设计意图的角面。在此示例中，将删除两个面，而保留其余面，以便稍后对其进行操作。

修剪剩余面

删除不需要的面后，需要修剪剩余面的边缘，以便为填充曲面命令创建平滑过渡。这些边缘可以手动或自动修剪。要手动修剪，只需围绕修剪边界创建 2D 或 3D 草图，然后激活“修剪曲面”命令即可创建修剪。至于自动方法，可以使用“面曲线”或“通过参考点的曲线”等命令来自动创建草图，这也将在“修剪曲面”命令中使用。SOLIDWORKS官网

填充表面

修剪边缘后，即可激活填充曲面命令。这会将闭合轮廓中的所有修剪边缘合并在一起并生成平滑过渡，用户可以完全控制形状。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
