SOLIDWORKS Simulation 中的网格参数

文章来源:SOLIDWORKS代理商-卓盛信息



SOLIDWORKS Simulation仍然使用三角形和四面体网格对实体和曲面模型进行网格划分,但可以通过三种不同的方案来完成模型的自动网格划分。它们已更新为在 CPU 上使用多个内核以及所有可用的网格划分方案。每个方案都有不同的网格参数选项:标准网格、基于混合曲率的网格和基于曲率的网格,这将影响其构造方式。江苏SOLIDWORKS

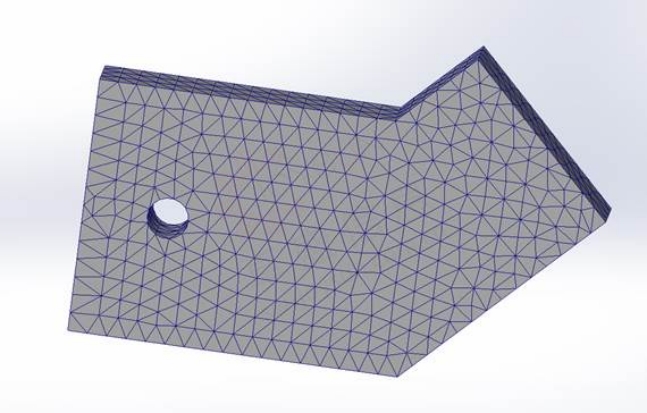

标准网

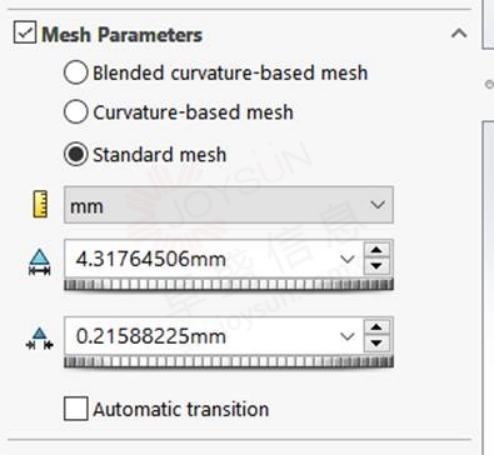

标准网格参数

该方法使用Voronoi-Delaunay网格划分方案进行后续网格划分操作。标准网格仅支持多线程体积网格划分。

全球规模

设置全局平均元素大小。软件根据模型体积和表面积建议默认值。

宽容

设置公差值。该程序将网格公差值计算为以下最小值:

用作默认值的全局元素大小的 5%

为网格控制中的网格控制定义定义的最小网格元素尺寸的 30%

如果该值小于网格控件中的默认网格容差值,则使用用户定义的网格容差

如果两个节点之间的距离小于该值,则节点将被合并,除非它是接触边界。调整公差可以帮助解决一些啮合问题。例如,如果由于自由边而导致网格划分失败,则增加公差可以解决问题。SOLIDWORKS价格

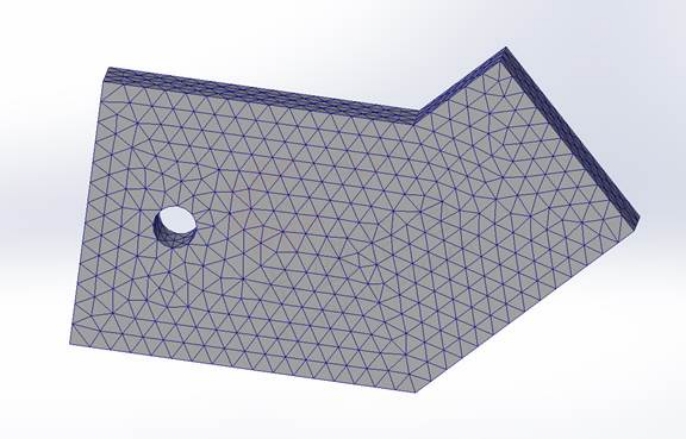

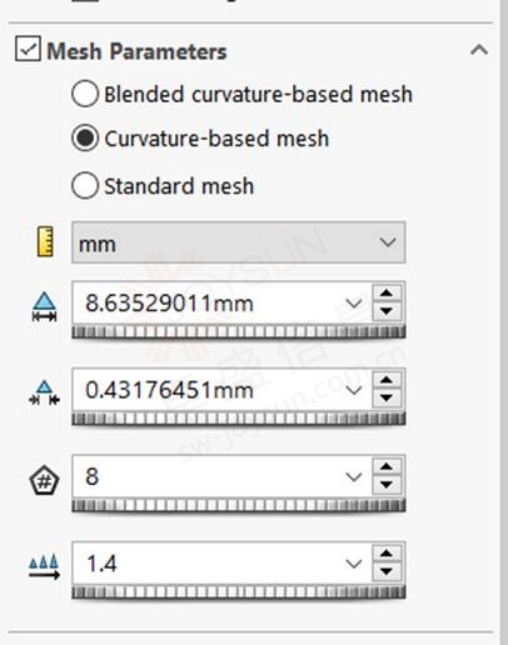

基于曲率的网格



网格生成器会自动在较高曲率区域创建更多单元,无需网格控制。基于曲率的网格划分器支持装配和多体零件的多线程曲面和体积网格划分。这些选项与基于混合曲率的网格类似,如下所述。购买SOLIDWORKS

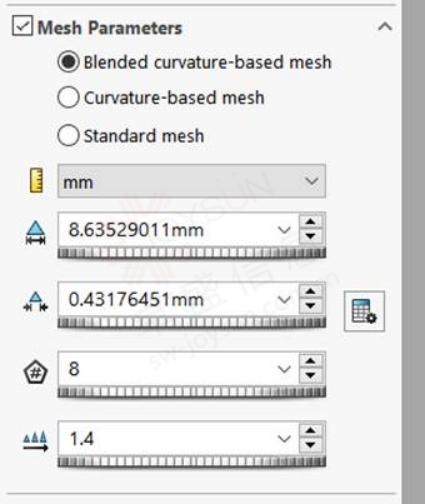

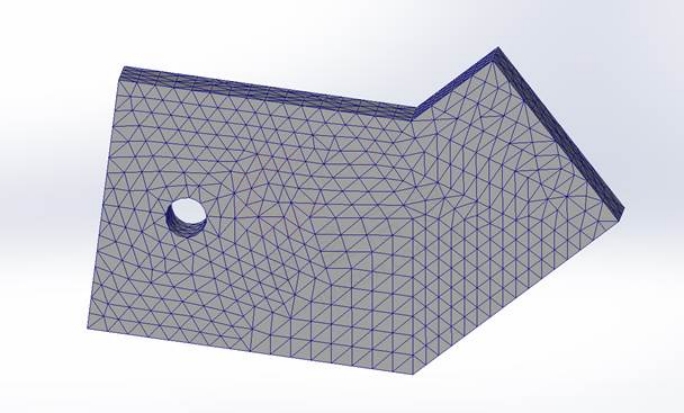

基于混合曲率的网格



 该网格生成器会自动使单元大小适应几何体的局部曲率,以创建平滑的网格图案。基于混合曲率的网格器是新模拟算例的默认网格器。对于无法使用标准或基于曲率的网格划分器进行网格划分的模型,可以使用基于混合曲率的网格划分器。在某些情况下,基于混合曲率的网格生成器可以克服网格故障,与标准或基于曲率的网格生成器相比,在雅可比值和长宽比较低的情况下生成具有更高质量元素的实体网格。

最大元件尺寸-最大单元尺寸用于具有最低曲率的边界。

最小元件尺寸-最小单元尺寸用于具有最高曲率的边界。

圆中的最小元素数-通过适合假设圆的最小元素数确定元素大小。

对于基于混合曲率的网格器,计算的元素大小必须介于最大元素大小和最小元素大小之间。对于基于曲率的网格生成器,即使计算的元素大小超出最大元素大小和最小元素大小定义的范围,也会强制执行此设置。SOLIDWORKS官网

元件尺寸增长率-指定从所有方向的高曲率区域开始的全局单元尺寸增长比率。网格划分时可以增加或减小单元尺寸。

一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商SOLIDWORKS 2023
