钣金边角处理

文章来源：SOLIDWORKS代理商-卓盛信息

我不久前了解到（我可能会补充说，这是一种艰难的方式），当涉及到钣金和制造时，要使拐角尽可能闭合。这是必要的，因为它将减少所需的焊接和填充量。如果时间就是金钱，那么当我刚开始设计时，我就浪费了很多时间。我想向您展示一个隐藏在显而易见的复选框，它可以改变您制造零件的方式。SOLIDWORKS价格

钣金边角处理

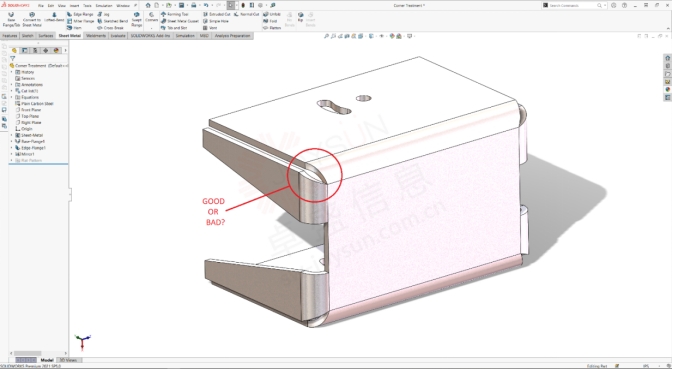

看看这个简单的部分，但更具体地关注角落以及它们的闭合程度。现在，这是认为零件在焊接前是完美的。在弯曲之前，平面图案是什么样子的？

钣金平面图案

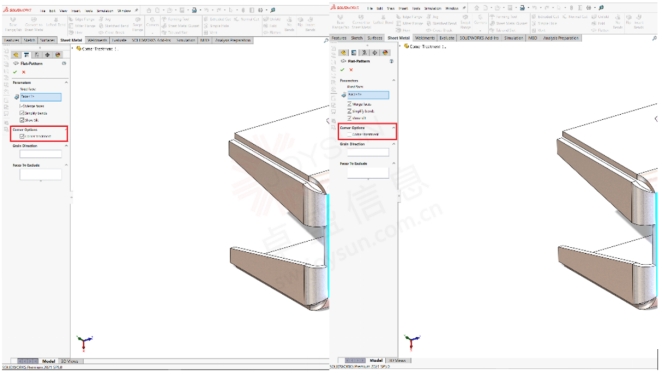

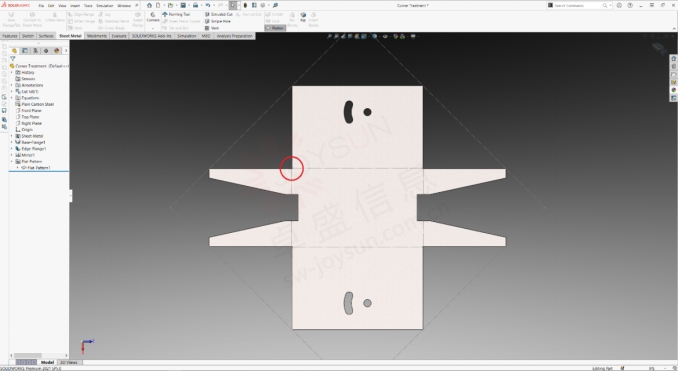

这是我打开角处理的平面图案。要编辑角处理，请右键单击平整图案文件夹下的平整图案。角选项是第二组选项，只有一个复选框可以打开或关闭。购买SOLIDWORKS

边角处理选项

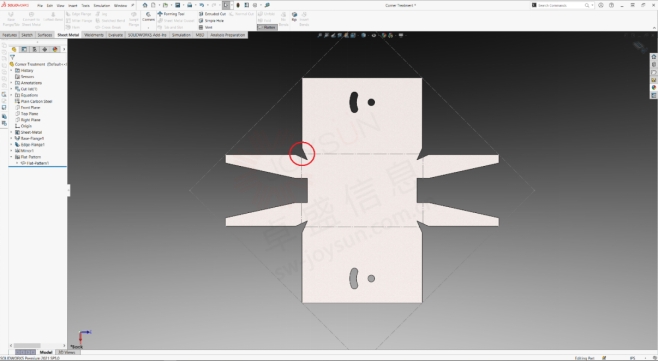

这是我关闭角处理后的平面图案。

关闭角处理的平面图案

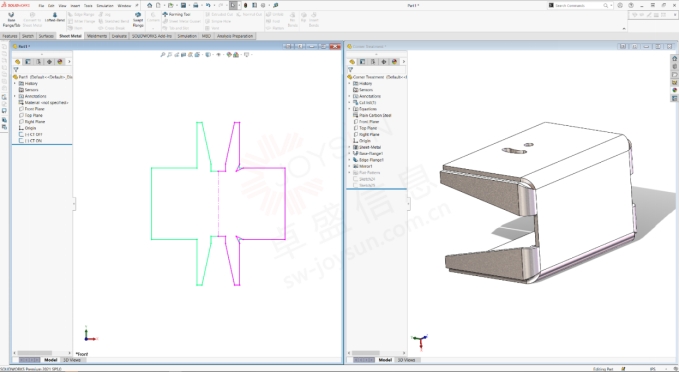

我从两套公寓复制了草图以进行比较和方便查看。粉色草图表示角处理关闭，绿色草图开启。角处理上有更多的 90° 形状，现在它有更多的材料，其中粉红色草图（CT 关闭）有一个尖角的角。SOLIDWORKS官网

边角处理打开（绿色）与关闭（粉色）

这里有两种理论，是的，更多的材料意味着更少的焊接填充。但是，具有更锐角的材料越少，撕裂材料的程度就越小。这也可能会减少角落的变形或凸起。打开或关闭钣金角处理可能取决于您的材料、制造机械和工艺。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
