释放 SOLIDWORKS 异型孔向导的强大功能

文章来源：SOLIDWORKS代理商-卓盛信息

您还在使用“挤出切割”功能在设计中创建孔吗？如果是这样，您可能会错过一个高效的工具：SOLIDWORKS 异型孔向导。无论您是处理简单的零件还是复杂的装配体，这款功能强大的工具都可以让您快速轻松地在设计中创建各种孔。本文我们将仔细研究异型孔向导的功能以及它如何帮助您简化设计流程。SOLIDWORKS官网

自动化的力量！

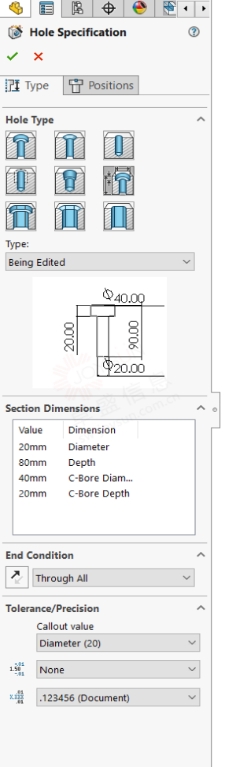

SOLIDWORKS异型孔向导最强大的功能之一是它能够自动轻松地创建标准孔。这包括从简单的圆孔到更复杂的孔（例如沉头孔和埋头孔）的所有孔。您还可以创建自定义孔，例如具有特定直径或螺纹尺寸的孔。为此，只需在异型孔向导中选择“传统孔”孔类型即可。将出现一个下拉菜单，允许您选择所需的孔类型。然后，将出现一个带有孔横截面的图形和一个菜单面板，您可以在其中输入所需的孔尺寸。此外，您还可以指定孔所需的公差。您甚至可以将这些孔添加到您的收藏夹中，以便在未来的设计中快速重复使用。

控制和精度有保证！

异型孔向导的另一个重要功能是可以轻松定位孔。孔的中心通过 3D 草图定位，允许您使用熟悉的草图工具（例如构造线、尺寸和关系）来完美定位孔。这可以为您节省大量时间和麻烦。此外，所有孔都是在同一特征中创建的，因此您可以在创建所有孔后轻松编辑所有孔的大小、形状和位置。正版SOLIDWORKS

这在处理复杂设计时特别有用，因为您可以对孔进行更改，而无需一一编辑。除了创建孔之外，SOLIDWORKS 孔向导还允许您为齿轮和轴创建槽。槽的类型和尺寸遵循与孔特征相同的特征。

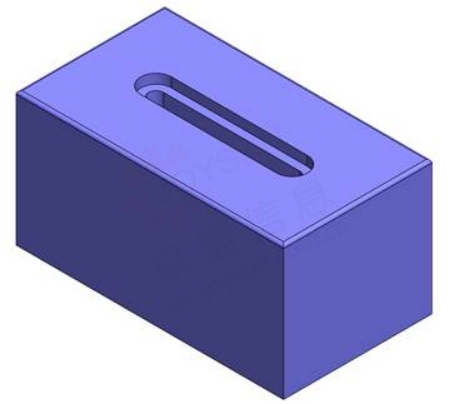

通过异型孔向导创建的槽口

各方面保持一致！

最后，当您对SOLIDWORKS工程图中创建的孔或槽进行尺寸标注时，您可以使用孔标注。这些将使用标准符号自动添加，从而避免您手动添加它们的麻烦。江苏SOLIDWORKS

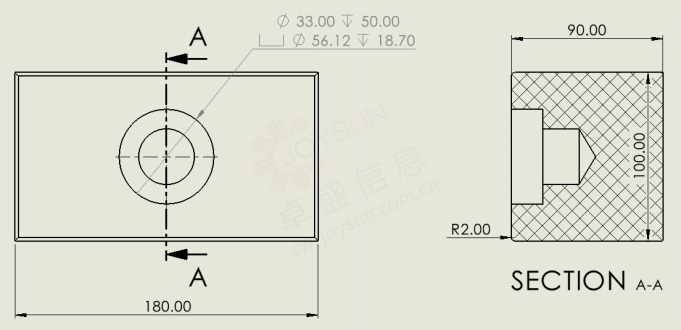

工程图中的自动孔标注

总体而言，SOLIDWORKS 异型孔向导是一款功能强大的工具，可以简化您的设计流程并为您节省大量时间和精力。无论您正在处理简单的零件还是复杂的装配体。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
