通过模板重复使用 SOLIDWORKS Flow Simulation 算例设置

文章来源：SOLIDWORKS代理商-卓盛信息

使用仿真工具进行虚拟产品测试已成为满足产品开发过程不断变化的需求的核心策略。因此，通过捕获和重用仿真数据和过程来提高仿真效率至关重要。当使用SOLIDWORKS Flow Simulation测试不同设计的产品性能时，可以创建项目模板以重复使用分析定义。这将允许用户应用常规设置、全局网格、计算控制选项和单位对话框中的现有数据规范，从而加快执行流体流动和传热分析的过程。SOLIDWORKS官网

模板包含可用作新项目基础的所有常规项目设置。这些设置（问题类型和物理特征、流体、固体、初始和环境流动参数、壁条件、几何和结果分辨率、单位设置）可以在常规设置、计算控制选项、全局网格和单位下指定。

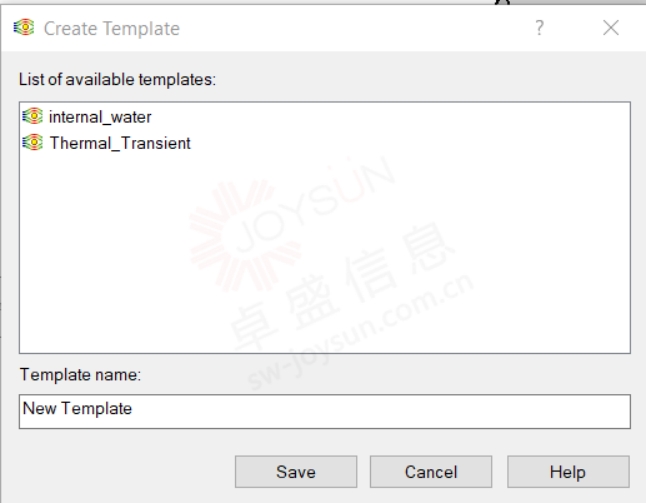

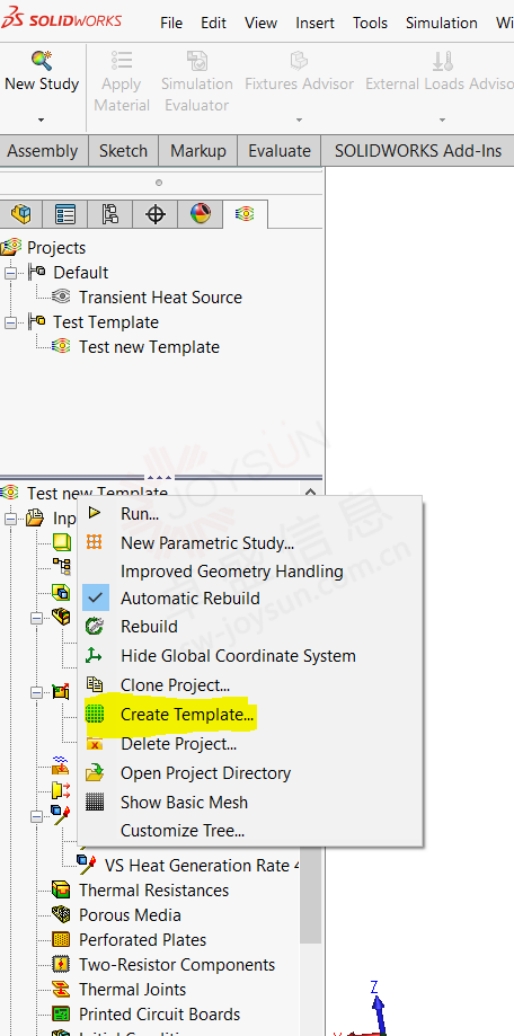

要创建流程模拟模板，用户只需右键单击流程树上的现有项目名称，然后选择“创建模板”或导航到主功能区（菜单栏）以选择工具 > 流程模拟 > 项目 > 创建模板。可以为模板提供唯一的名称。

该模板包含可在输入数据文件夹下指定的项目数据，例如计算域设置、边界条件、目标和各种工程设备模型。正版SOLIDWORKS

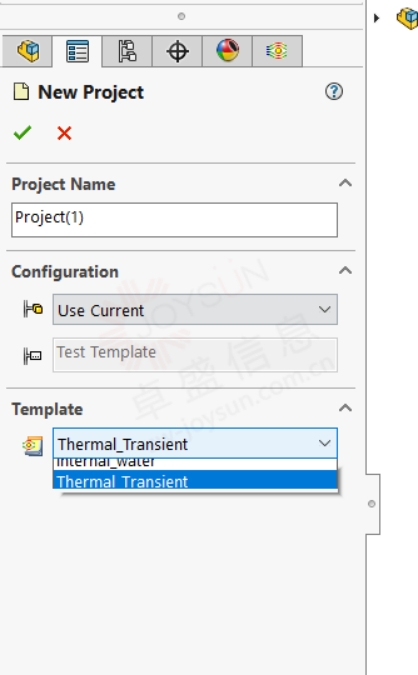

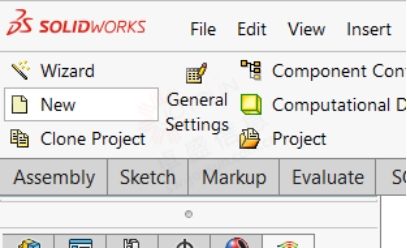

在创建流量模拟项目时，可以通过单击“新建”而不是向导来使用用户定义的模板。输入项目名称后，可以选择所需的配置 - “使用当前、选择、创建新的”。Flow Simulation 使用配置作为项目的几何基础。

在常规设置、计算控制选项、全局网格、单位、新项目所需信息的对话框中可以指定。除了流体流动分析项目数据之外，模板还可以包括结果处理功能。

虽然克隆 Flow Simulation 项目允许用户将项目设置复制到同一实体模型的不同配置，但模板可用于任何实体模型。显然，当模型中的零件不同时，就必须修改定义。使用模板重复使用仿真数据将加快不同设计的流体流动分析。快速设置多个流体流项目后，它们可以根据需要同时运行（批量运行）。江苏SOLIDWORKS

通过利用SOLIDWORKS Flow Simulation中的这些节省时间的选项，可以实现流体流动或传热仿真的大众化，并使设计人员和非专家也可以使用流体流动分析 (CFD) 模型定义。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
