我们都熟悉为尺寸和尺寸不同的零件创建同一零件的多种配置 - 但在 SOLIDWORKS 中相对的手/镜子零件又如何呢？

在SOLIDWORKS中，我们可以创建从原始模型派生的相反方向零件，而无需重新创建几何体或使用镜像阵列 工具。SOLIDWORKS价格

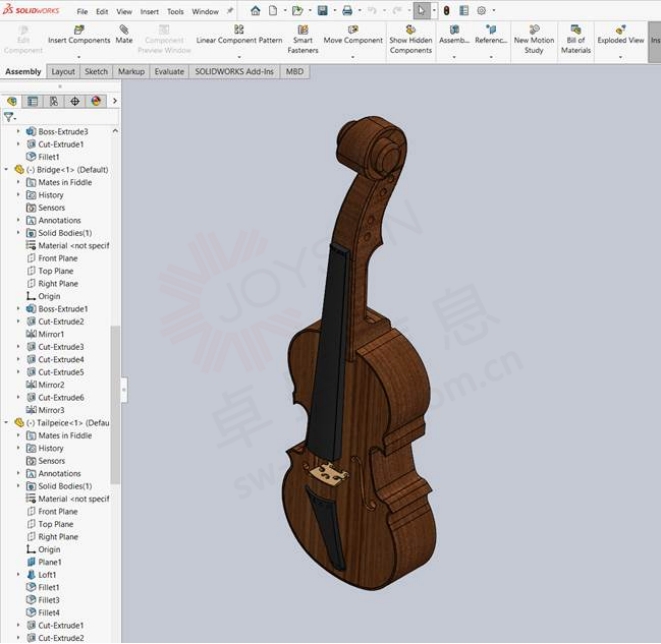

在这个例子中，我们有一个简单的小提琴模型：

小提琴的 3D 模型

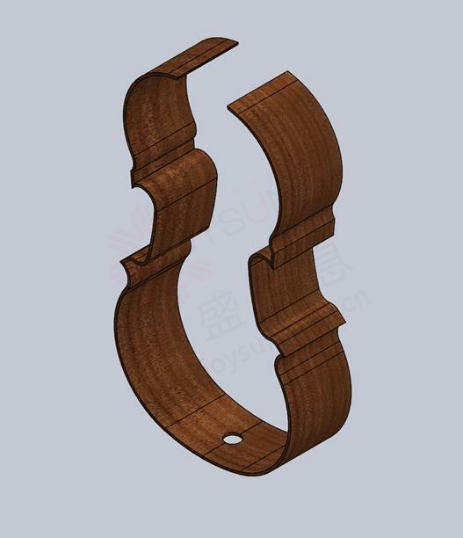

该小提琴上的侧板或“肋骨”在模型的两侧是对称的，并且两侧必须以相同的方式形成。对于 BOM，它还需要另一侧的单独零件号，因此让我们从一侧为另一侧创建一个派生零件。

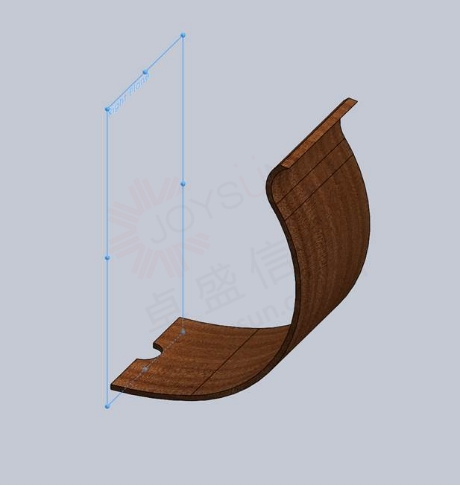

从子装配体中，我们将展示如何创建肋骨组件，重点关注下部肋骨。要在SOLIDWORKS中镜像零件，我们使用“镜像零件”工具来创建镜像派生零件。在打开的零件或文档中，单击模型面或平面以用作镜像零件的参考。

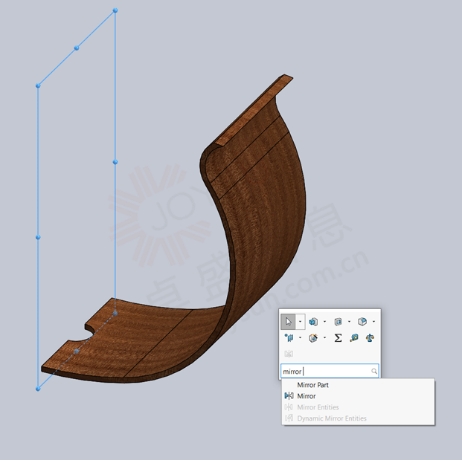

单击 插入 > 镜像零件。（提示：使用S键和搜索功能查找命令）

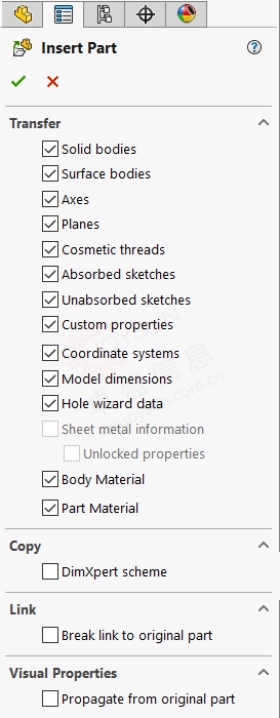

出现一个新零件窗口。将出现插入零件 PropertyManager 。

在传输下，从源零件中选择要包含在相反方向版本中的任意项目组合。您可以包括自定义属性、切割清单属性、草图和模型尺寸等项目。购买SOLIDWORKS

或者，如果您想要独立编辑镜像零件的特征而不影响原始零件，请在 “链接”下单击 “断开与原始零件的链接”。您还可以稍后通过列出镜像零件的外部参考并选择“全部断开”来断开与原始零件的链接 。

注意： 一旦断开原始链接，就无法恢复。

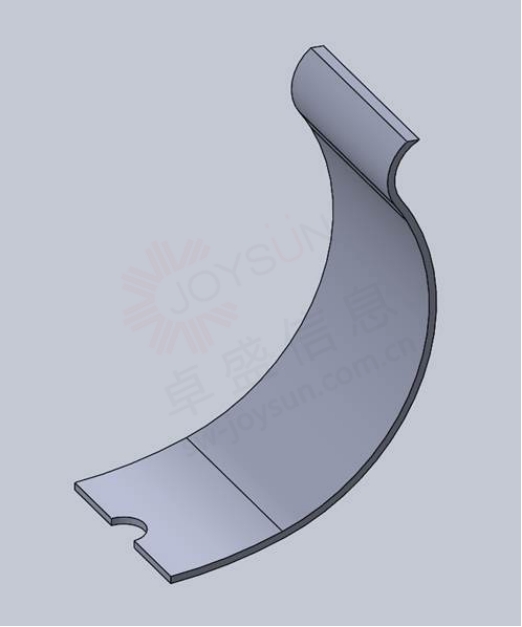

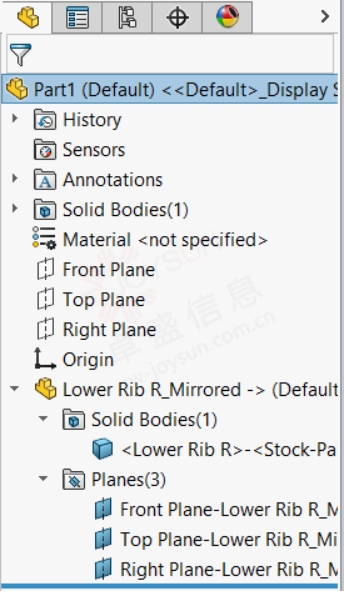

单击 “确定”。将出现镜像部分。现在，您可以在 SOLIDWORKS 中轻松为您的下一个项目创建镜像零件。
