工程图孔标注显示异常
更新时间:2023-5-26 14:03:51  游览人次:201   【打印此页

工程图孔标注显示异常

文章来源:SOLIDWORKS代理商-卓盛信息

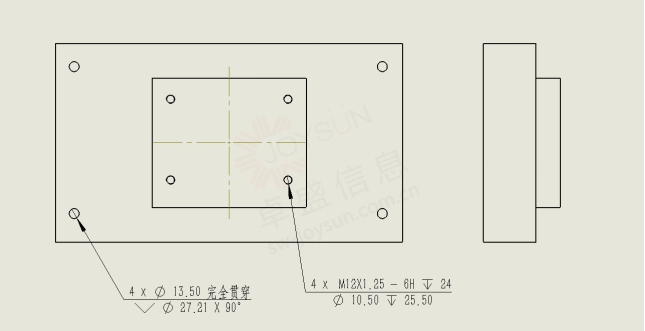

一个正常的孔标注包含 孔的总个数 孔的规格。

那下面我们就说以下会显示的常见异常情况江苏SOLIDWORKS

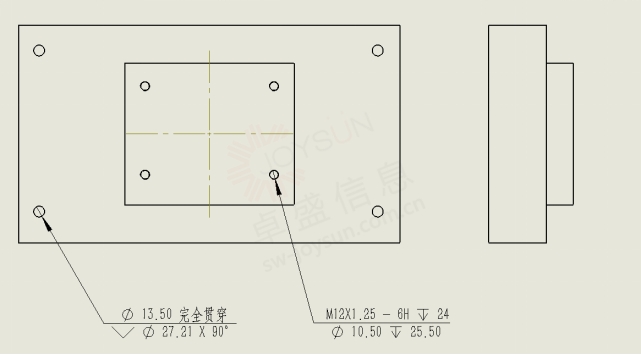

1.添加的孔标注没有 孔的总个数(有的也可能只显示孔的大小,而不显示孔的规格)

2.标注时出现乱码

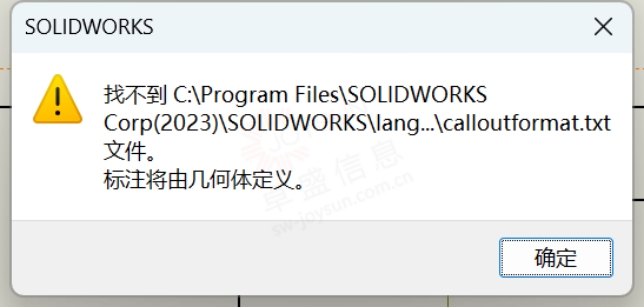

上述情况第一次出现时会有下面的警告

出现这种原因是因为孔的标注格式文件损坏或丢失SOLIDWORKS价格

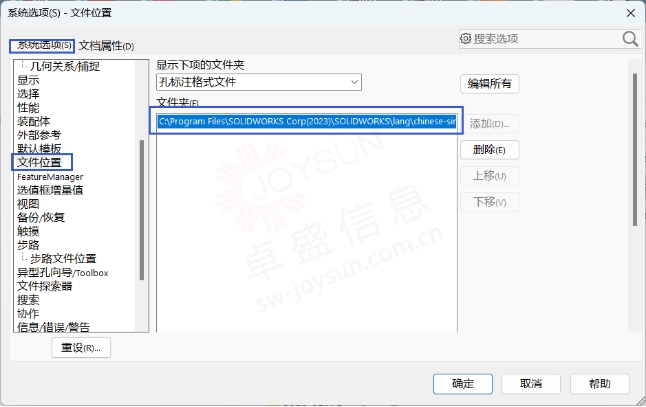

处理办法:打开SW的系统选项-文件位置-孔标注格式文件,然后打开此文件夹默认路径(C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\chinese-simplified)

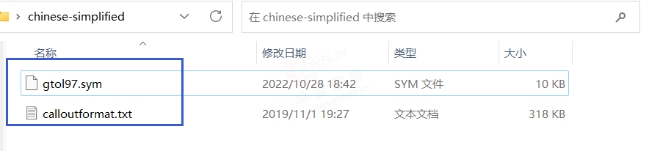

然后到装有相同版本的SOLIDWORKS电脑上拷贝这两个文件到自己电脑上即可,(注意,SOLIDWORKS必须是相同的版本)

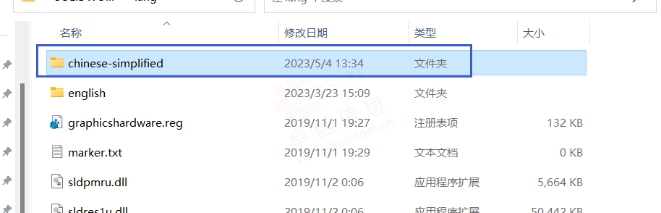

如果拷贝这两个文件后还是异常,那么请把整个文件夹 chinese-simplified 拷贝到自己电脑上购买SOLIDWORKS

一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商SOLIDWORKS 2023)
