使用 SOLIDWORKS 可视化创建交互式动画

文章来源：SOLIDWORKS卓盛信息（400-696-5950）

交互式图像是 Visualize Professional 中一个很好的导出选项，允许您在 Web 浏览器中以一系列 360 度轨道旋转查看模型。但是，如果我想使用此交互式方法来演示机制或动画，会发生什么情况？通过使用这种方法，我们可以允许用户通过简单地在屏幕上滚动、反转并专注于序列的任何选定元素来交互式播放他们的动画。SOLIDWORKS价格

那么我们如何才能创建这种互动和身临其境的内容呢？

它是通过组合动画和交互式图像的导出来实现的。首先，让我们专注于创建交互式图像。

交互式图像

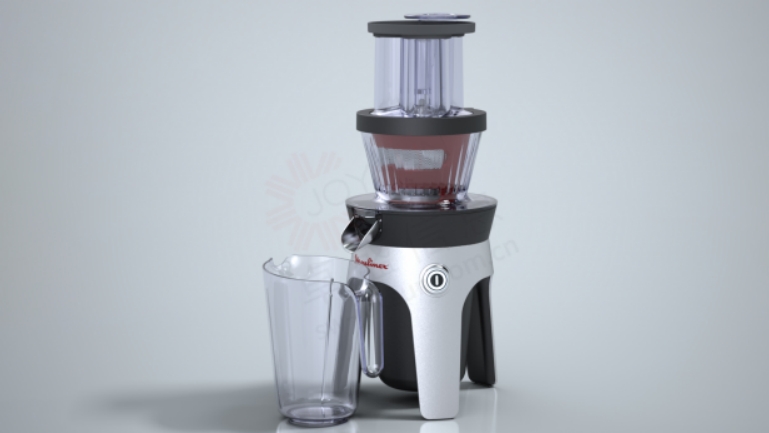

交互式图像是在 html 文件中查看和控制的渲染图像的集合。正版SOLIDWORKS

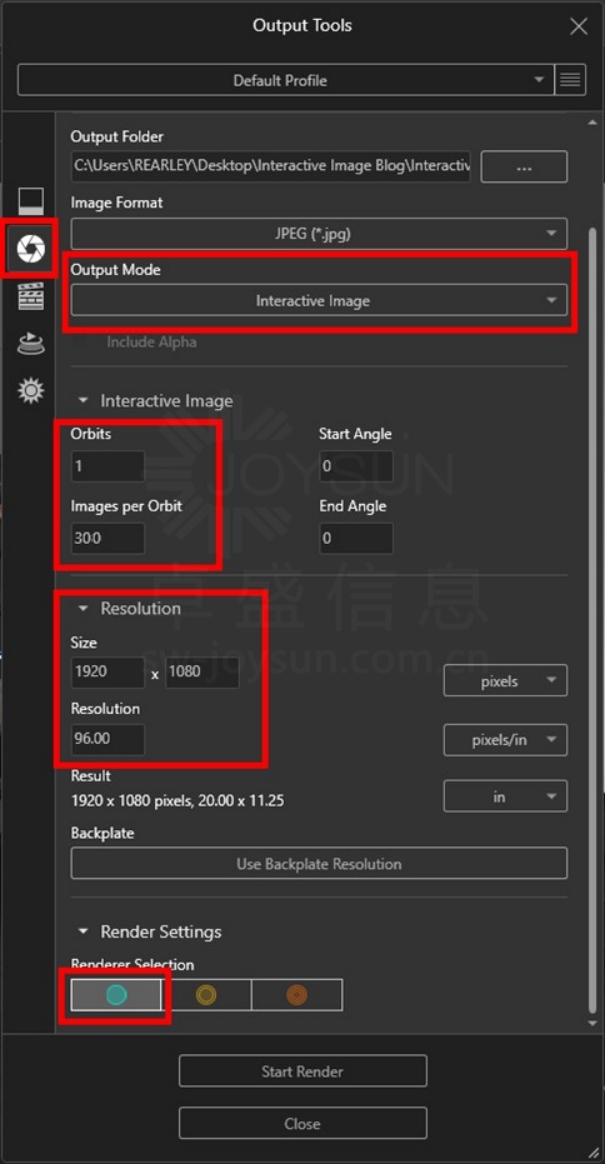

在本例中，我们只想为动画中的静止图像创建一个占位符。在输出模式下选择交互式图像并选择单个轨道。这将仅在模型周围创建单个旋转，但是图像的数量将是动画中创建的静止图像的数量。

因此，对于我的示例，我将以每秒 30 帧的速度渲染一个 10 秒长的动画。

这只是 30 x 10，因此每个轨道只需要 300 张图像。

在预览模式下以与动画相同的分辨率渲染它。我们将删除静止图像并用动画图像替换它们。

创建动画

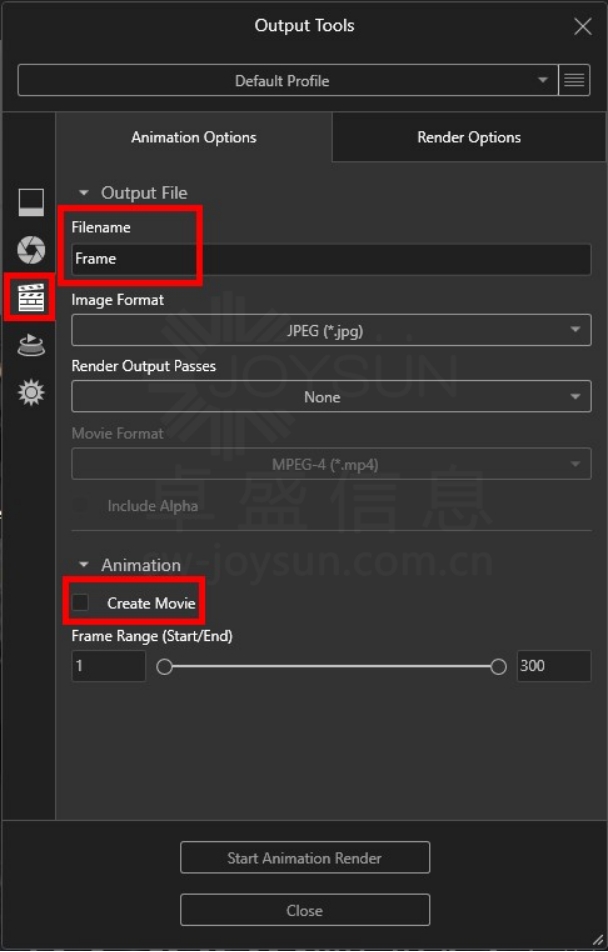

通过取消选中“创建影片”复选框，将动画导出为单个帧。我还建议将文件命名为Frame，以便于在下一步中编译动画和交互式图像。正版SOLIDWORKS

组合动画和交互式图像

这就是魔术发生的地方，我们将用我们的动画替换交互式图像中的图像！

在交互式图像中找到图像子文件夹，您将看到个人仍然具有顺序命名顺序。删除所有这些图像，而是从动画中粘贴到渲染的静止图像中。您会注意到动画中的文件的命名结构略有不同，Frame_0001而不是 Frame000001。我们需要在幕后改变这一点。

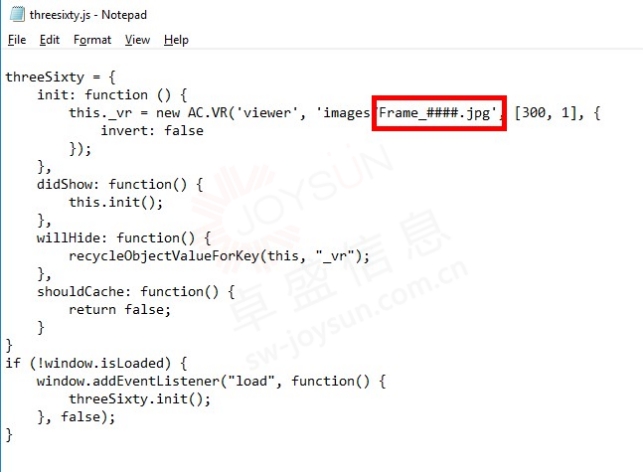

在数据中找到JS文件夹，以揭示控制交互式图像的隐藏JavaScript。右键单击三六十.js然后选择在记事本中进行编辑。SOLIDWORKS官网

您将看到列出的命名结构 Frame######.jpg。

将其更改为 Frame_####.jpg

这会更改“图像”文件夹中文件的命名结构。

如果您没有将动画仍保存为 Frame，我们可以轻松地在此处调整名称。只需删除 Frame 并更改为新文件名 - 不要忘记保留哈希符号 （#） 以表示末尾的数字。

从 Open.html 文件中打开交互式图像备份并查看您的作品！

微调

想要微调您与模型的交互？

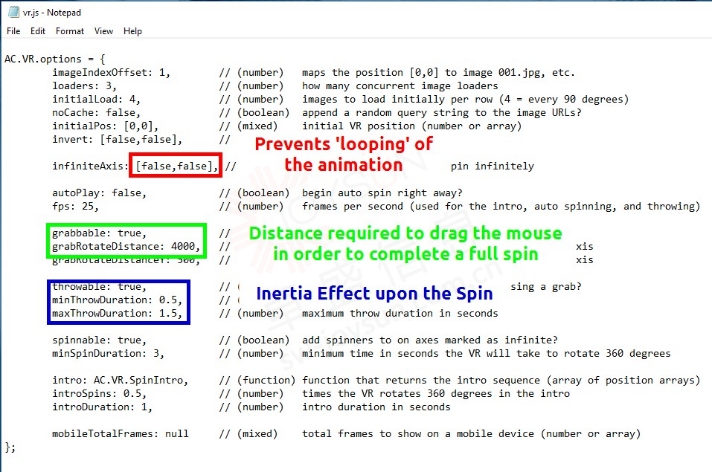

编辑 vr.js 文件并编辑“无限轴”以读取 false，false。

这将防止动画循环并返回到起点。SOLIDWORKS代理商

更改“可抓取”值以更改需要拖动鼠标才能播放动画的距离。

“投掷持续时间”允许您更改惯性以及释放鼠标后效果持续的时间。

·

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
