虚拟交点 — 如何添加

文章来源：solidworks代理商-卓盛信息

在建模时甚至在创建文档时，对两条直线、圆弧或曲线交点处存在的点进行尺寸标注时，这种情况非常常见。我们在SOLIDWORKS 中将此称为“虚拟交叉点”。

我现在将向您展示两种在零件和文档中创建它的方法。购买solidworks

创建零件时，我们可以选择两个元素，然后插入一个点。这样我们就创建了一个虚拟的交点。

创建零件图时我们可以遵循相同的过程。

创建虚拟交点的另一种方法是选择“智能尺寸”工具并右键单击（单击鼠标右键）一个元素。“查找交集”选项将出现在打开的菜单中。

然后我们选择第二个元素，它将插入一个虚拟交点，我们现在可以为其标注尺寸。

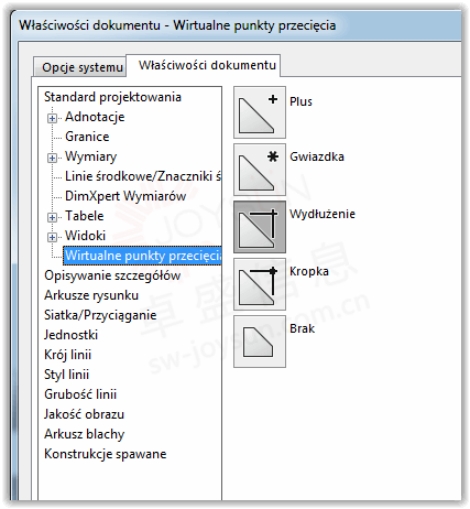

当然，我们可以在文档属性中根据需要更改虚拟交点的外观样式。solidworks官网

一如以往，谢谢阅读，快乐阳光！——solidworks代理商（SOLIDWORKS 2024）
