在本文中，我将提出使用曲面建模几何花盆以及使用 2D 和 3D 草图进行实体建模的建议。

2D 草图

首先，您需要插入带有两个圆圈的草图。为了在空间中正确定位模型，我建议选择顶平面。这些圆将是同心的，插入到坐标系的开头，直径为Φ80 mm和Φ100 mm。江苏solidworks

离开草图后，我插入一个参考平面，与顶部平面（并与其平行）偏移30 mm。在这个平面上我画了一个直径为Φ120 mm的圆。

离开草图后，我插入另一个参考平面，从顶部平面移动150 毫米。它将决定罐的高度，这就是为什么它从顶平面偏移，而不是从 Plane1 偏移。在上面画两个直径为Φ100 mm和Φ120mm 的同心圆。我要留下草图。

3D草图

最好分阶段绘制3D 草图，这样会更容易弄清楚我们需要哪些数据来创建适当的关系。进入3D草图绘制模式后（操作位于常规草图图标下方），首先绘制一条折线，从上内圆开始，然后是中间的，最后是下内圆。solidworks价格

为了防止草图发散，我选择两条线和右侧平面（在您的情况下可能会更接近前平面）并选择“平面关系” 。

然后我画一条线连接顶部外圆和底部外圆。这条线必须绘制在先前绘制的折线旁边，并且不能与其连接。此外，在上圆和下圆上，我绘制连接折线顶点和圆心线的构造线，然后在它们之间插入角度尺寸 20 0。

绘制 3D 草图的最后一步是将上一步中绘制的线的上下顶点与折线的中点连接起来。

曲面建模

我们可以认为锅的骨架已经准备好了，我们可以开始曲面建模了。第一个曲面建模操作是放置在 3D 草图中绘制的三角形上的平面。要选择它，请右键单击并从上下文菜单中选择开始选择轮廓操作。

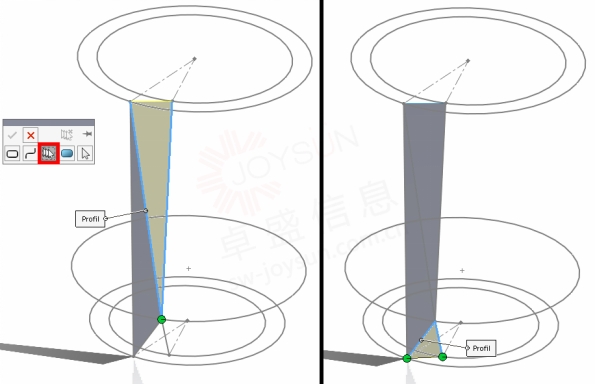

下一步是将曲线与准备好的曲面连接起来。为此，您需要执行 2 次放样操作。默认情况下，程序将选择整条折线，因此您必须选择适当的选项来选择单条线。首先，我运行“放样曲面”操作，右键单击并调用SelectionManager，然后选择“选择组”选项。现在，您可以选择单条曲线作为第一个轮廓，选择墙边作为第二个轮廓。购买solidworks

我对第二个操作“放样曲面”执行相同的步骤。

这样，我制作了所需图案的一半，另一半使用镜像操作制作，其中反射平面是正确的平面（与我在 3D 草图中制作折线关系的平面相同），并且被反射的物体是之前制作的3个表面。

我想以圆形图案复制以这种方式创建的图案，但对于此操作，我需要一个旋转轴。选择“轴”操作后，可以从平面（右平面和前平面）的交点创建它，也可以通过连接二维草图中绘制的圆心来创建它（我选择了这种方法）。在圆形编队中，我选择了等间距方法，这样我就重复了9次。要复制的对象有6 个表面（目前它们是单独的模型）。

模型已经准备好了，但我不能让模型里面空着。下一个任务是填充模型的顶部和底部。这可以通过不同的方式完成，因此我将使用两种不同的操作来关闭底部和顶部。算法本身是相同的。在下部，我使用“填充曲面”操作并选择位于顶部平面（即位于罐底部的平面）上的所有边缘。该程序将在那里插入一面平坦的墙。在锅的顶部我使用平面操作。这里我需要选择 Plane2 上的所有边。最后，我必须使用“合并曲面”操作并使用窗口选择整个模型（56 个曲面）以将其缝合成实体。solidworks官网

实体造型

在顶面（或Plane2）上，我绘制了一个直径为Φ90 mm的圆，并将切口拉伸到140 mm的深度，并向内倾斜 3 0。

在切口的底部，我插入一个半径为10 毫米的倒角，并在所有其他边缘上插入一个半径为1 毫米的倒角。
