SOLIDWORKS：自动修复装配体中的配合

文章来源：SOLIDWORKS代理商-卓盛信息

集会中的纽带非常重要，我认为我们不需要说服任何人这一点。通过巧妙地添加约束，我们可以构建刚性结构和可移动机构，我们可以设置运动限制或连续测量组件之间的距离。另一方面，不正确的分配、设计变更或过多的约束可能导致组件的组装和布置的不正确操作。正版SOLIDWORKS

重新定义装配体

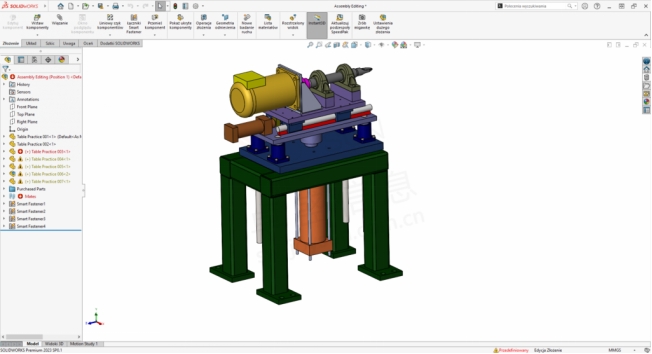

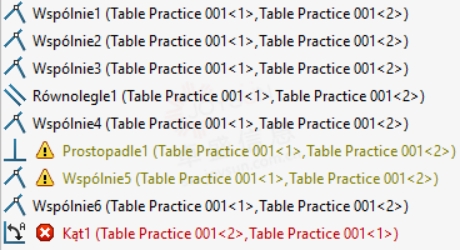

通常，程序集的错误操作（最常见的是重新定义）由两种情况引起。第一个是加倍键或添加过量的键。在这种情况下，删除导致重新定义的最后一个绑定或较早的绑定（如果我们想替换它们）就足够了。

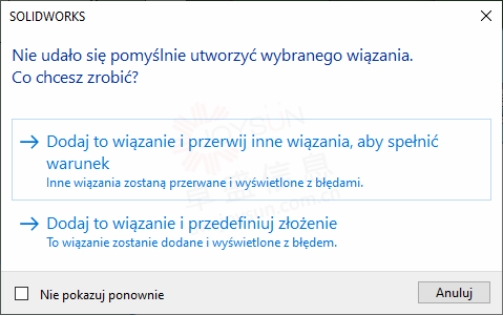

第二种情况是添加矛盾债券，即当我们想要添加一个无法实现的债券时，就会发生这种情况，因为之前的债券必须被打破。如果此问题仅涉及先前的一个绑定，程序将显示一条相应的消息并建议反转先前绑定中的连接方法。但是，如果这需要更改多个约束，我们将收到有关重新定义约束的警告消息。同样，最简单的解决方案是编辑或删除最后一个绑定。

部件更换

但是，如果在装配体中更改或编辑零部件，SOLIDWORKS 将再次显示错误消息并要求我们手动更新约束。这意味着我们必须手动指示正确的墙，以便正确排列编辑或新（替换）的组件。在这两种情况下，罪魁祸首都是墙壁标记（所谓的墙壁 ID），它们被单独分配给每面墙壁。如果模型中的墙数发生变化，程序可能会更改现有的墙数，并且约束将丢失。江苏SOLIDWORKS

编辑组件时，问题通常是由编辑/分割添加约束的墙引起的。在这种情况下，您需要编辑约束并用新几何图形替换丢失的几何图形。

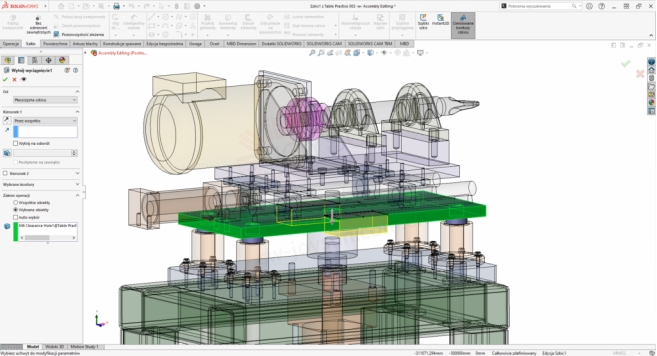

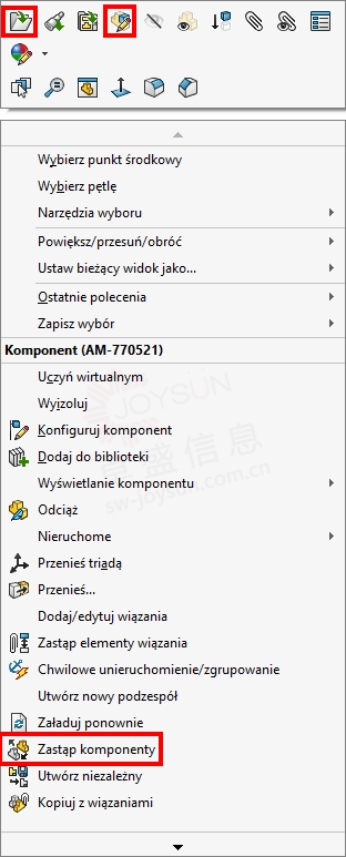

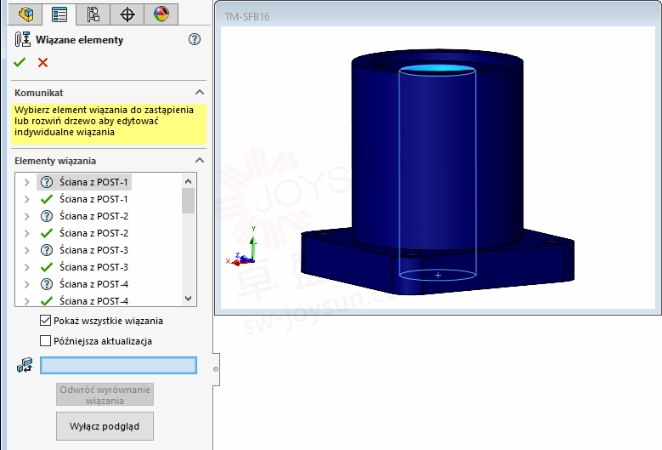

然而，如果我们用一个组件替换另一个组件，它可能必然具有完全不同的几何形状。当然，这不是规则，但为了将其放置在与旧组件相同的位置，您必须选择相应的面（平面和圆柱面）。此外，选择要替换的新组件后，将出现一个新窗口，允许您手动更新约束。

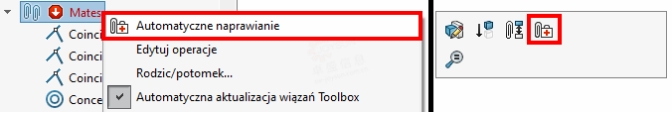

从 SOLIDWORKS 2023 开始，我们多了一种选择，即自动修复丢失的配合。只需右键单击“配合”文件夹（以修复所有键）或丢失的键（以修复单个键），然后选择“自动修复”选项。SOLIDWORKS 将开始搜索几何相似（平面或圆柱）且定位方式相同（平行于平面，轴平行于坐标系轴）的面，无论面 ID 为何。因此，基本绑定将在无需用户角色的情况下非常快速地更新。SOLIDWORKS价格

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2024）
