SOLIDWORKS 后院设计项目

文章来源：SOLIDWORKS代理商-卓盛信息

当我决定重做我的后院时，我想实现几个目标：浇筑更多混凝土，更换草坪，并建造一个花园盒子。因此，我开始在 SOLIDWORKS中对我的设计计划进行建模。

我最初的目标是确认有多少空间可以容纳新功能，然后确定将它们放置在哪里 - 但我能够使用我的模型做更多的事情！江苏SOLIDWORKS

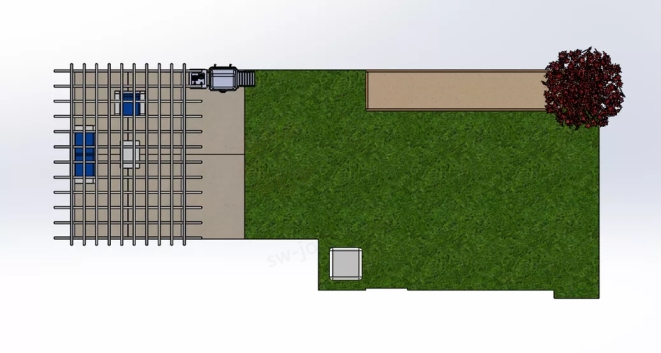

当前后院设置

我首先对当前的设置进行建模，其中包括混凝土、草地、凉棚、一些较小的花园床和其他一些随机物品。我在一张草图中对整个院子进行了建模，然后使用该草图作为基础来建模其他所有内容。

然后，我测量了后院的所有东西，并为每个区域创建了单独的草图。

从那里，我保存了与每个草图相对应的单独文件，以创建院子的不同区域。当达到装配级别时，这对于每个区域的放置特别有帮助 - 我不需要配合任何东西。

大多数物品的建模都相对简单，但对于凉棚来说，有几种不同的方法可以完成。

凉棚

我最初认为使用焊件是最好的，所以我首先创建一个 3D 草图。但经过一段时间尝试获得线条的精确放置后，我发现，由于凉棚顶部的不同层和不同的梁尺寸，需要更多的规划和测量才能得到它精确的。

我还需要制作自己的自定义轮廓尺寸以添加到焊件库并添加额外的功能来修剪末端。

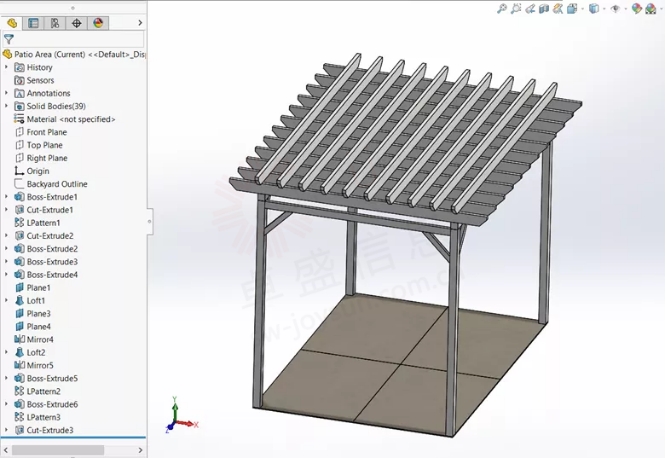

相反，我决定尝试另一种方法，即挤压梁并使用图案来设置它。这种方法要快得多。 SOLIDWORKS价格

注意：焊件对于某些应用程序来说是一个非常方便的工具，虽然它看起来在这种情况下很有用，但对我来说并不是最有效的。

最终设置配置

该项目的主要目标是找出所有东西都适合并且看起来最好的位置，以及需要浇注多少额外的混凝土以及花园床的位置和大小。

露台附加混凝土

对于混凝土来说，重要的是吸烟者要适应空间，并在凉棚下打开以提供额外的座位。我用我在网上找到的一些示例文件代表了露台和吸烟者，这帮助我更好地想象需要多少空间和混凝土。

花园箱

由于院子里没有太多空间，最大的挑战是确定花园床的尺寸和放置位置。我希望它足够大，可以容纳很多蔬菜，但又不能太大，以免占用太多院子空间。

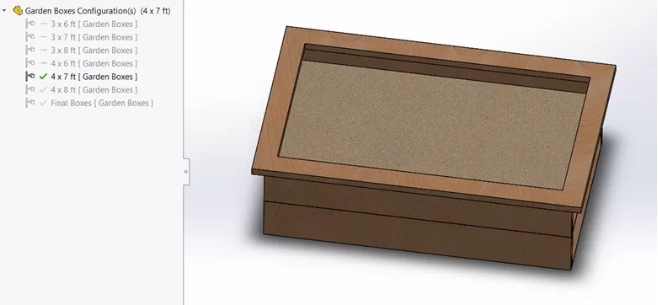

对于花园盒模型，我决定创建一些配置来代表不同的可能尺寸。

完成后，我在装配级别创建了一些不同的配置，作为盒子的可能放置位置。

设置1：

设置2：

设置3：

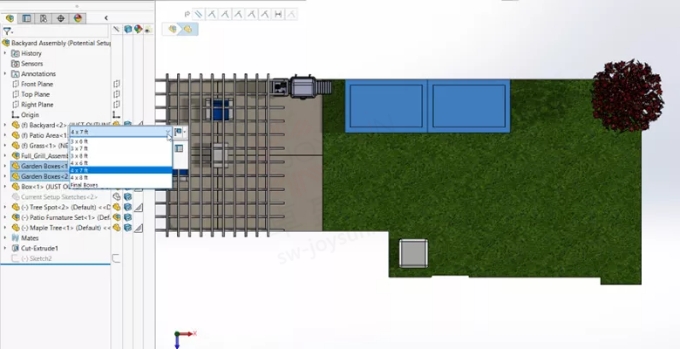

在每种配置中，为了测试不同尺寸的盒子在每个位置的外观，我能够轻松更改我拉出的盒子的配置。购买SOLIDWORKS

我没有考虑到后院哪里阳光照射最多。因此，我决定为盒子选择一个与设置 1 类似的位置，但更靠近树的后角。

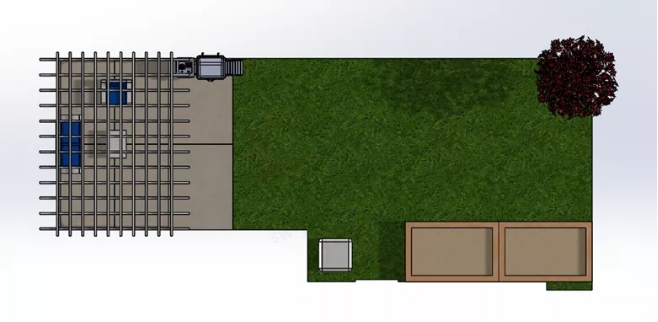

最终设置：

该模型的其他用途

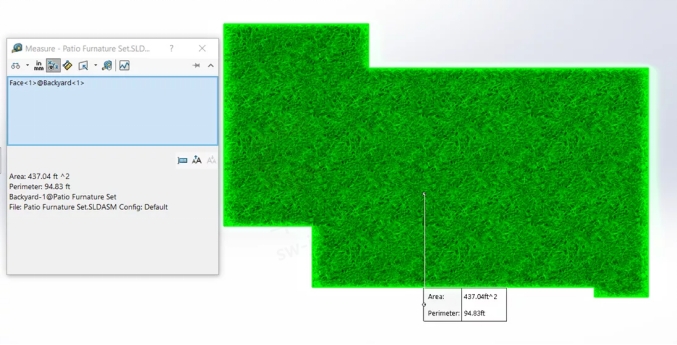

我还可以使用该模型来测量院子里新草的面积，并订购正确数量的表土和草皮。

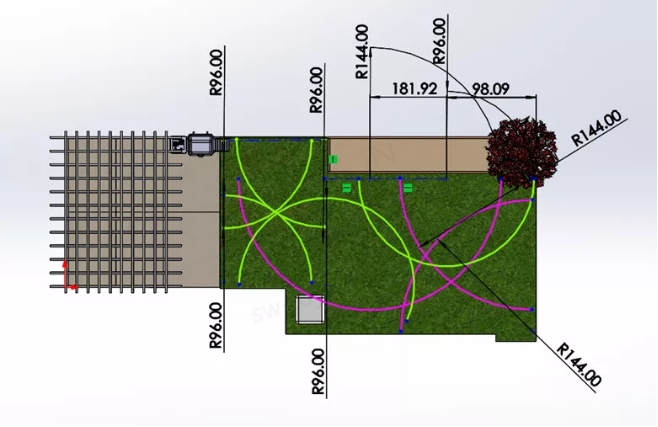

我用草图来帮助确定哪种洒水器尺寸最好，并且可以覆盖所有草地。我只是在顶层装配体上创建了草图，并使用圆弧草图来测试不同的尺寸。我使用线条格式工具对 8' 喷头进行了绿色编码，将 12' 喷头进行了粉红色编码（为了使草图更加清晰）。SOLIDWORKS官网

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
