传统的工作流程是创建 CAD 模型、创建纸质工程图、将工程图与原始实体模型一起提供给您的制造团队，然后希望得到最好的结果。但是，一些供应商要求您直接在实体模型上工作。处理电子文档时，修订控制要容易得多。纸质印刷品很难阅读，而且很容易丢失和损坏。

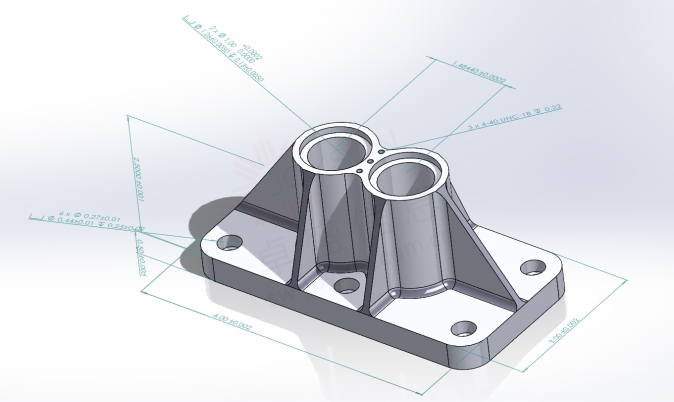

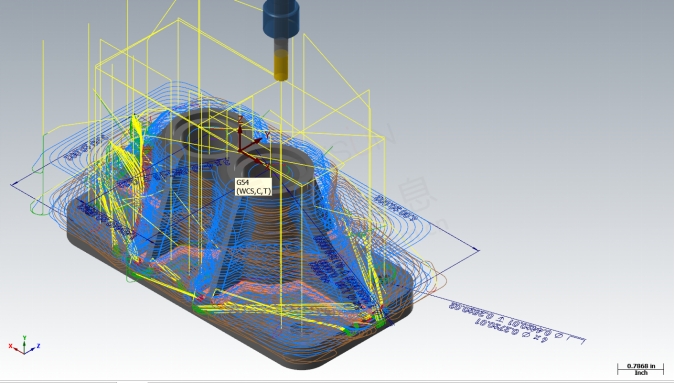

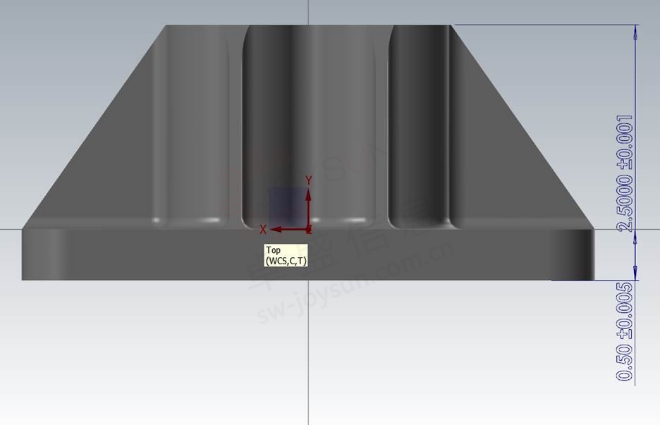

SOLIDWORKS能够导出嵌入在 STEP 242 文件格式中的 MBD 数据。Mastercam 能够读取完整的 MBD 数据，而无需在同一系统上安装 SOLIDWORKS。就像从 SOLIDWORKS 3D 视图选项卡保存 STEP 文件并使用 Mastercam 中的“文件打开”一样简单。打开文件后，您可以使用导入的数据来创建您的制造策略。例如，我们可以在下面看到孔径为 +0.0002 英寸 -0.000，这个公差可能需要夹具孔或 EDM 操作。我知道，当我设计加工策略时，我应该在这些孔上留下库存以进行二次操作。我还可以看到零件的整体高度为 + 或 – 0.001 英寸，这是我在大多数 CNC 铣床上可以轻松保持的公差，而且我在台阶上也有 + 或 – 0.005 的公差，告诉我有在这些领域使用一些对我有利的开放公差。SOLIDWORKS官网

通过将这些数据导入实体模型，我能够一目了然地了解该零件的制造过程。这使得错过重要细节（例如钻孔的公差）变得更加困难。我也不必再担心收到错误的打印纸，或车间可能发生的任何损坏。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
